3D-Designer
3D-Designer er Placepoints modelleringsmodul. Du lager 3D-samlinger med foreslåtte bygg, justerer terreng, importerer IFC-filer og deler scenariet med kolleger.

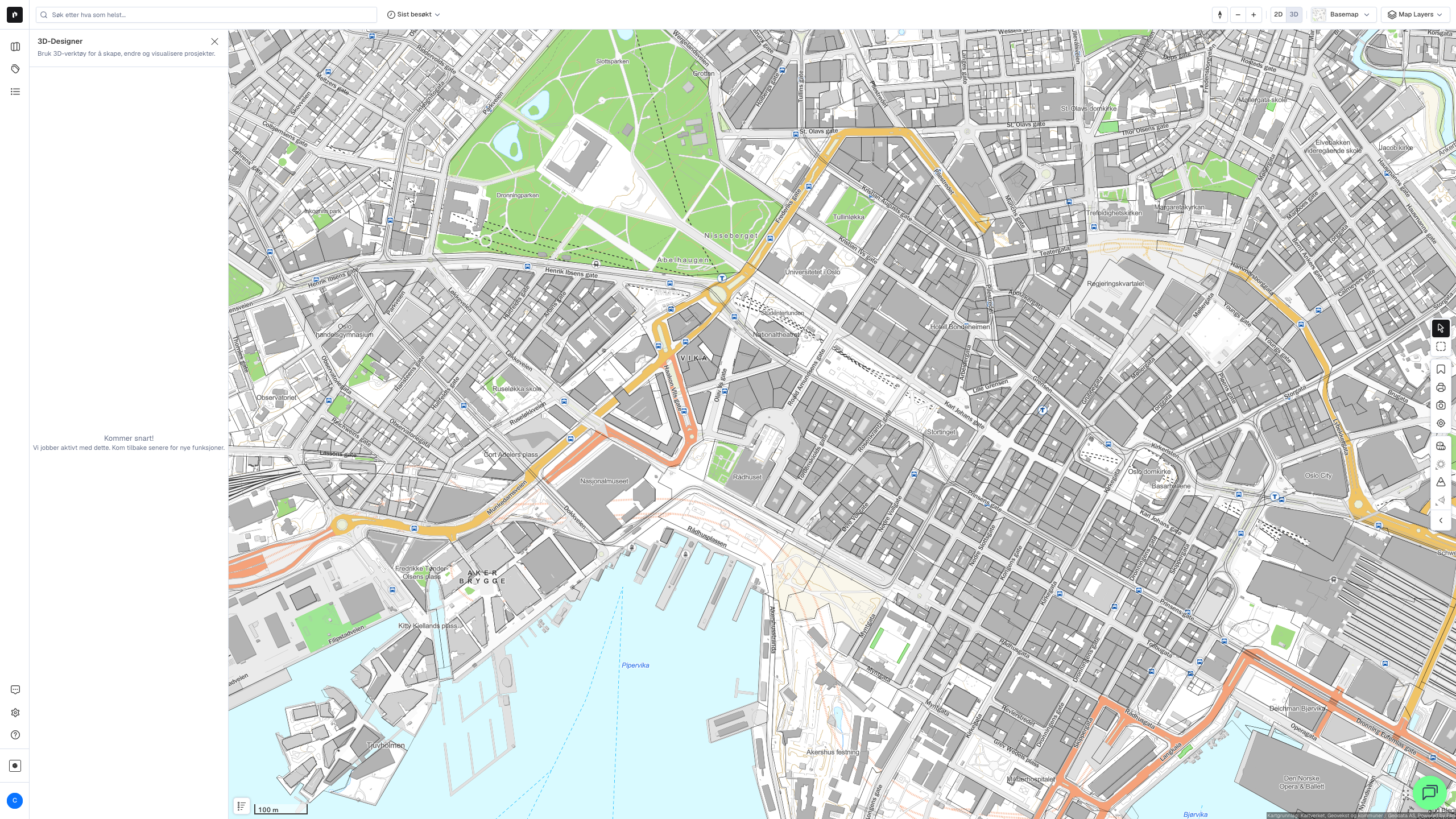

Åpne panelet
Klikk 3D-Designer i venstremenyen. Panelet viser dine samlinger og samlinger delt med deg. Klikk Opprett ny for å starte en tom samling.
Hva en 3D-samling er
En samling er en scene knyttet til en eiendom eller et prosjekt. Den kan inneholde:
| Element | Beskrivelse |
|---|---|
| 3D-volumer | Foreslåtte bygg du tegner som klosser med fotavtrykk og høyde |
| Skjulte bygninger | Eksisterende bygg du markerer som revet i scenariet |
| Støttelinjer | Byggegrenser, hensynssoner og hjelpegeometri |
| Terraform-polygoner | Terrengbearbeiding med volum i m³ for cut/fill |
| IFC-modeller | Arkitektfiler lastet opp via Biblioteket |
Lagring skjer automatisk. Du kan ha mange samlinger per prosjekt.
Geometriske analyseverktøy i 3D
Når du er i 3D-modus vises analyseverktøyene i høyre rail. Se Analyze - geometriske verktøy for oversikt. Verktøyene er:
| Verktøy | Typisk bruk |
|---|---|
| Målinger | Mål avstander og arealer (2D og 3D) |
| Dagslys | Visualiser dagslys på fasader gitt tid og dato |
| Skygge | Vis skyggekast fra omkringliggende bygg |
| Høydeprofil | Tegn en linje for terreng- eller bygnings-snitt |
| Siktlinje | Sjekk om to punkter har fri sikt til hverandre |
| Siktfelt | Synsfelt ("viewshed") fra et punkt |
Se Analyze for detaljer og Eksempel: Dagslys og skygge i 3D for steg-for-steg.

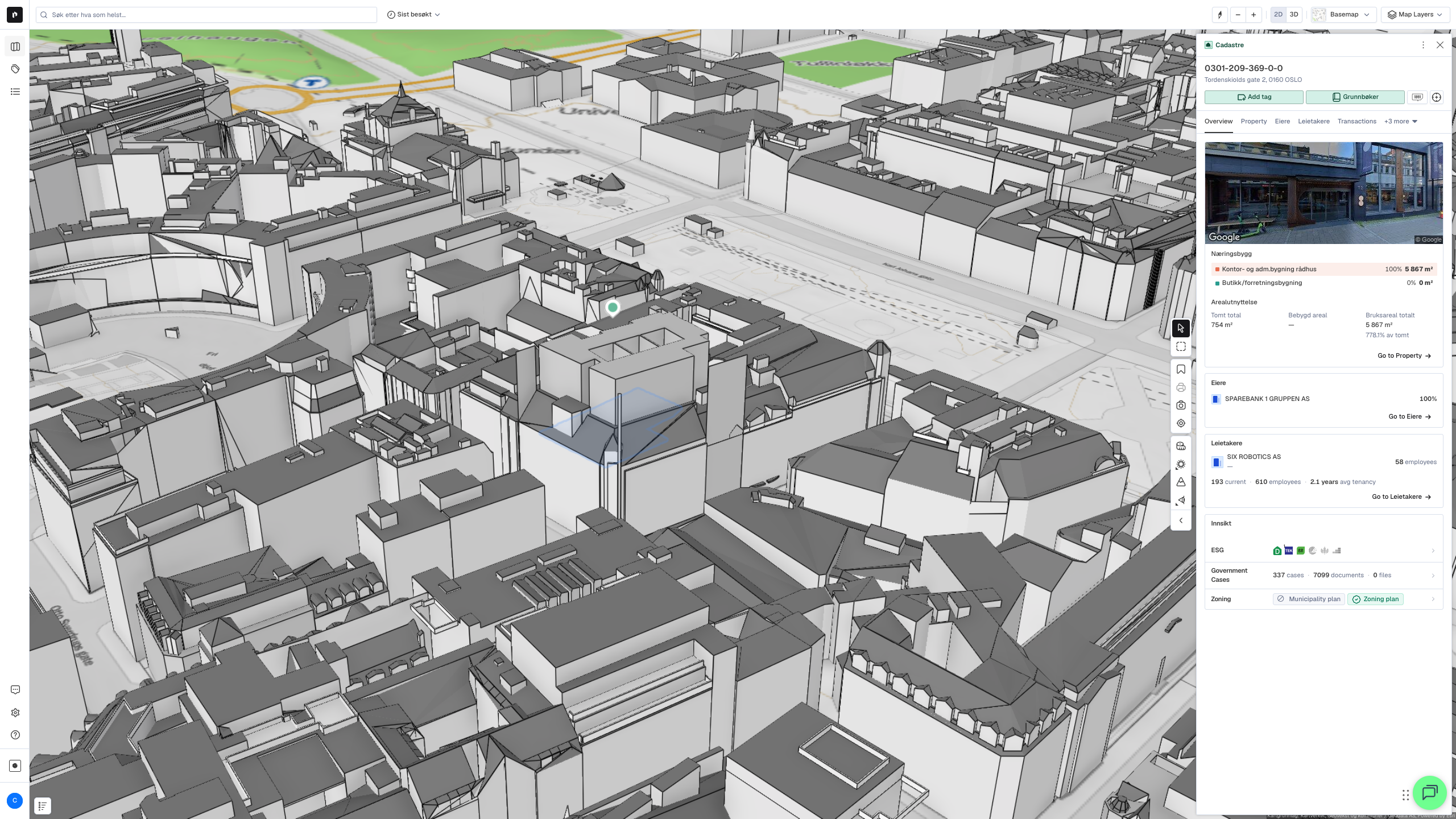

Slik tegner du et 3D-volum
- Bytt til 3D ved å klikke kube-ikonet i toppmenyen.
- Åpne 3D-Designer-panelet og klikk Opprett ny eller velg en eksisterende samling.
- Velg verktøyet for 3D-volum i panelet.
- Tegn fotavtrykket på bakkeplan ved å klikke punktene i kartet.
- Angi høyde på volumet i meter.
- Bruk Skjul bygninger for å markere eksisterende bygg som revet i scenariet.
IFC-import
Last opp arkitektfiler (IFC-format) via Biblioteket i 3D-Designer og plasser modellen på riktig koordinat i kartet.
IFC-import er dokumentert for v1. Tilsvarende flyt i Placepoint 3 er ikke fullt verifisert.
Typiske bruksscenarier
- Tegne et 3D-volum for et foreslått nybygg og sjekke om BRA og BYA holder seg innenfor reguleringsplanens bestemmelser. Aktiver Reguleringer-kartlaget som overlay.
- Kjøre Dagslys- og Skyggeanalyse for å vurdere effekten av et nybygg på naboers utendørsoppholdsareal og nabobebyggelse.
- Importere en IFC-fil fra arkitekt og plassere den i kommunal kontekst for stakeholder-presentasjon.
- Estimere grunnarbeider (cut/fill i m³) med Terraform-polygoner i tidlig fase.
- Bruke Siktlinje og Siktfelt for å dokumentere at et foreslått bygg ikke blokkerer sikt til verneverdige elementer.
Tips
- Lukk eiendomspanelet (X øverst) før du aktiverer analyseverktøy i høyre rail. Panelet dekker over dem.
- Kombiner 3D-volumet med Reguleringer-kartlaget for å se om volum eller høyde bryter med bestemmelser i kommuneplan eller reguleringsplan.
- Terraform-polygoner viser beregnet cut/fill-volum i m³ som er nyttig for grove kostnadsanslag.
Forskjeller fra v1
- v1 har fire faner i skissemodus: 3D-volum, Skjul bygninger, Støttelinjer og Terra. Placepoint 3 beholder samme konsept; den eksakte fane-strukturen er ikke fullt kartlagt.
- v1 har Siktlinje og Siktfelt under 3D-designer direkte. Placepoint 3 plasserer dem under Analyze i høyre rail.
- Hvordan eksisterende 3D-samlinger fra v1 importeres til Placepoint 3 er ikke verifisert.
Se også
- 3D-designer i v1 - fullstendig dokumentasjon av skissemodus, IFC-import og alle underverktøy.
- Analyze - geometriske analyseverktøy i 3D.
- Eksempel: Dagslys og skygge i 3D - steg-for-steg arbeidsflyt.
