Dagslys og skygge i 3D
Du vurderer en utviklingstomt eller eksisterende bygg og trenger å sjekke dagslys på fasader, skyggekast fra nabobygg, eller om en planlagt høyde vil sjenere omgivelsene.
Dagslys, Skygge, Høydeprofil, Siktlinje og Siktfelt krever 3D-modus. Målinger virker i både 2D og 3D.
Steg 1: Bytt til 3D
Klikk 3D-knappen øverst til høyre for å bytte til 3D. Bygg og terreng lastes som tredimensjonale modeller. Bruk musen (eller trackpad) til å rotere, tilte og zoome kameraet.
Steg 2: Naviger til eiendommen
Bruk søkefeltet for å navigere til eiendommen. Kartet zoomer inn og uthever polygonet.

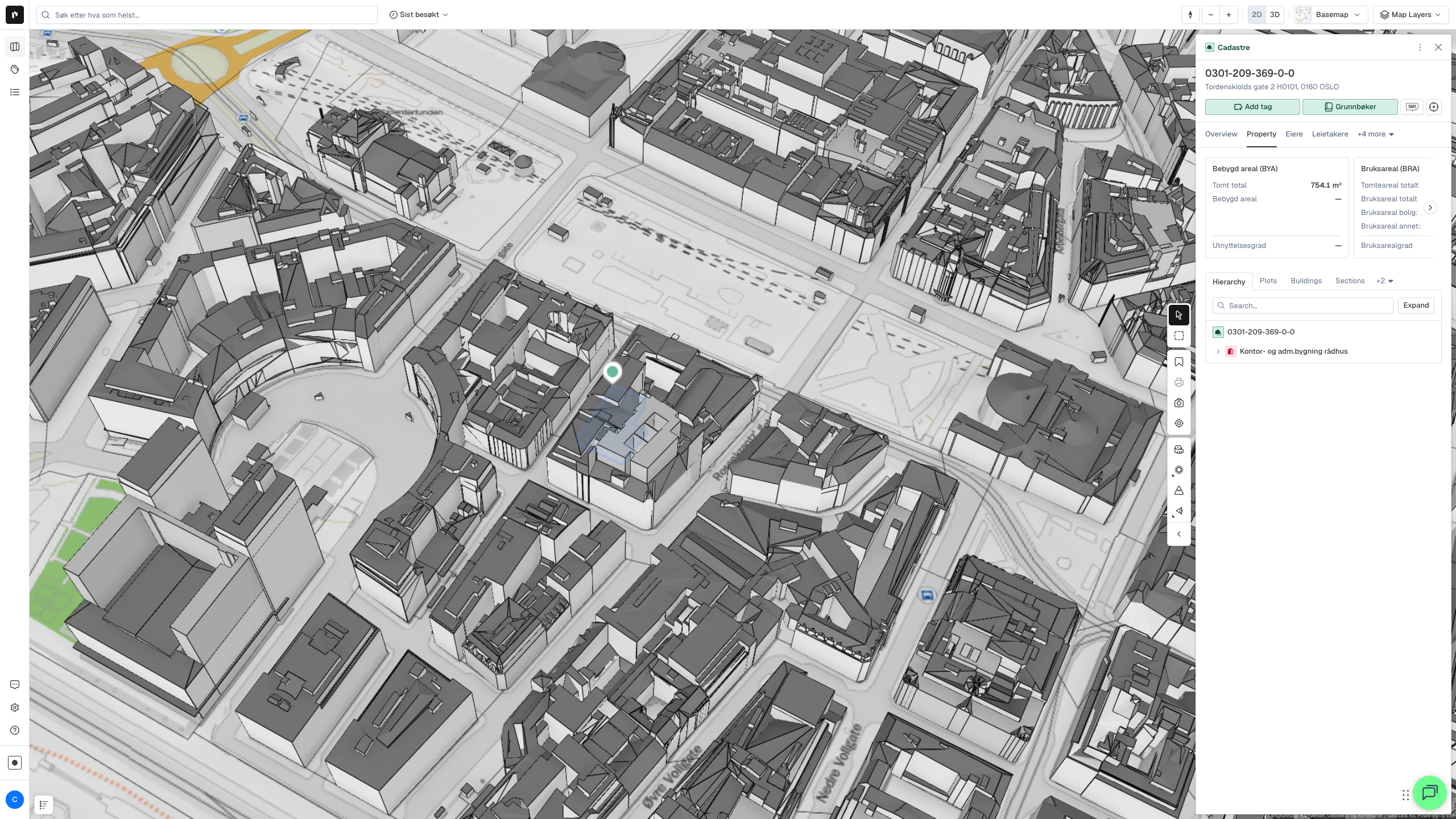

Steg 3: Velg bygget
Klikk på bygget du vil analysere i 3D-visningen. Bygget får en svart kontur som markerer at det er valgt.
Hvis eiendomspanelet åpner seg på høyre side, forblir analyseverktøyene i høyre rail synlige. Lukk panelet for å få mer plass.
Steg 4: Velg verktøy i høyre rail
Klikk ett av analyseverktøyene i høyre rail:
| Verktøy | Hva det gjør |
|---|---|
| Målinger | Mål avstander og arealer (2D og 3D) |
| Dagslys | Visualiser dagslys på fasader gitt tid og dato |
| Skygge | Vis skyggekast fra omkringliggende bygg |
| Høydeprofil | Tegn en linje for terreng- eller bygnings-snitt |
| Siktlinje | Sjekk om to punkter har fri sikt til hverandre |
| Siktfelt | Synsfelt ("viewshed") fra et punkt |
Steg 5: Konfigurer analysen
Hvert verktøy åpner sitt eget panel med parametrene:

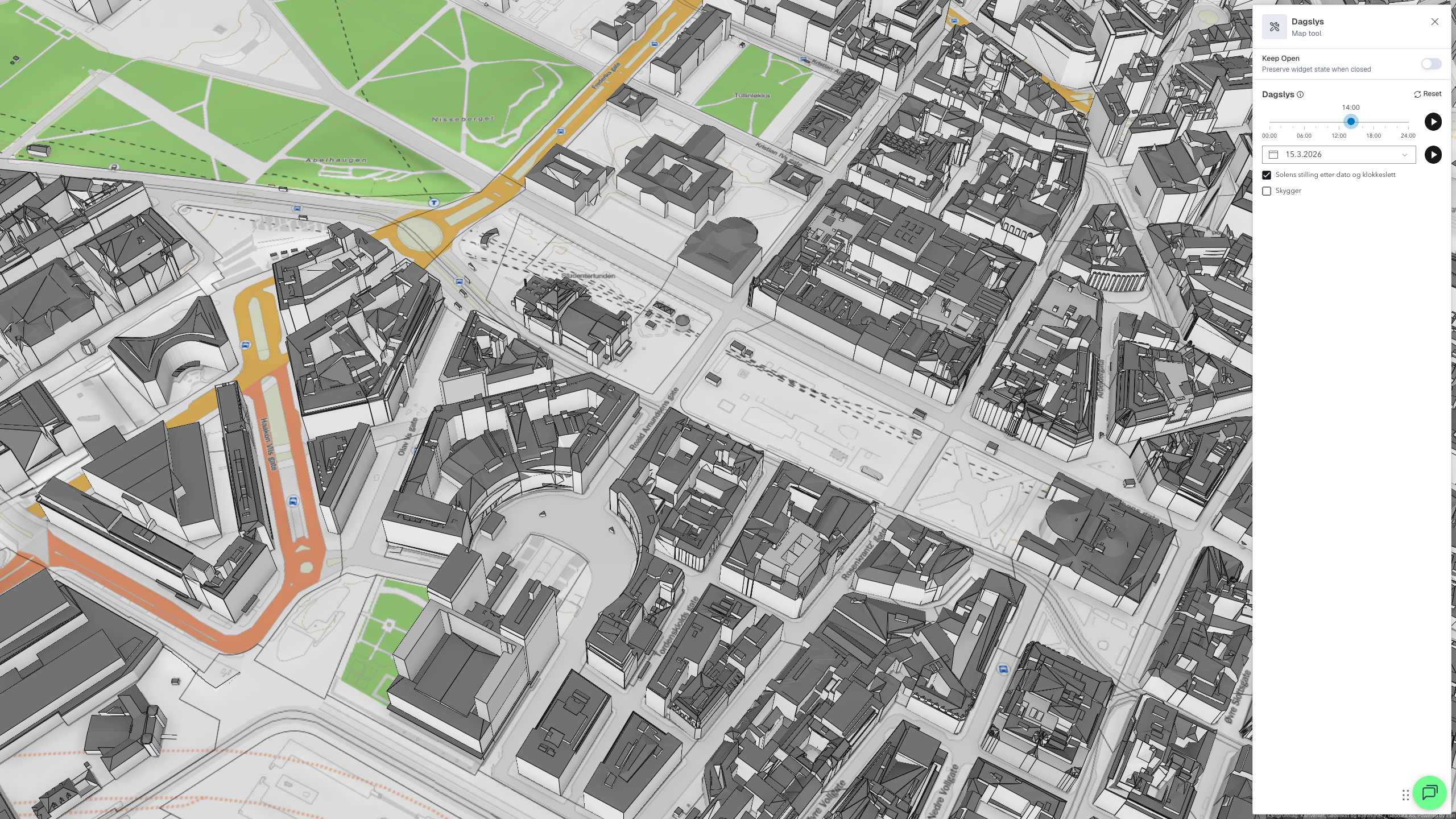

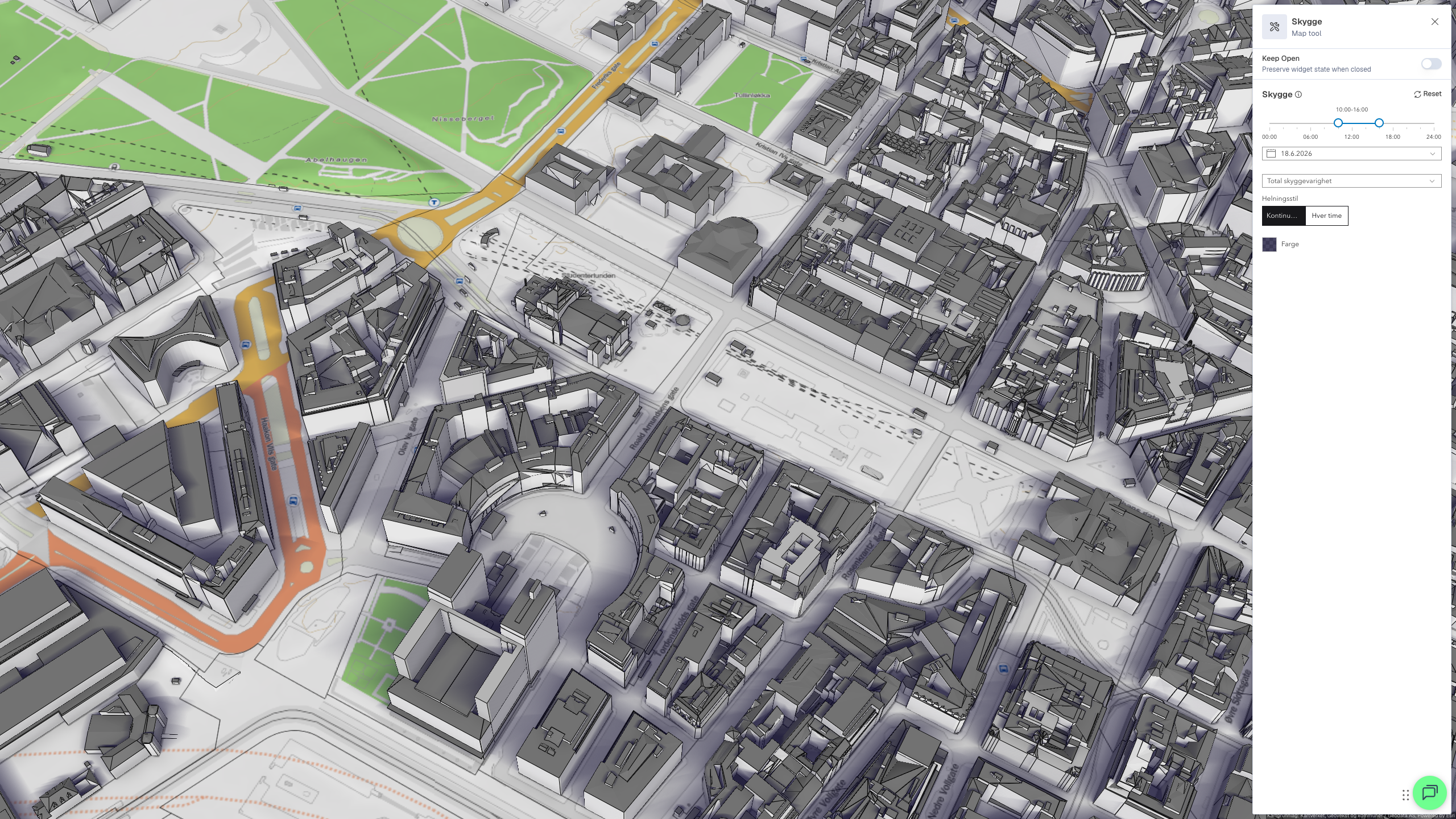

Dagslys og Skygge:
Angi måned, dag og klokkeslett. Animer over et døgn for å se solens vandring på fasaden.

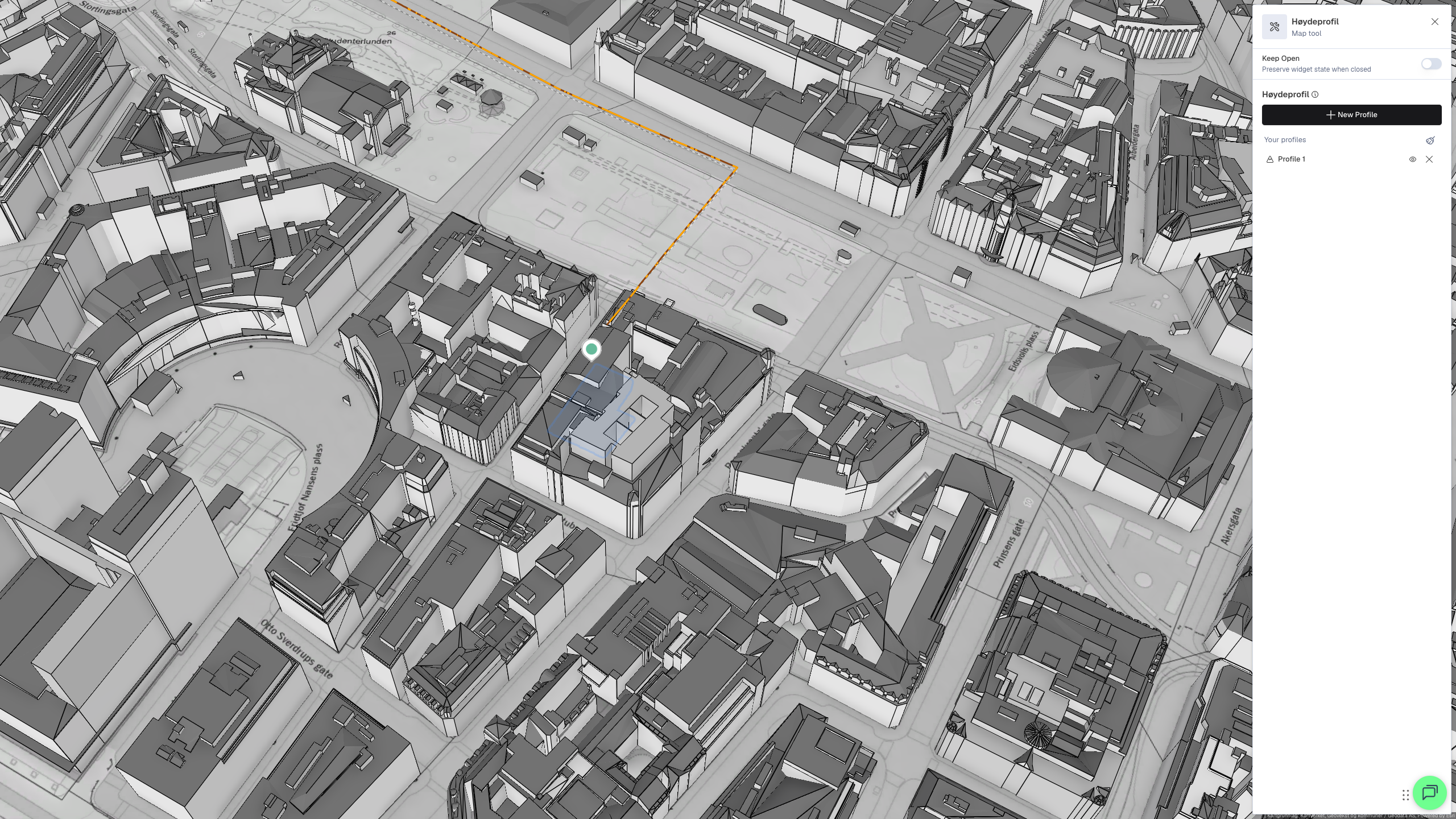

Høydeprofil:
Tegn en linje mellom to punkter. Profilen vises som et diagram nederst med høyder langs linjen og nøkkeltall som lengde, høydeforskjell og bratteste stigning. Diagrammet leses fra venstre til høyre: venstre kant er startpunktet der du begynte å tegne, høyre kant er endepunktet. X-aksen er avstand langs linjen, Y-aksen er høyde. I 3D viser diagrammet både terreng og bygningshøyder; i 2D vises bare terreng. Profilen lagres under Your profiles i panelet, der du kan zoome til den, skjule den eller fjerne den.

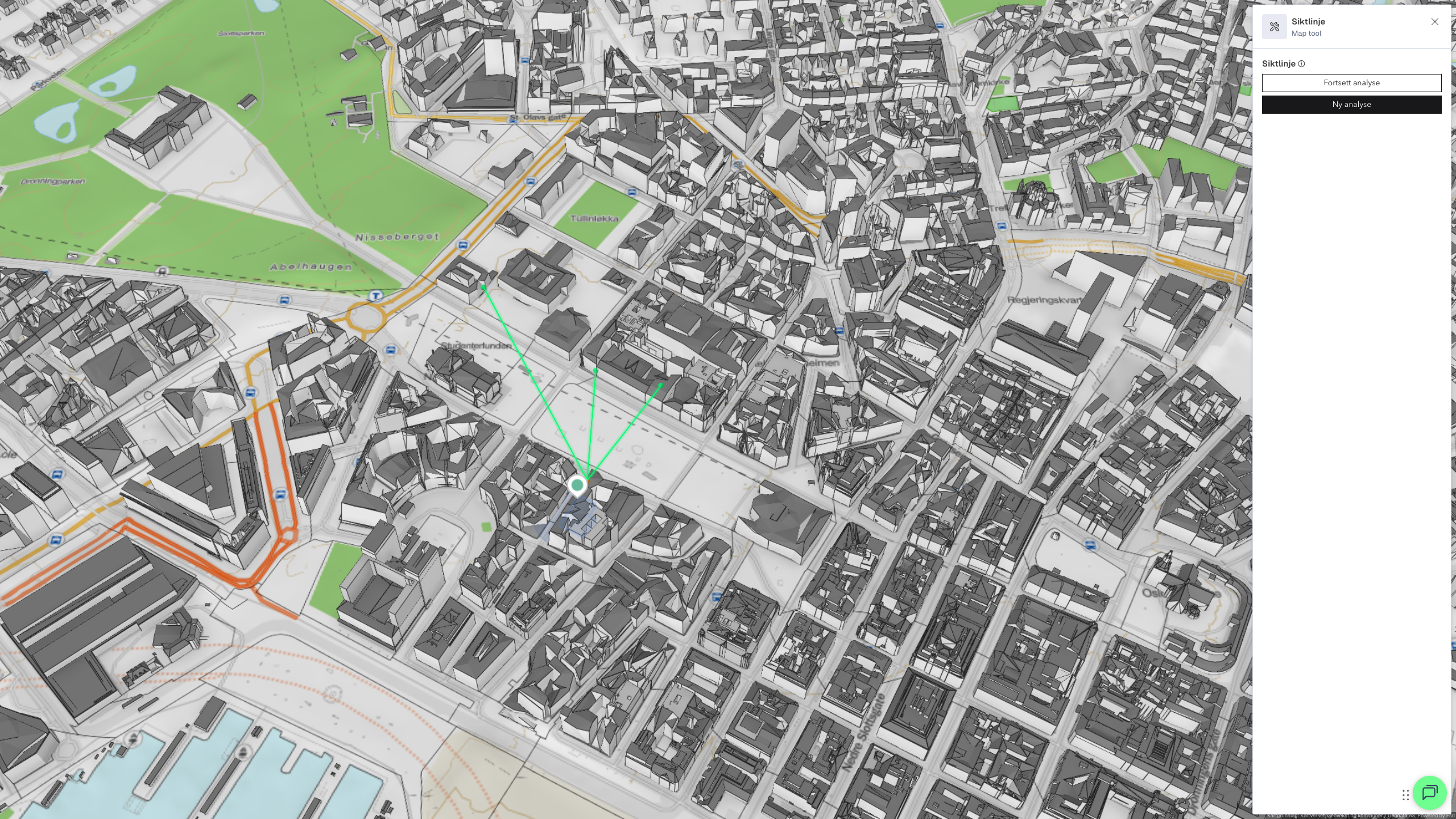

Siktlinje:
Plasser observatørpunkt og målpunkt. Linjen farges grønn der sikten er fri og rød der den er blokkert av bygg eller terreng, slik at du ser nøyaktig hvor sikten brytes.

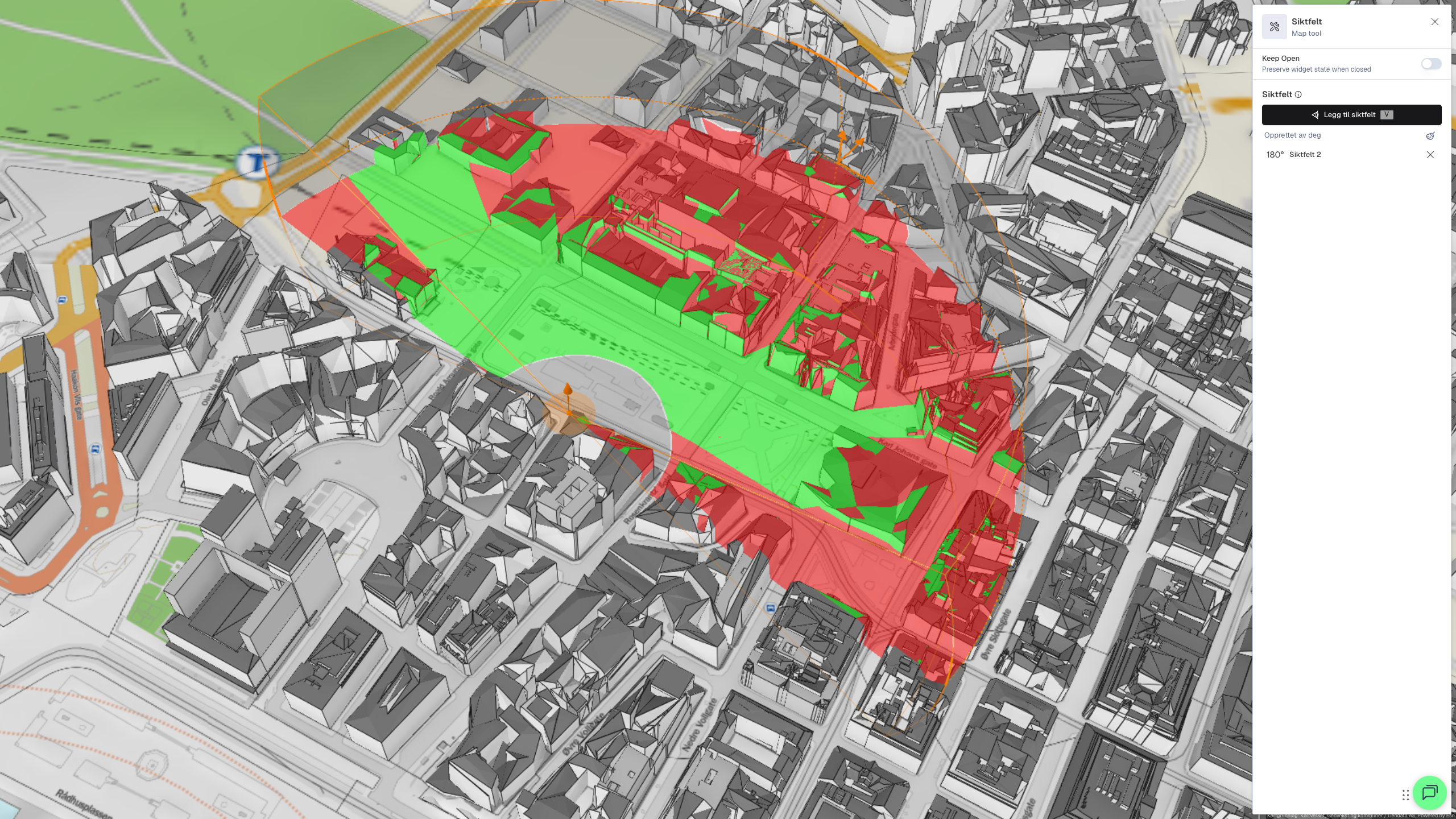

Siktfelt:
Velg et observasjonspunkt og en maksimumsavstand. Det som er synlig fra observasjonspunktet farges grønt på terreng og bygg; det som er skjult farges rødt. Høyden på observasjonspunktet avgjør resultatet: et punkt høyt på en fasade ser lenger enn et i bakkenivå. Du styrer også retning og synsvinkel.
Målinger:
Klikk minst to punkter for avstand, eller tre punkter for å beregne areal.
Steg 6: Eksporter eller del
Bruk Skjermbilde (kamera-ikonet i toppmenyen) for å lagre eller dele en analyse.
Tips
- Dagslys og Skygge beregnes geometrisk ut fra solens posisjon (jordrotasjon og -akse). Lokal vegetasjon, vindusåpninger og refleksjoner er ikke modellert. For formell dagslysberegning opp mot TEK17 § 13-7, bruk dedikerte verktøy som DIVA eller Velux Daylight Visualizer.
- Høydeprofil er nyttig for å dokumentere at et nybygg holder seg innenfor høydegrenser i reguleringsplan. Kombiner med Reguleringer-kartlaget for å se bestemmelsene.
