Kartlag: Geologi

Geologi-kategorien samler berggrunns- og løsmassekart, marin grense, mineralforekomster og grunnvannsdata fra NGU (Norges geologiske undersøkelse). Lagene gir geologisk bakteppe for geotekniske vurderinger, risikoanalyse (kvikkleire, radon, marin leire) og ressurskartlegging. Mange av lagene i Risiko bruker Geologi som underlag.

Lag i denne kategorien (22)

Lag	Beskrivelse	Kilde
Berggrunn N250	Kartdataene i Berggrunn N250 er hovedsakelig basert på den lands-dekkende, trykte berggrunnsgeologiske kartserien i målestokk 1:250.000.	Norges geologiske undersøkelse
Berggrunn N50	Kartene bygger på en samtolkning av feltobservasjoner, geofysiske data, digitale høydemodeller og flybilder, samt analyser av innsamlede prøver.	Norges geologiske undersøkelse
Marin grense	Marin grense angir det høyeste nivået som havet nådde etter siste istid.	Geodata
Bergrettigheter	Dataene viser områder som er belagt med bergrettigheter for statens mineraler, som definert av "Lov om erverv og utvinning av mineralressurser (mineralloven)".	Geodata
Grus og pukk	Grus- og Pukkdatabasen ved NGU inneholder opplysninger om de aller fleste grus- og pukkforekomster og uttakssteder i Norge for utnyttelse som råstoff for bygge- og anleggsvirksomhet.	Geodata
Mineralressurser	Dataene gir en oversikt over registrerte oppføringer av industrimineral, naturstein og metallressurser. Mineralressursdataene inneholder både areal- og punktoppføringer for alle tre grupper.	Geodata
Petroleumsgeologi	Dette kartlaget gir en detaljert fremstilling av petroleumsgeologi i Norge, og omfatter kritiske elementer som forkastninger, geologiske grenser, publiserte lekekonturer, domer, strukturelle...	Geodata
Petroleumsbrønnhull	Dette kartlaget gir en omfattende oversikt over petroleumsbrønnboringer lokalisert i Norges offshore- og onshore-regioner.	Geodata
Geologisk arv	Geologiske lokaliteter av særlig verdi gir innsikt i geologisk arv og mangfold, nyttig i planlegging og risikovurdering.	Norges geologiske undersøkelse
NADAG	Nasjonal database for grunnundersøkelser (NADAG), inneholder data fra utførte geotekniske undersøkelser (geotekniske boringer).	Norges geologiske undersøkelse
Petroleumsinfrastruktur	Dette kartlaget gir en detaljert representasjon av petroleumsinfrastruktur i Norge, og omfatter nøkkelanlegg og rørledninger som er avgjørende for olje- og gassindustrien.	Geodata
Kvikkleire - Aktsomhet	Viser områder hvor det kan være fare for kvikkleireskred, basert på marine leireavsetninger og terrengkriterier (høydeforskjell og helning).	Norges vassdrags-og energidirektorat
Kvikkleire	Kartene gir en oversikt over soner med potensiell fare (aktsomhetsområder) for større kvikkleireskred.	Norges vassdrags-og energidirektorat
Skred	Aktsomhetskart NVE Steinsprang Potensielle utløsings- og utløpsområder for steinsprang.	Geodata
Radon aktsomhet	Datasettet viser hvilke områder i Norge som trolig er mer radonutsatt enn andre.	Geodata
Mulighet for marin leire	Datasettet 'Mulighet for marin leire' (MML) er basert på løsmassekart og datasett for marin grense (MG), og viser hvor det potensielt kan finnes marin leire - enten oppe i dagen eller under andre...	Geodata
Løsmasser	Løsmassedataene viser hovedsaklig utbredelsen av løsmassetyper som dekker fjelloverflaten.	Geodata
Grunnvann	Den nasjonale grunnvannsdatabasen (GRANADA) gir informasjon om brønner og oppkommer (kilder) i løsmasser og fjell, sonderboringer, grunnvannskvalitet, dyp til fjell, brønnparker, samt overvåking av...	Norges geologiske undersøkelse
Dreneringslinjer	Dreneringslinjer er utledet fra http://hoydedata.no med en oppløsning på 50 cm.	Geodata
Grunnvannsborehull	Datasettet gir en landsdekkende oversikt over borede grunnvannsbrønner, energibrønner og naturlige oppkommer av grunnvann.	Geodata
Markfuktighet - Dybde til vann (meter)	Markfuktighetskartet angir høydeforskjellen i centimeter mellom et punkt og nærmeste punkt som er beregnet til å være vannmettet.	Geodata

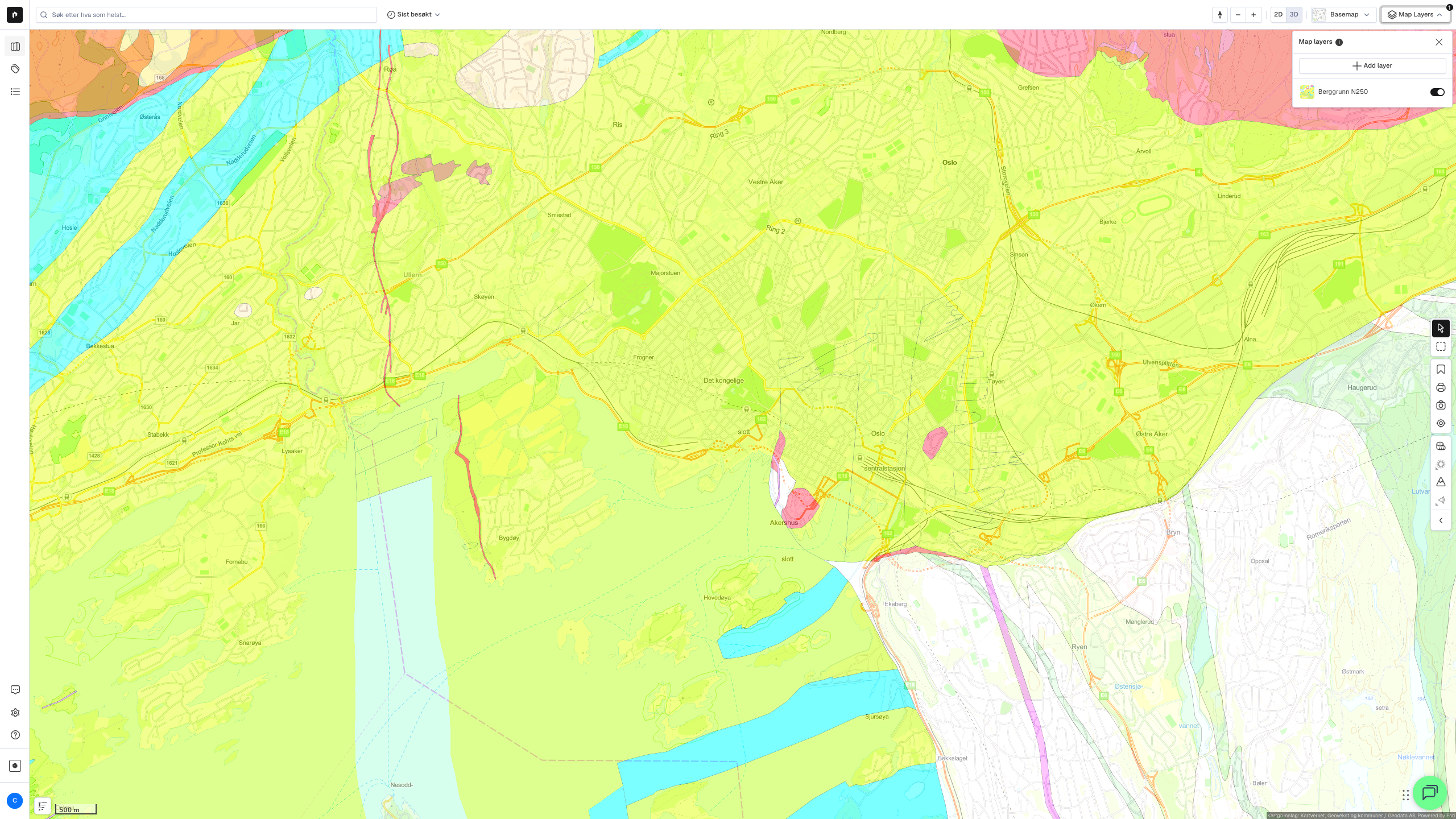

Berggrunn N250

Landsdekkende berggrunnsgeologisk kartdata i målestokk 1:250 000. Data fra NGU. Laget inkluderer underlag for flater, grenser, linjer, linærstruktur og målepunkter som kan skjules/vises enkeltvis via Skjul/vis-kontrollen i Aktive kartlag.

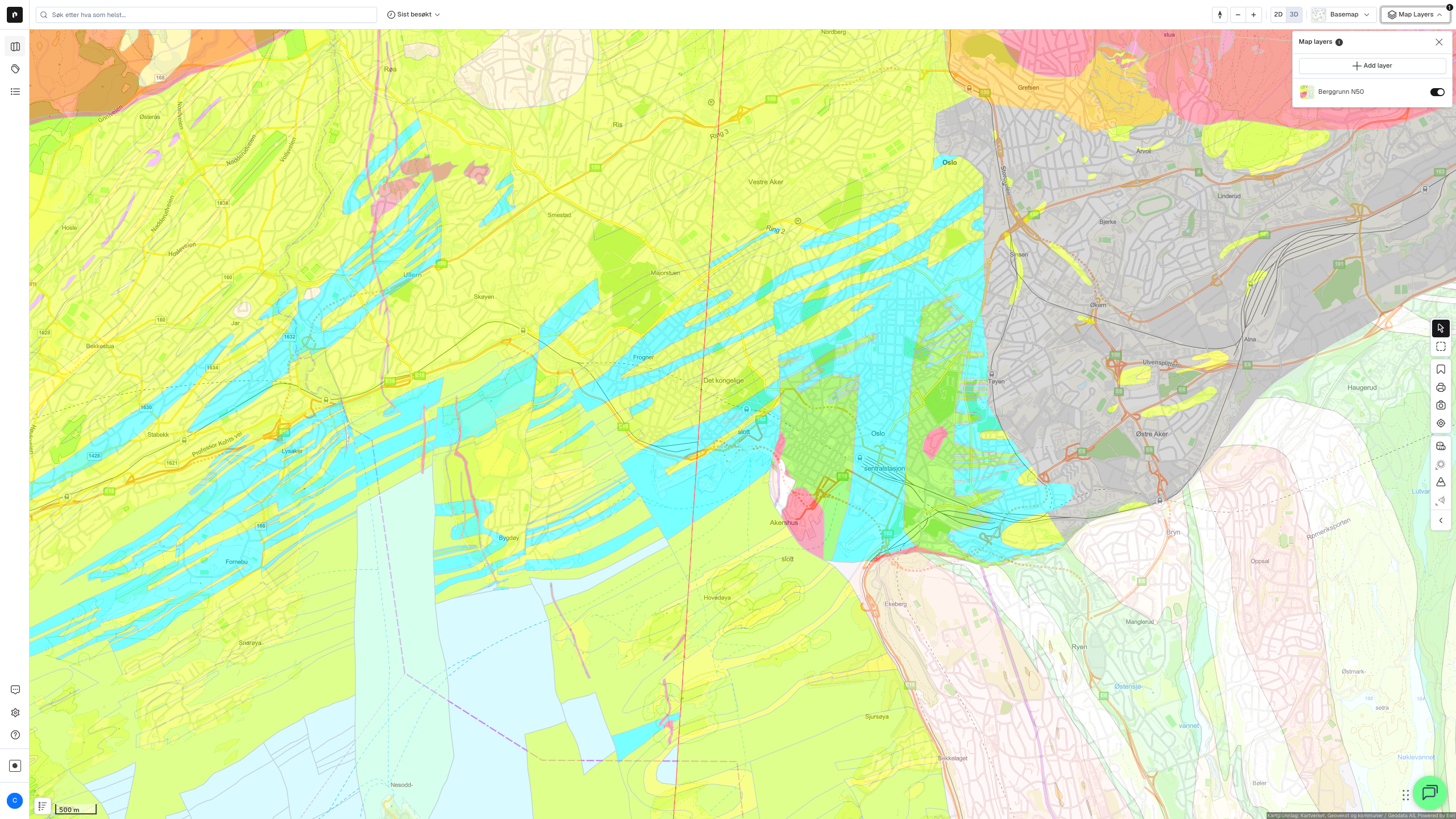

Berggrunn N50

Samtolkning av feltobservasjoner, geofysiske data og digitale høydemodeller i målestokk 1:50 000. Data fra NGU. Mer detaljert enn N250; dekker ikke hele landet med samme presisjon. Laget inkluderer de samme undertypene som N250 (flater, grenser, linjer, linærstruktur, målepunkter).

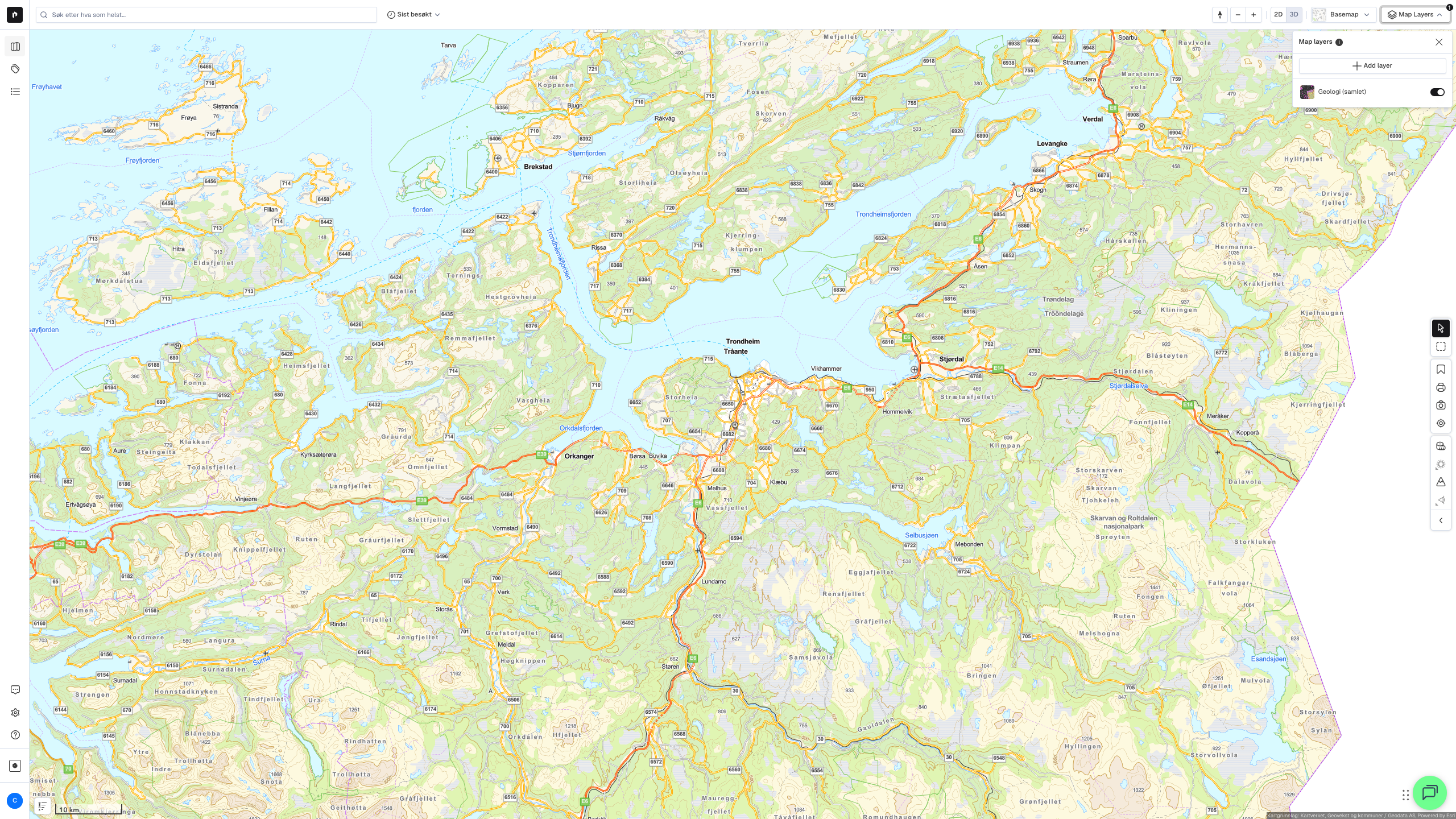

Marin grense

Høyeste nivå havet nådde etter siste istid. Data fra Geodata. Marin grense er et viktig referansepunkt for vurdering av kvikkleireskred: løsmasser avsatt under marin grense kan inneholde sensitiv marin leire. Kombiner med Løsmasser og Mulighet for marin leire for en samlet geoteknisk bakgrunnssjekk.

Filtrering

Filteret lar deg avgrense på Tema.

Bergrettigheter

Områder belagt med bergrettigheter for statens mineraler, hjemlet i mineralloven. Data fra NGU. Viktig ved utbygging i gruveregioner: aktive bergrettigheter kan begrense arealbruken.

Filtrering

Filteret har avgrensning på Rettighetshaver, Rettighetnavn og Servitutt.

Grus og pukk

Grus- og Pukkdatabasen med opplysninger om forekomster og uttakssteder brukt som råstoff for bygge- og anleggsvirksomhet. Data fra NGU. Laget dekker punkt-, linje- og flateregistreringer. Nyttig ved vurdering av massetransport og masseuttak i planprosesser.

Mineralressurser

Registrerte oppføringer av industrimineral, naturstein og metallressurser, med både areal- og punktoppføringer. Data fra NGU.

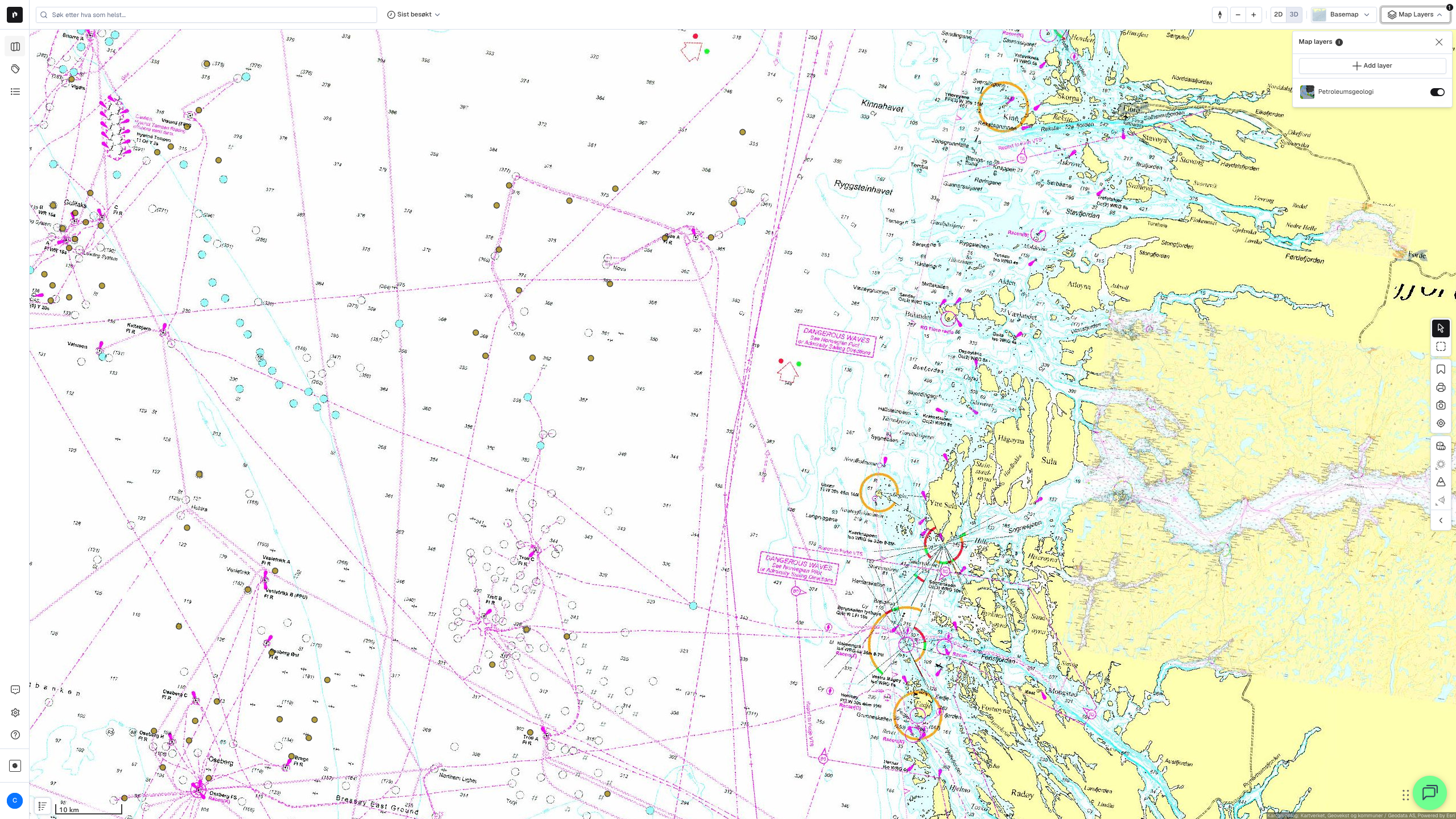

Petroleumsgeologi

Detaljert fremstilling av petroleumsgeologi i Norge, inkludert forkastninger, geologiske grenser, lekekonturer, domer og strukturelle elementer. Data fra Oljedirektoratet. Relevant primært for offshore og kystnære områder.

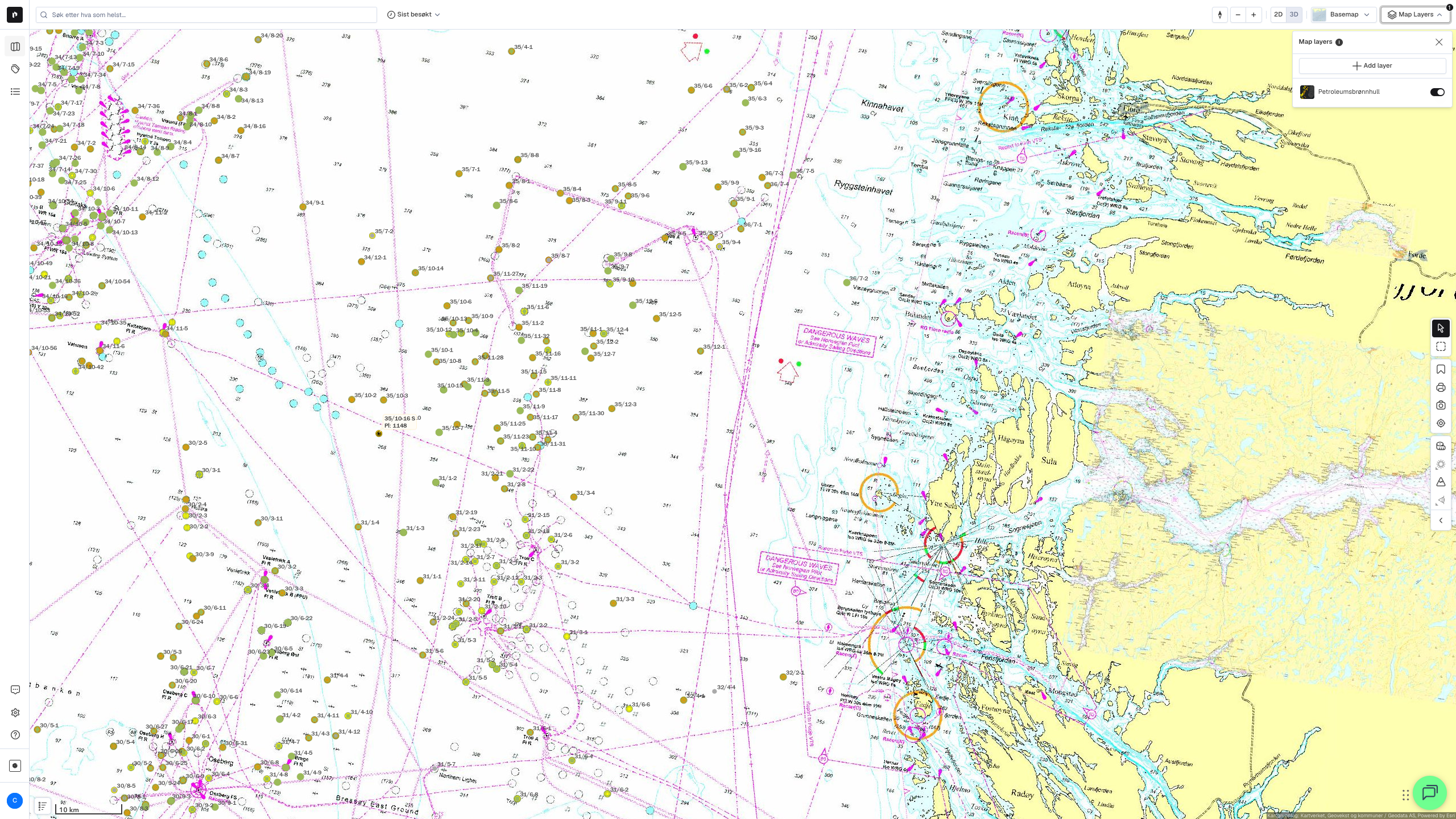

Petroleumsbrønnhull

Oversikt over petroleumsbrønnboringer i Norges offshoreområder, med skille mellom letebrønnboringer, utviklingsbrønnboringer og andre brønnhull. Data fra Oljedirektoratet.

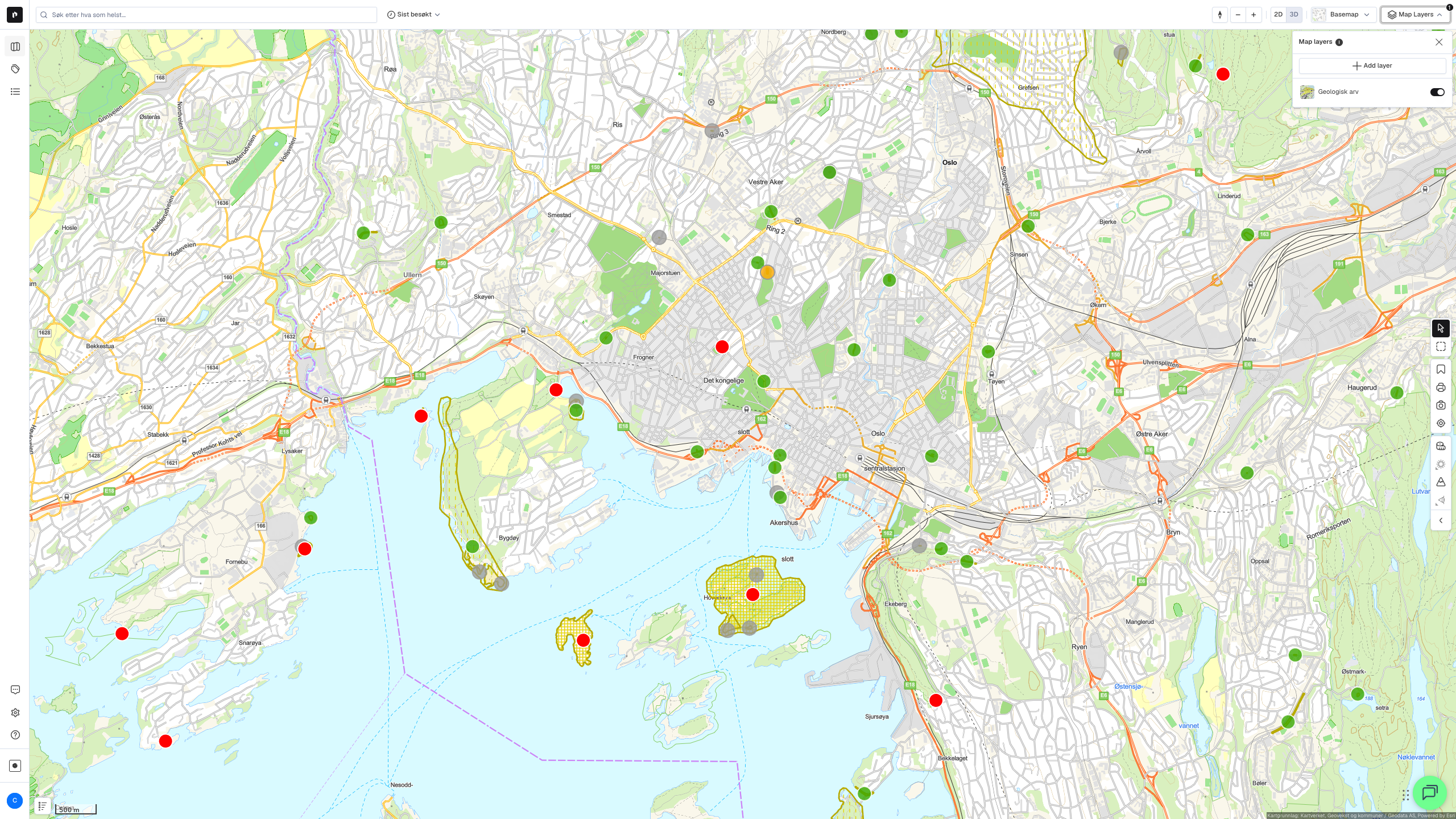

Geologisk arv

Geologiske lokaliteter av særlig verdi, registrert av NGU. Data fra NGU. Laget dekker både flate- og punktregistreringer. Kan være relevant i planprosesser der kulturmiljø og naturverdier kartlegges.

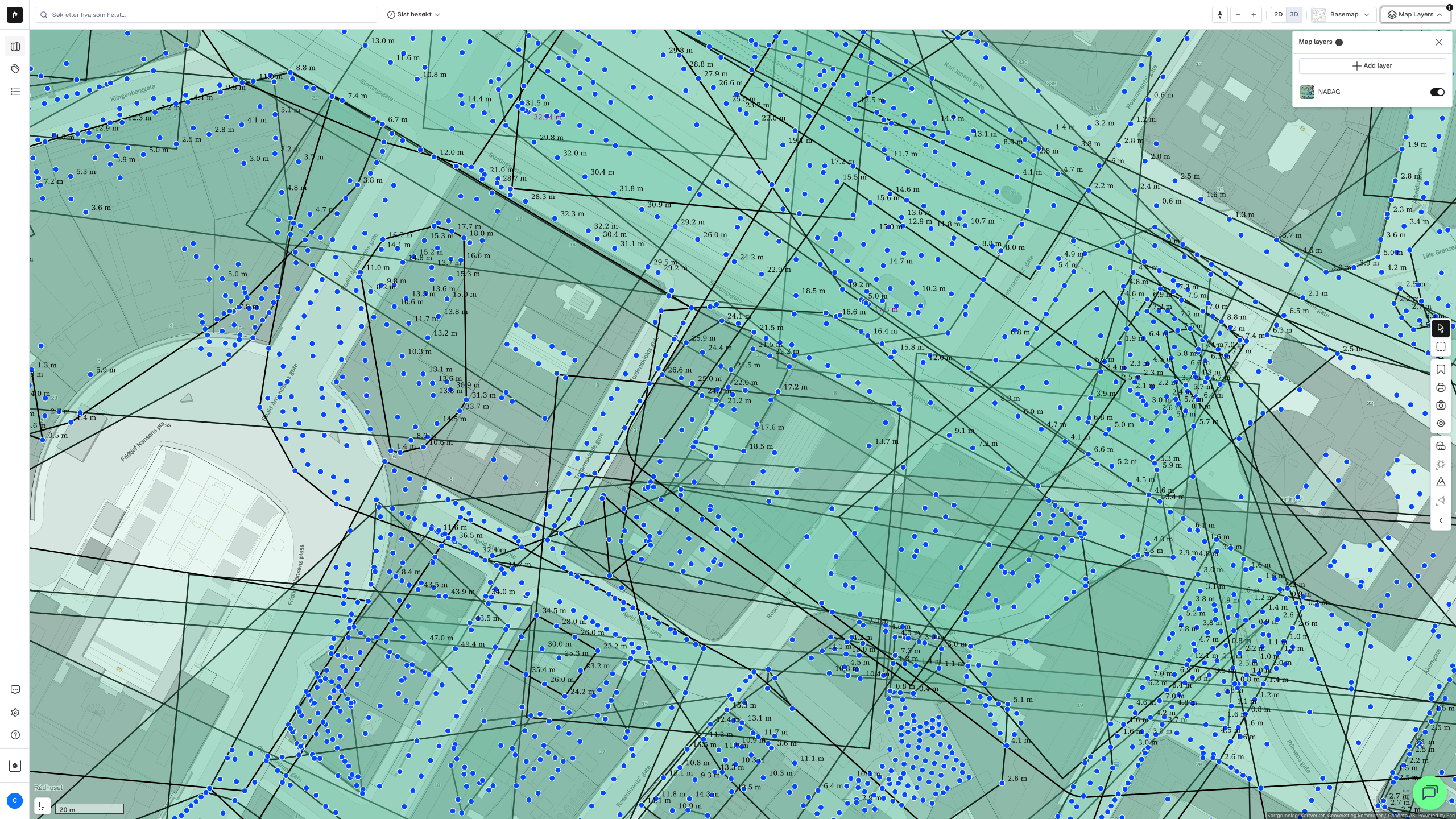

NADAG

Nasjonal database for grunnundersøkelser (NADAG) - viser lokasjon for geotekniske boringer, prøvetaking og stabilitetsanalyser utført av kommuner, Statens vegvesen og private. Data fra NGU. Nyttig for å se om det finnes eksisterende geotekniske data på eller nær en tomt, noe som kan redusere kostnadene til ny grunnundersøkelse. Finnes også under Infrastruktur.

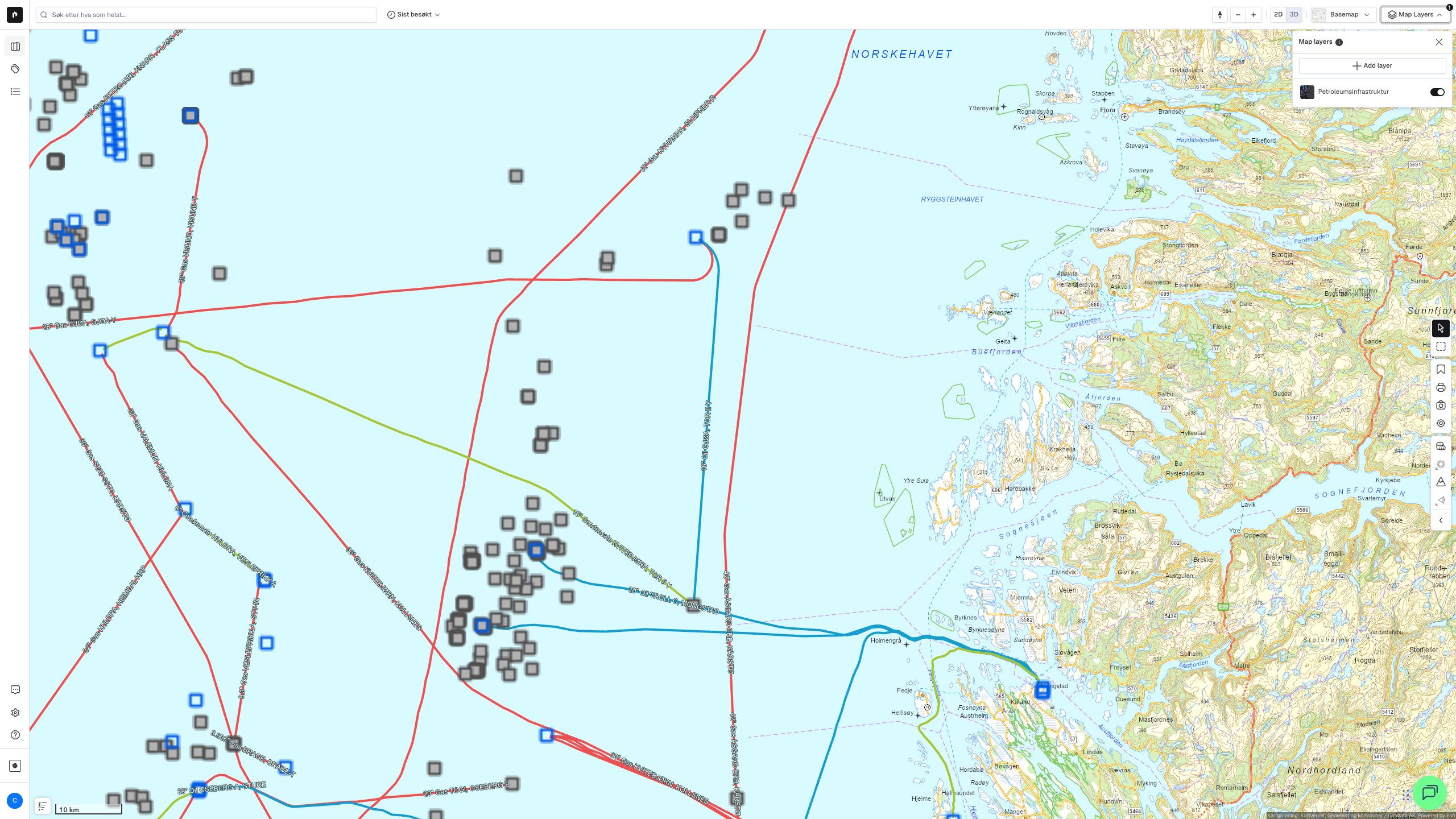

Petroleumsinfrastruktur

Detaljert representasjon av petroleumsinfrastruktur i Norge, inkludert rørledninger, fasiliteter under og over overflate, og landanlegg. Data fra Oljedirektoratet. Finnes også under Infrastruktur.

Kvikkleire

Soner med potensiell fare for kvikkleireskred, klassifisert etter risiko og faregrad. Data fra NVE / NGI. Laget skiller mellom kartlagte områder, risikoklasser og faregrad. Finnes også under Risiko.

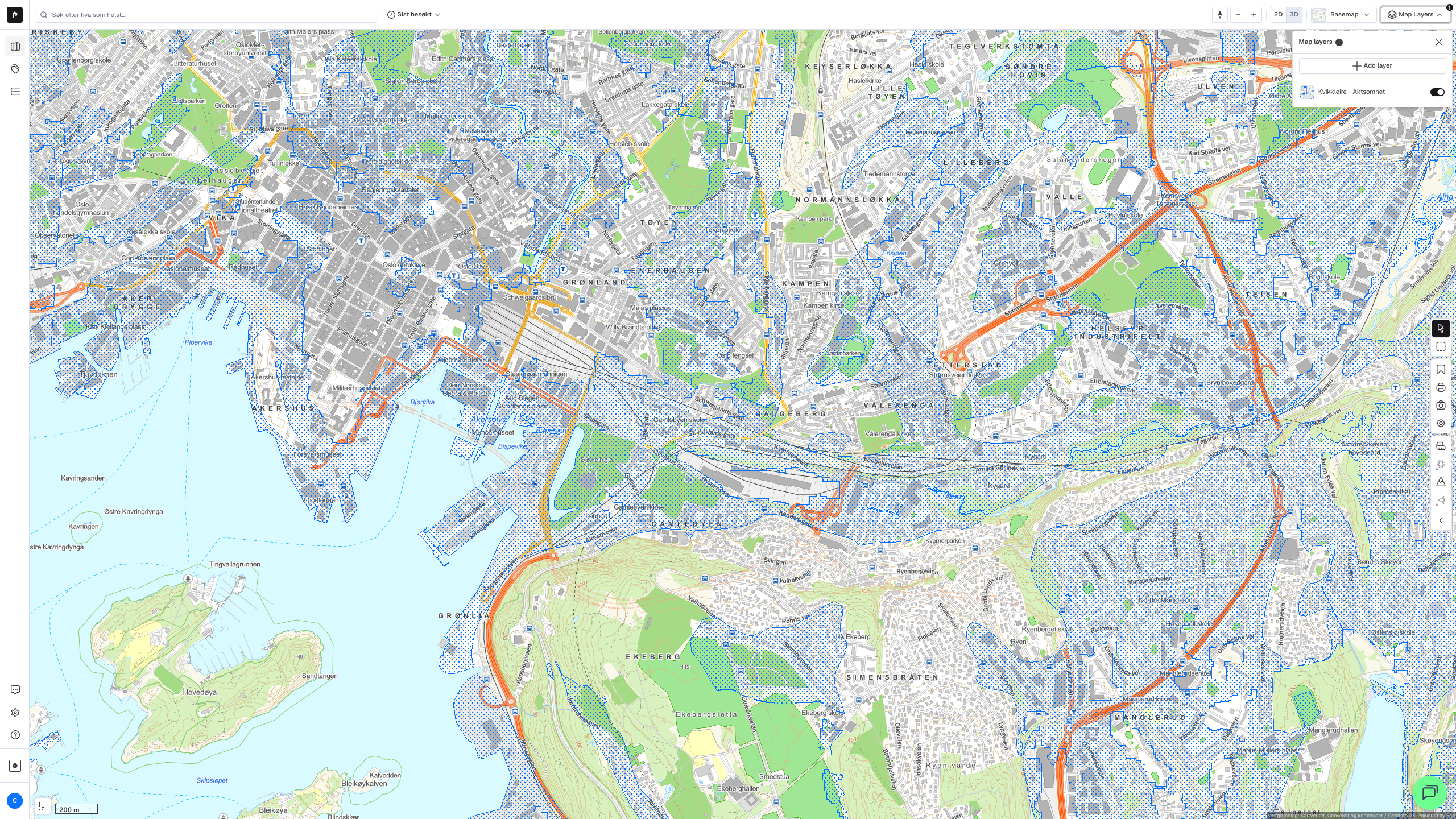

Kvikkleire - Aktsomhet

Aktsomhetssoner for kvikkleireskred basert på marine leireavsetninger og terrengkriterier (høydeforskjell og helning). Data fra NVE. Mer detaljert avgrensning enn hovedlaget Kvikkleire; finnes også under Risiko.

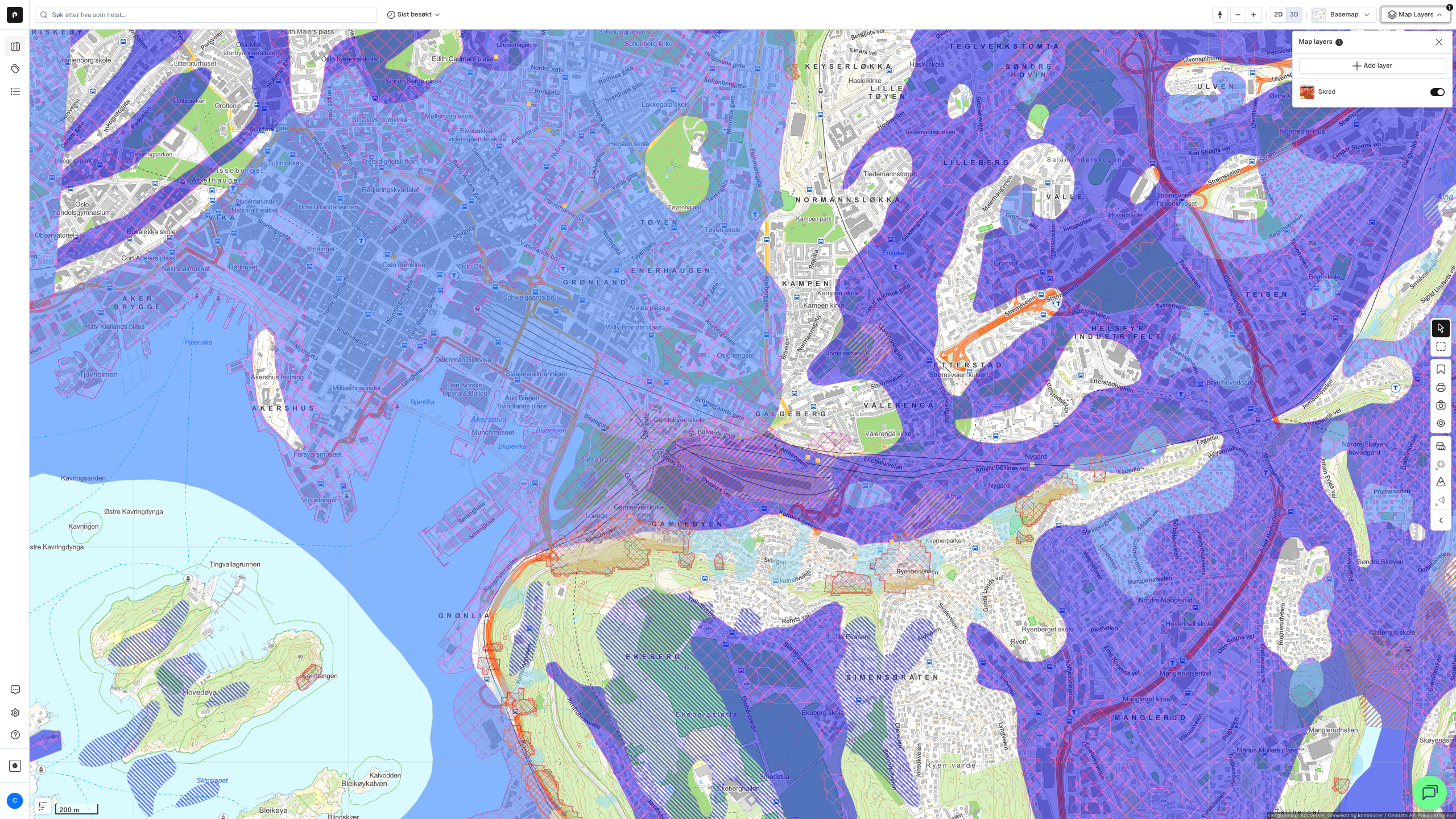

Skred

NVE aktsomhetskart for steinsprang, snøskred og jordskred, inkludert skredhendelser og utløsings-/utløpsområder. Data fra NVE. Finnes også under Risiko.

Radon aktsomhet

Viser hvilke områder i Norge som trolig er mer radonutsatt enn andre, basert på berggrunn og løsmasser. Data fra NGU. Nyttig ved kjøp og utleie av bolig: høy aktsomhet betyr at radonmåling anbefales før innflytting.

Filtrering

Filteret lar deg avgrense på Aktsomhetgrad.

Mulighet for marin leire

Basert på løsmassekart og datasett for marin grense. Viser hvor det potensielt kan finnes marin leire, enten oppe i dagen eller under andre løsmasser. Data fra NGU. Viktig supplement til Kvikkleire-laget ved geoteknisk screening.

Filtrering

Filteret støtter avgrensning på Løsmassetype og Mulig marin leire.

Løsmasser

Utbredelse av løsmassetyper som dekker fjelloverflaten, klassifisert etter opprinnelse og type (morene, hav-/fjordavsetninger, elveavsetninger m.m.). Data fra NGU. Grunnlaget for å forstå om et område er dominert av stabile morenemasser eller sensitiv marin leire.

Filtrering

Filteret støtter avgrensning på Løsmassetype og Infiltrasjonsevne.

Grunnvann

Nasjonal grunnvannsdatabase (GRANADA) med informasjon om brønner, oppkommer, sonderboringer, grunnvannskvalitet, dyp til fjell og brønnparker. Data fra NGU. Nyttig ved planlegging av energibrønner (bergvarme) og ved vurdering av grunnvannsressurser i et utbyggingsområde.

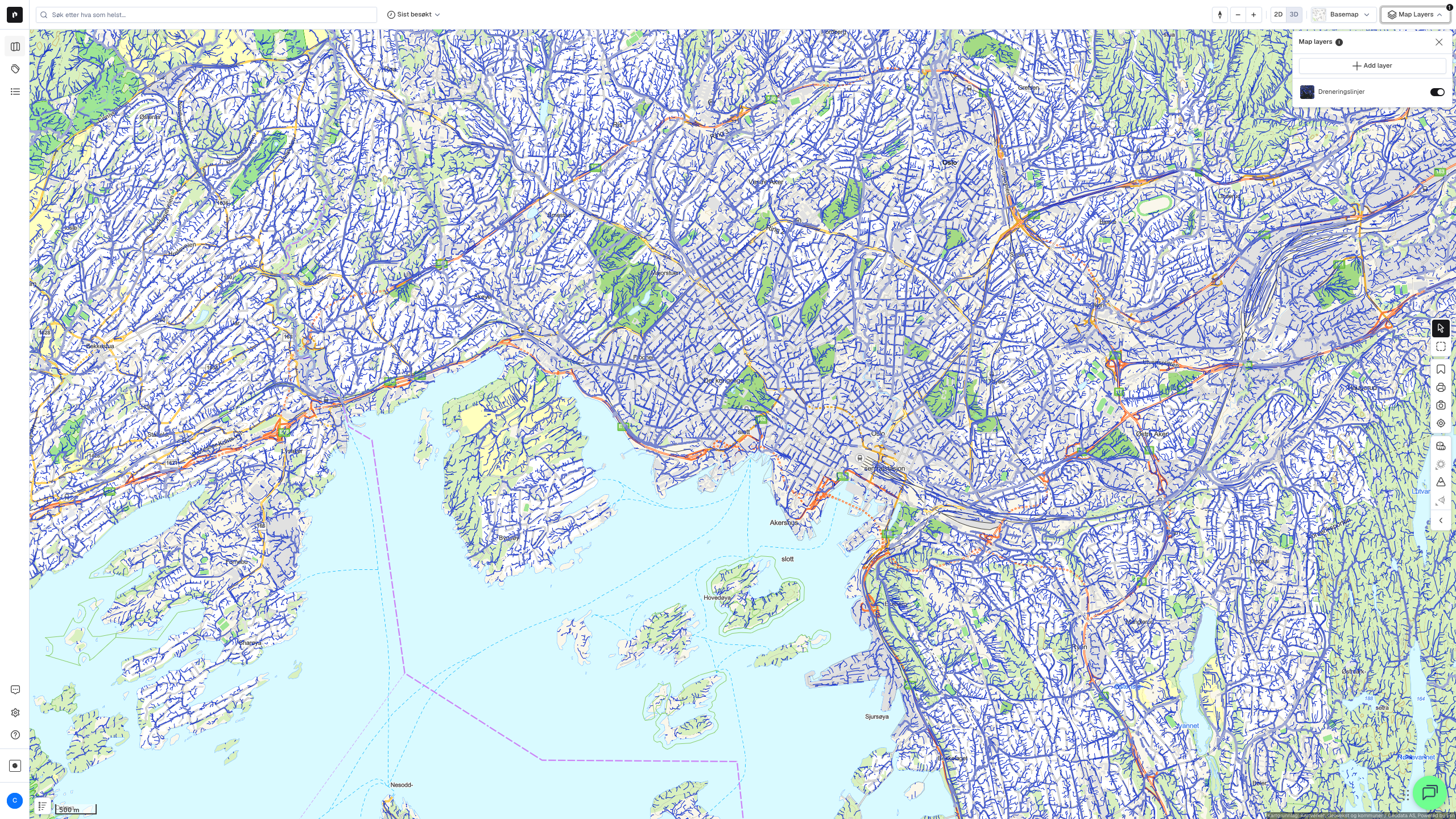

Dreneringslinjer

Dreneringslinjer utledet fra hoydedata.no med 50 cm oppløsning, inndelt etter oppstrøms areal (fra 1-10 dekar til over 1 000 dekar). Data fra Geodata. Gir et bilde av naturlig vannflyt over terrenget, nyttig ved vurdering av overvannshåndtering og flomvei.

Grunnvannsborehull

Landsdekkende oversikt over borede grunnvannsbrønner, energibrønner og naturlige oppkommer av grunnvann. Data fra Geodata.

Filtrering

Filteret har avgrensning på Type, Geologisk medium, Boredato og Brønnbrukomfang.

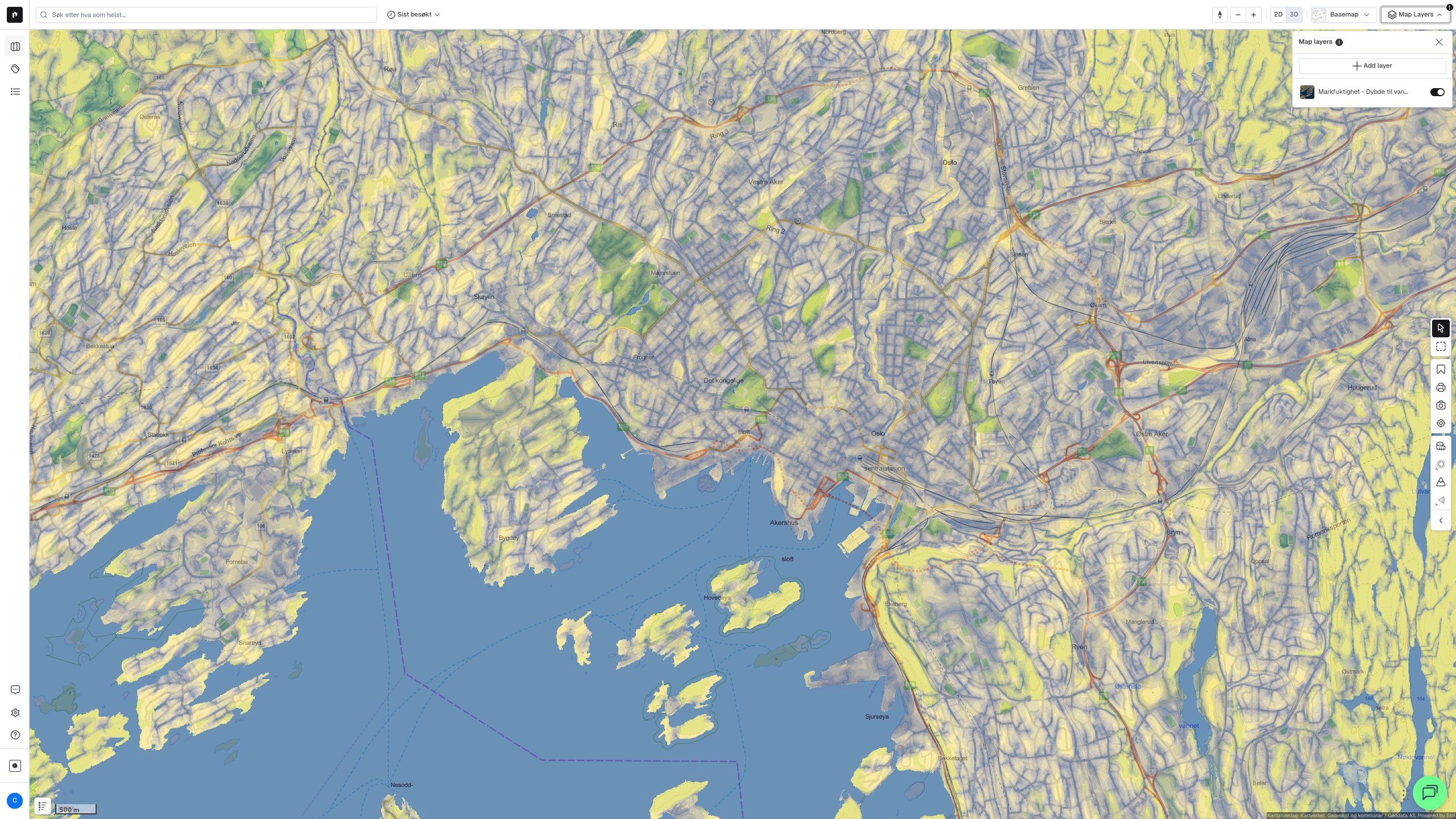

Markfuktighet - Dybde til vann (meter)

Høydeforskjellen mellom et punkt og nærmeste punkt som er beregnet til å være vannmettet, angitt i centimeter. Data fra Geodata. Lav verdi indikerer høy grunnvannstand nær overflaten, relevant for vurdering av byggegrunn og drenering.

Tips

• Løsmasser, Kvikkleire og Mulighet for marin leire finnes også i Risiko-kategorien for en samlet risikovurdering.
• NADAG finnes også i Infrastruktur: sjekk om det finnes eksisterende geotekniske undersøkelser fra tidligere prosjekter i nærheten av tomten.
• Kombiner Berggrunn N250 med Løsmasser for å se om et område er dominert av fjell nær overflaten (stabilt) eller dype løsmasser (krever geoteknikk).
• Dreneringslinjer og Markfuktighet gir et samlet bilde av naturlig vannflyt, nyttig ved overvannsvurderinger i reguleringsplaner.
