Kartlag

Kartlag legger temadata oppå bakgrunnskartet, slik at du raskt ser hvor noe forekommer i geografien: regulering, befolkningstetthet, naturfare, støy, infrastruktur, kulturminner, demografi. Skru lagene av og på enkeltvis eller kombiner dem for å besvare ett konkret spørsmål om en eiendom eller et område.

For en utvikler, megler eller kommunesaksbehandler er kartlag som regel den raskeste skjermsjekken før et dypere oppslag i eiendomspanelet: "ligger denne tomten i flomsone?", "er nabolaget en sovebydel eller en kontorklynge?", "går en høyspentlinje rett over fotavtrykket?". Spørsmål som tidligere krevde å åpne tre forskjellige nettsteder (NVE Atlas, SSB, Kartverket) blir til ett klikk på en bryter.

Slik aktiverer du et kartlag

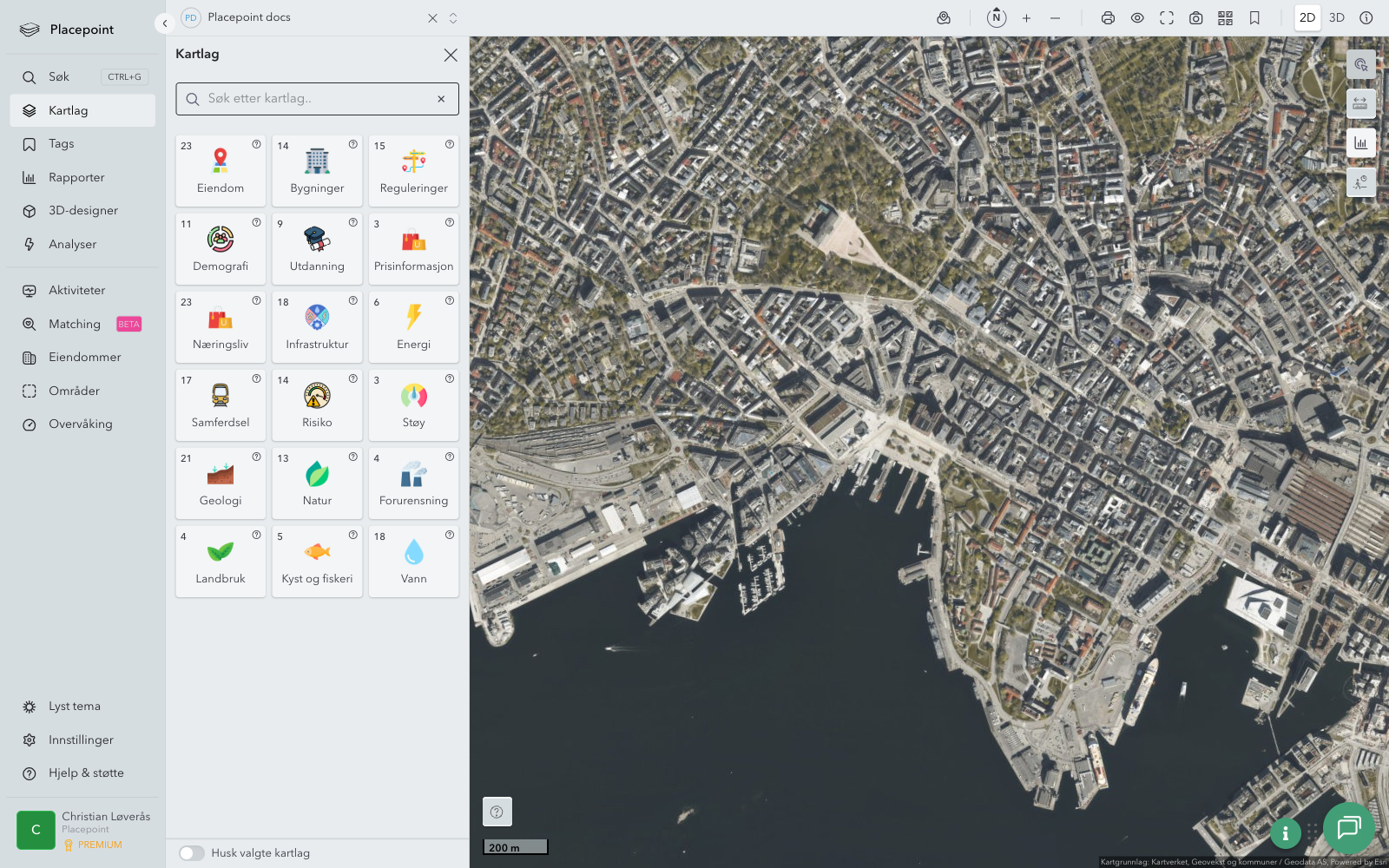

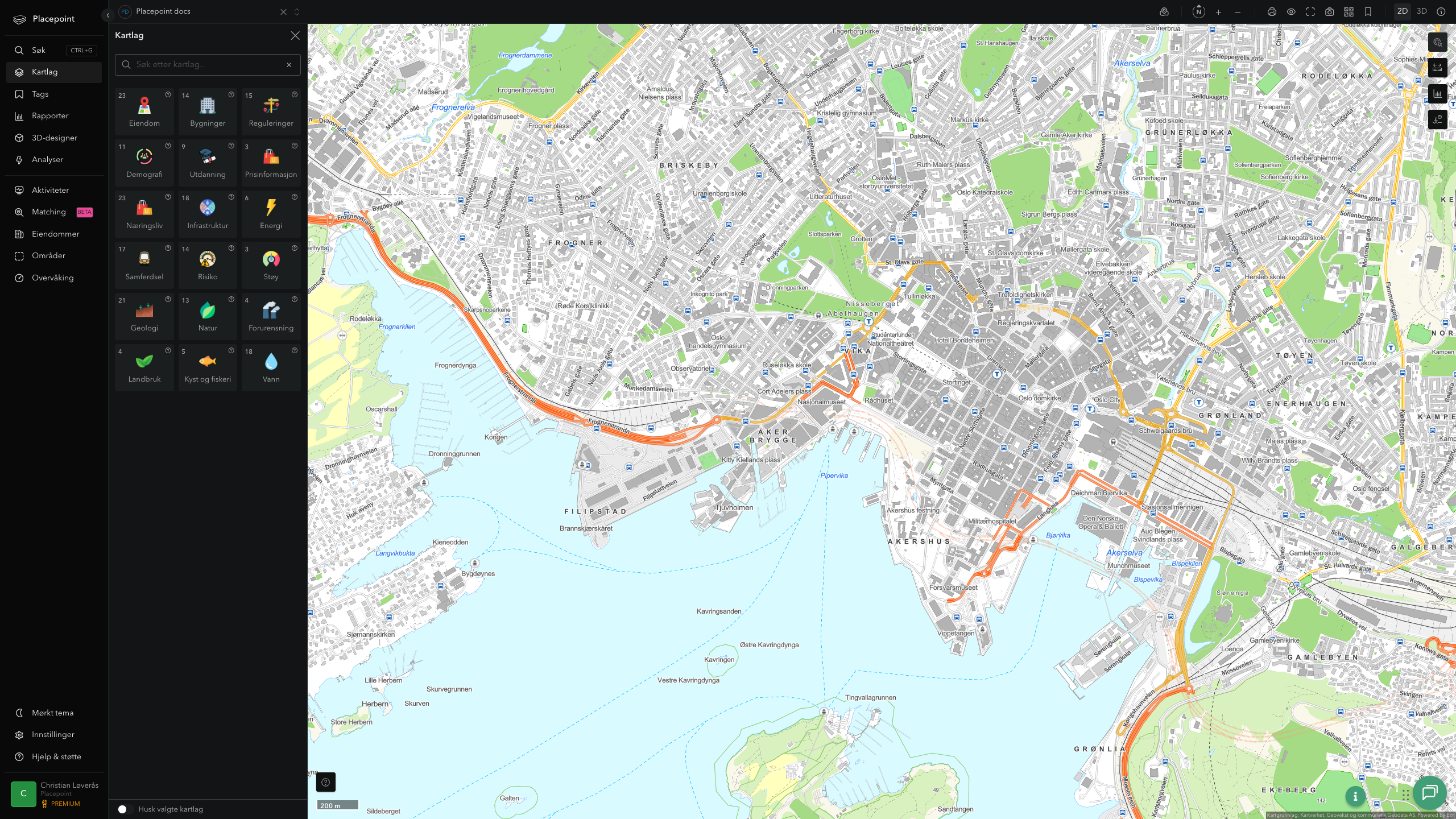

1. Klikk Kartlag i venstremenyen. Panelet åpnes med et søkefelt og 15 kategorier.
2. Bla eller søk etter et lag ved navn.
3. Skru bryteren ved laget på for å aktivere det.
4. Laget vises umiddelbart som overlay på kartet.
5. Bruk Husk valgte kartlag nederst i panelet for å beholde aktive lag mellom økter; ellers tilbakestilles utvalget hver gang du logger på.

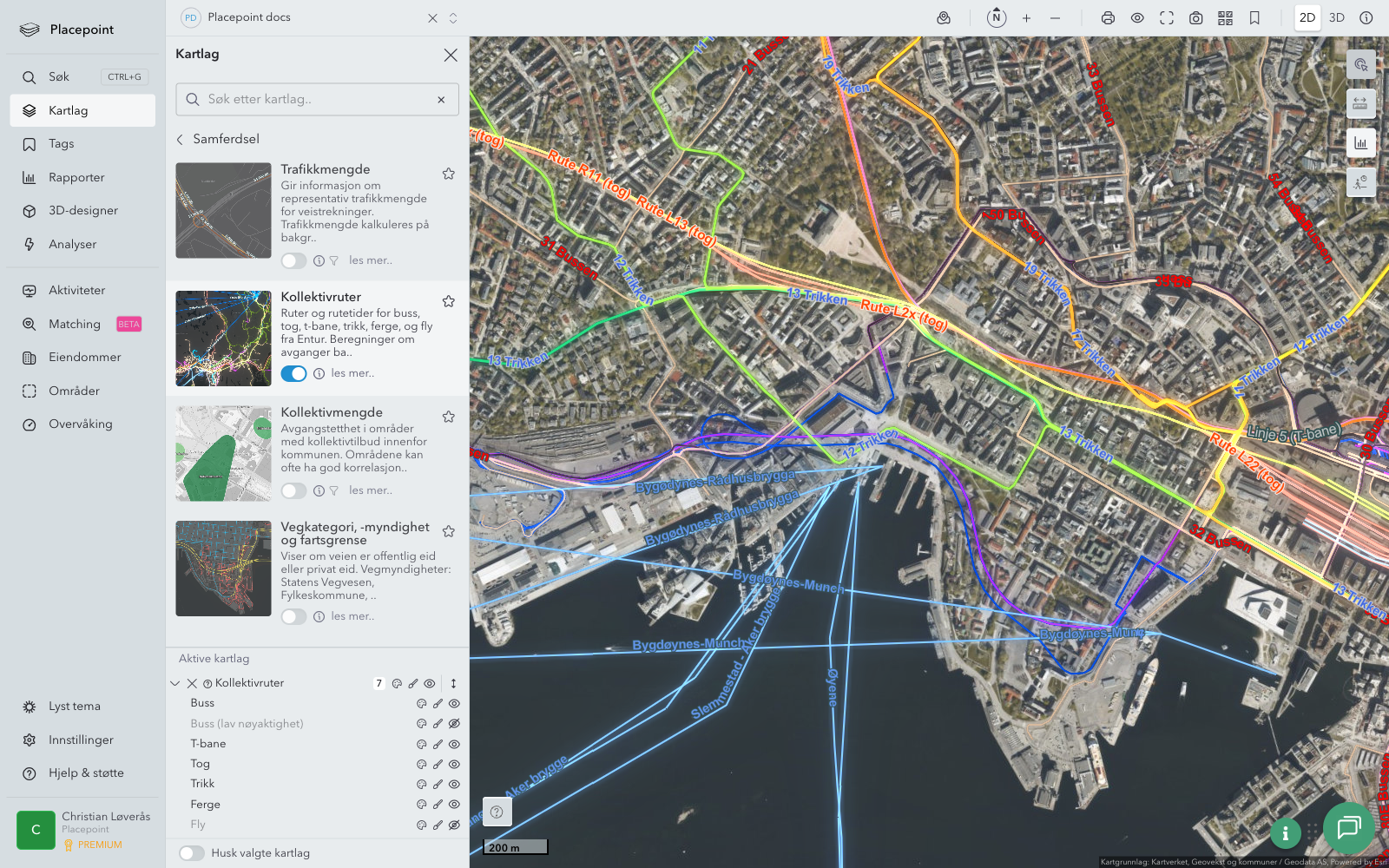

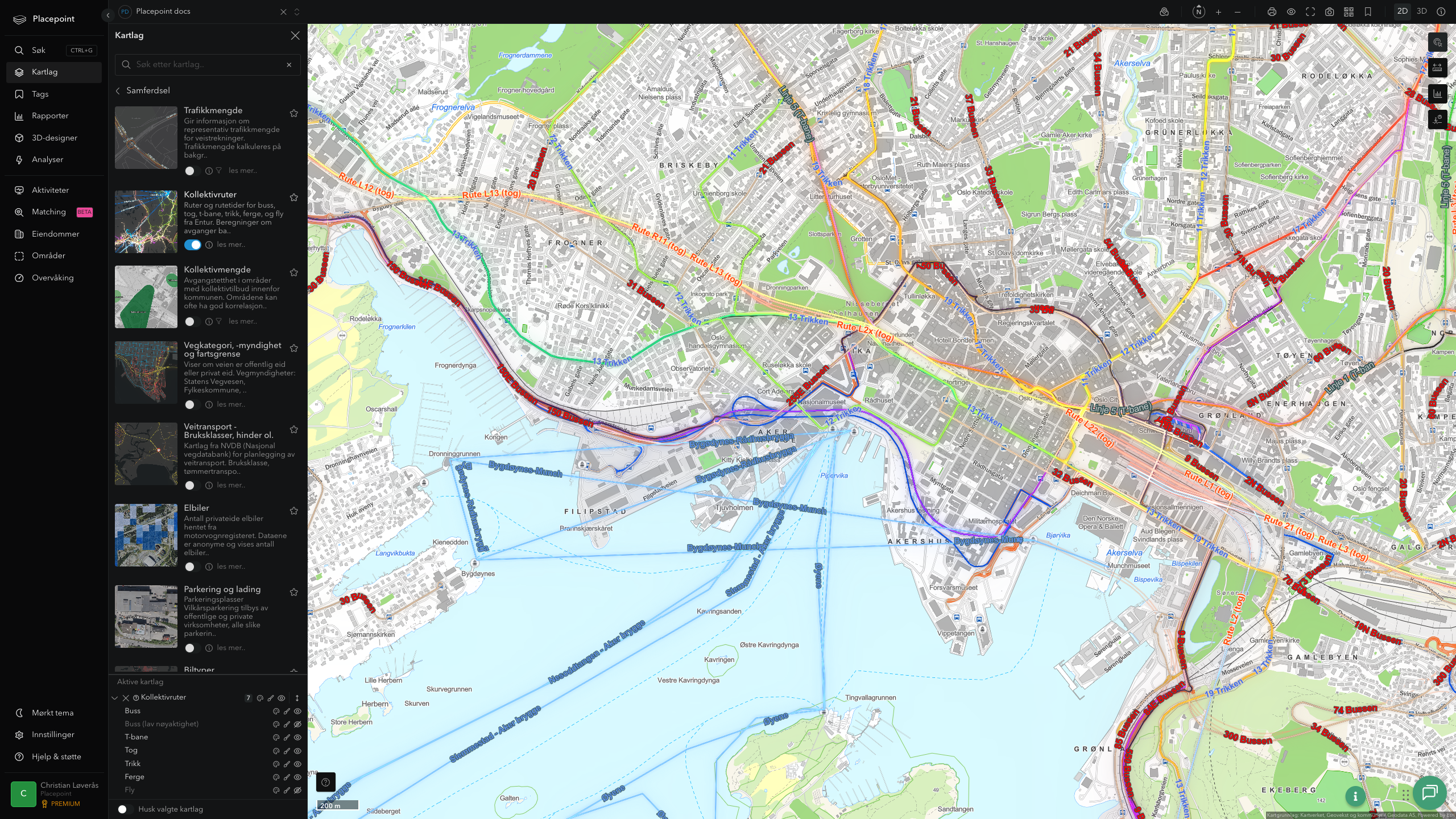

Eksempel: Kollektivruter

Kollektivruter ligger under kategorien Samferdsel. Laget henter ruter og rutetider for buss, tog, t-bane, trikk, ferge og fly fra Entur og tegner dem direkte på kartet. Nyttig når du skal vurdere kollektivtilgjengelighet for en eiendom eller et prosjektområde, eller når du dimensjonerer parkeringsbehovet etter krav i kommuneplanens bestemmelser.

1. Åpne Kartlag-panelet.
2. Klikk kategorien Samferdsel.
3. Skru på Kollektivruter.
4. Trafikklinjer og holdeplasser vises umiddelbart. Fargene indikerer rutetype.
5. Klikk Aktive kartlag nederst for å se individuelle lag i gruppen (buss, t-bane, tog, trikk, ferge, fly), som kan slås av hver for seg.

Funksjoner per lag

Kartlag-panelet åpnes fra venstremenyen. Hver tile viser kategoriens navn, et tellebadge med antall lag, og et ikon. Klikk en tile for å åpne kategorien og se de enkelte lagene.

Et aktivt lag i drawer-en Aktive kartlag har en fast rad med ikoner. Hold musepekeren over hvert ikon for å se den norske etiketten:

• Fjern (X) - tar laget ut av aktive kartlag.
• Mer info (?) - kort beskrivelse av datakilde og oppdateringsfrekvens.
• Filtrer (trakt-ikon) - åpner filterpanelet for laget. Brukes til å avgrense hvilke verdier som vises.
• Blandemodus (palett-ikon) - styrer fargevisning og blandingsmodus mot underliggende kartlag.
• Bildejustering (pensel-ikon) - kontrast, lysstyrke og opasitet, tilsvarende kontroller i et bilderedigeringsprogram.
• Skjul/vis (øye-ikon) - skjuler eller viser laget midlertidig uten å fjerne det.
• Sorter (pil opp-ned) - dra laget for å endre rekkefølge mot andre aktive lag.

Husk valgte kartlag (nederst i panelet) lagrer de aktive lagene mellom sesjoner.

Lag med flere komponenter

Noen lag består av flere komponenter som kan vises eller skjules hver for seg. Disse vises med et tellebadge ved siden av navnet (f.eks. 5) og kan utvides med en pil for å se komponentlisten. Hver komponent har sitt eget øye-ikon for Skjul/vis.

For Kulturminner er komponentene Sikringssoner, Lokaliteter, Enkeltminner, Lokalitetsikoner og Enkeltminneikoner - hver av dem kan slås av eller på uten å påvirke selve laget.

Lag som henter data fra eksterne WMS- eller WFS-tjenester (f.eks. Kvikkleire, Skred, Petroleumsbronnhull) kan ta noen sekunder å rendere første gang. Det er forventet; de cacher seg på klienten etter første lasting.

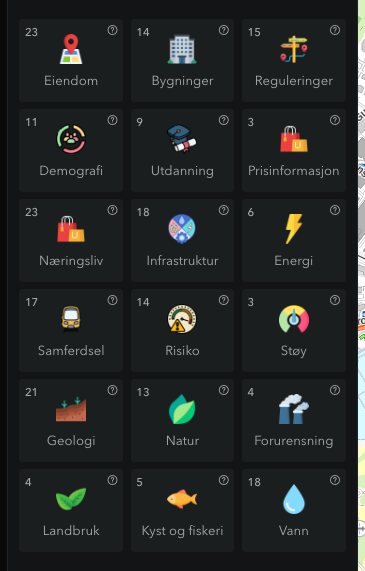

Kategorier

Hver kategori har sin egen side med en katalog over lagene og et representativt eksempelbilde over sentrum av Oslo. Tallene under er antall enkeltlag i kategorien.

Kategori	Antall lag	Eksempellag på skjermbildet
Eiendom	23	Matrikkelen - Eiendomskart
Bygninger	14	Offentlige tilfluktsrom
Reguleringer	15	Reguleringsplaner
Demografi	11	Befolkning
Utdanning	9	Grunnskoler
Prisinformasjon	3	Eiendomspriser
Næringsliv	23	Dagligvarekjeder
Infrastruktur	18	Holdeplasser
Energi	6	Nettanlegg
Samferdsel	17	Kollektivruter
Risiko	14	Skred
Støy	3	Støykart - veg
Geologi	21	Løsmasser
Natur	13	Turrutebasen
Forurensning	4	Forurenset grunn
Landbruk	4	Arealtype
Kyst og fiskeri	5	Akvakulturregisteret
Vann	18	Vassdrag og nedbørfelt

Typiske bruksscenarier

Tomtescreening for boligprosjekt. Slå på Risiko-lagene (Skred + Flom + Kvikkleire) i kombinasjon med Eiendom-kategoriens Reguleringsplaner. Hvis tomten ligger innenfor en aktsomhetssone og samtidig har gunstig regulering, blir geoteknisk vurdering førsteprioritet i due diligence.

Lokasjonsanalyse for nytt utsalg. Slå på Demografi-laget Befolkning dagtid og kombiner med Næringsliv-lagets Dagligvarekjeder. Resultatet viser hvor mye dagbefolkning et nabolag har og hvor mye butikkdekning som allerede finnes; et hvitt felt med høy dagbefolkning er en kandidat-lokasjon.

Kollektivtilgjengelighet for kontoreiendom. Slå på Samferdsel-lagets Kollektivruter sammen med Reisedistanse-isokronen for 30 minutters reise med offentlig transport. Tilsammen dokumenterer du både fysisk holdeplass-nærhet og faktisk reisetid for ansatte.

Områderegulering på rural tomt. Slå på Landbruk-lagets Arealtype + Eiendom-kategoriens Reguleringsplaner. Dyrket mark som ligger utenfor reguleringsplan er typisk LNF i kommuneplanen og krever omregulering før utbygging; dette gir deg svaret på sekunder.

Forurensningsscreening i industriområde. Slå på Forurensning-kategoriens Forurenset grunn sammen med Eiendom-lagets Bygningsalder. Eldre industribygg på tomter med registrert forurensning er rødt flagg for masseutskiftning ved transformasjon.

Tips

• Bruk søkefeltet i panelet for å hoppe direkte til et lag når du allerede vet navnet (f.eks. "kvikkleire", "støy", "matrikkel").
• Aktive lag samles nederst i panelet under Aktive kartlag. Derfra slår du dem av enkeltvis uten å måtte finne kategorien igjen.
• Hva betyr fargene på laget? Symboltabellen for et lag (fargekoder, klassegrenser, signaturer) ligger bak info-knappen (i) ved siden av lagnavnet i panelet. Klikk den for tegnforklaring og kilde. Tegnforklaringen er ofte identisk med den hos den eksterne datakilden (NVE, SSB, Kartverket, m.fl.). For kommuneplan og reguleringsplan følger tegnereglene den nasjonale produktspesifikasjonen for arealplan (tegneregler-PDF, Regjeringen, 2019).
• For tunge nasjonale WMS-lag (særlig Geologi-kategoriens Berggrunn N50, Naturkartlegging, Forurenset grunn) kan første-lasting ta 10-30 sekunder. Det er upstream-tjenestens ytelse, ikke Placepoints rendering.
• Husk valgte kartlag-toggle gjelder hele profilen, ikke per prosjekt. Slå den av før du bytter prosjekt hvis du vil starte med et tomt overlay.

Treghet og manglende lag

Disse feilene dukker ofte opp i chat når noe ser galt ut i kartet:

Kartet er tregt. Treghet skyldes som regel mange aktive lag samtidig, særlig kvikkleire, flom, eiendomsgrenser og andre nasjonalt dekkende lag på lavt zoom-nivå. Slå av lag du ikke trenger akkurat nå, zoom inn til det området du faktisk jobber i før du slår på tunge lag, og bytt til en enklere kartbakgrunn (Vektor eller Basis (raster)) hvis du står på satellitt eller 3D.

Eiendomsgrenser vises ikke. Eiendomsgrenser er et eget lag i Eiendom-kategorien og tegnes bare fra kommunenivå og inn. Sjekkliste:

1. Kontroller at Eiendomsgrenser-laget er aktivert i Kartlag-panelet under Eiendom.
2. Zoom inn til minst kommunenivå. På riks- og fylkesnivå vises grensene ikke, det er en bevisst terskel for ytelse.
3. Bytt kartbakgrunn til Vektor eller Basis (raster). Satellitt- og 3D-bakgrunn kan skjule tynne grenselinjer.
4. Last siden på nytt (Ctrl+R / Cmd+R) hvis laget ble slått på men ingenting tegnes. Laget initialiseres ved sidelast.

Aggregeringen bare laster og laster. Noen lag i Eiendom-kategorien (bl.a. Matrikkelen) aggregerer data fra Kartverket i sanntid. Hvis laste-indikatoren spinner uten at noe tegnes:

• Vent 15-20 sekunder. Store kommuner med mange matrikkelenheter tar lenger tid enn sentrumskvartaler.
• Zoom inn til et mindre område. Aggregeringen henter data for hele det synlige kartutsnittet; et lite utsnitt er vesentlig raskere.
• Slå laget av, vent to sekunder, og slå det på igjen. Dette tømmer den lokale forespørselskøen.
• Last siden på nytt hvis spinningen fortsetter etter 30 sekunder.

Når du bør kontakte support om eiendomsgrenser eller aggregering. Grensene mangler fortsatt etter at alle punktene over er gjennomgått, eller aggregeringen henger i mer enn ett minutt uten resultat: bruk chat-knappen nederst til høyre og oppgi hvilken eiendom eller hvilket område du sjekker, hvilken kartbakgrunn du bruker, og hva nettleserkonsollen viser (åpnes med F12).

Et eksternt kartlag laster ikke. Lag som henter data fra en ekstern tjeneste (Kulturminne fra Riksantikvaren, Reguleringsplaner fra den enkelte kommune, Trafo og master fra NVE, Støykart vei fra Statens vegvesen, Naturbase fra Miljødirektoratet) er avhengige av at oppstrømskilden svarer. Når laget ikke tegnes, gå gjennom denne rekkefølgen: sjekk at bryteren faktisk er på, zoom inn til by- eller bydelsnivå, last siden på nytt, og sjekk om kollegaer ser samme feil. Hjelper ingen av delene, åpne kildens egen kartportal i en ny fane og se om dataene vises der. Er kilden også nede, er det en oppstrøms-feil Placepoint ikke kan løse, men kontakt support med kommune, lagnavn, skjermbilde, URL og tidspunkt, så kan vi enten bekrefte oppstrøms-statusen eller åpne en sak mot integrasjonen. Per-lag detaljer ligger under Kilder, og Kartlag: status og feilsøking har sjekkliste og oppstrøms-statuslenker. Se også Nettleser og WebGL for maskinvare- og nettlesersjekker.
