3D-Designar
3D-Designar er modelleringsmodulen til Placepoint. Du lagar 3D-samlingar med føreslåtte bygg, justerer terreng, importerer IFC-filer og deler scenarioet med kollegaer.

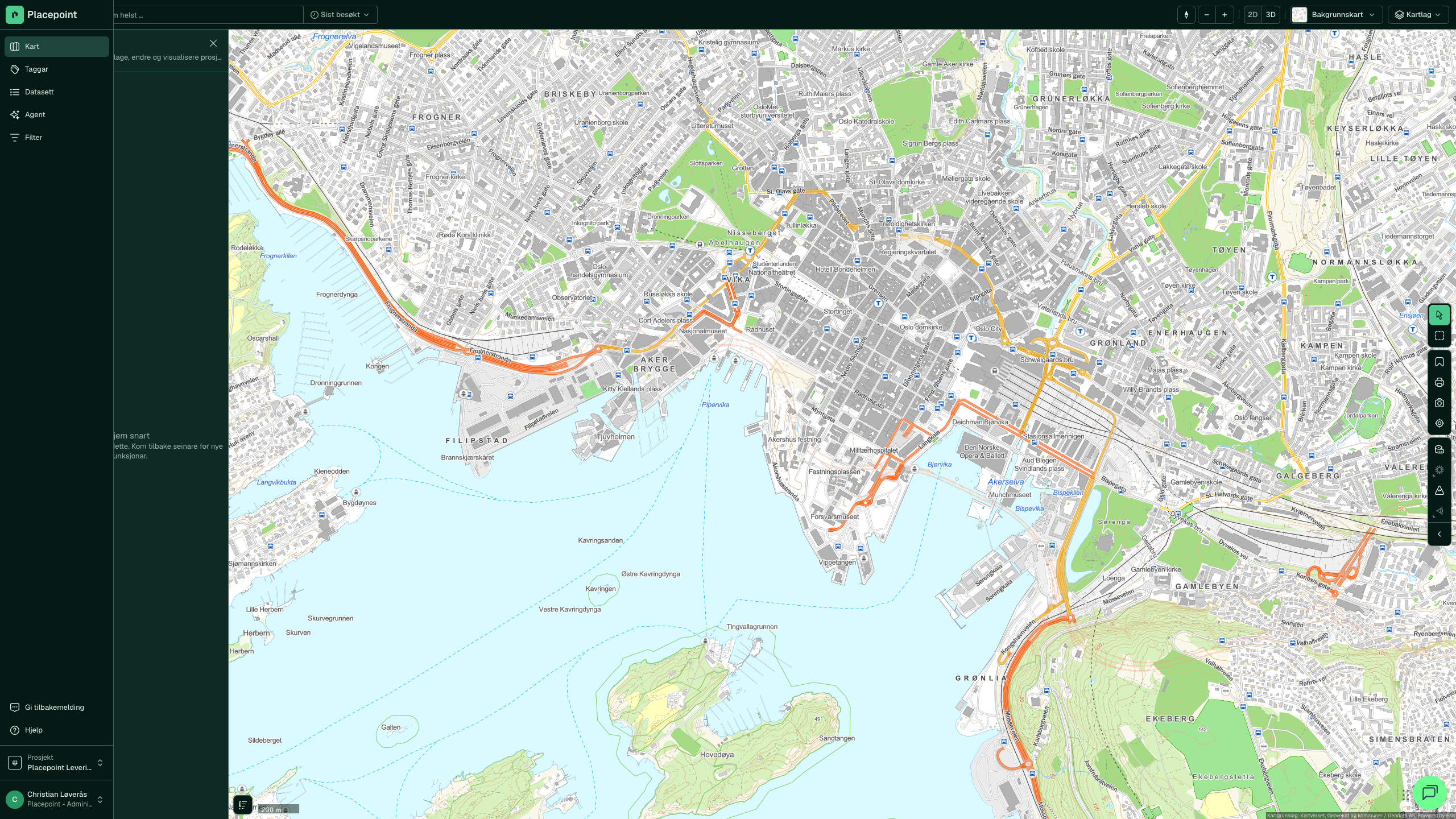

Opne panelet
Klikk 3D-Designar i venstremenyen. Panelet viser samlingane dine og samlingar som er delte med deg. Klikk Opprett ny for å starte ei tom samling.
Kva ei 3D-samling er
Ei samling er ei scene knytt til ein eigedom eller eit prosjekt. Ho kan innehalde:
| Element | Skildring |
|---|---|
| 3D-volum | Føreslåtte bygg du teiknar som klossar med fotavtrykk og høgd |
| Skjulte bygningar | Eksisterande bygg du markerer som rivne i scenarioet |
| Støttelinjer | Byggjegrenser, omsynssoner og hjelpegeometri |
| Terraform-polygon | Terrengarbeid med volum i m³ for cut/fill |
| IFC-modellar | Arkitektfiler lasta opp via Biblioteket |
Lagring skjer automatisk. Du kan ha mange samlingar per prosjekt.
Geometriske analyseverktøy i 3D
Når du er i 3D-modus, blir analyseverktøya viste i høgre rail. Sjå Analyze - geometriske verktøy for oversikt. Verktøya er:
| Verktøy | Typisk bruk |
|---|---|
| Målingar | Mål avstandar og areal (2D og 3D) |
| Dagslys | Visualiser dagslys på fasadar gitt tid og dato |
| Skugge | Vis skuggekast frå omkringliggjande bygg |
| Høgdeprofil | Teikn ei linje for terreng- eller bygningssnitt |
| Siktlinje | Sjekk om to punkt har fri sikt til kvarandre |
| Siktfelt | Synsfelt ("viewshed") frå eit punkt |
Sjå Analyze for detaljar og Moglegheitsstudie for verktøya brukte på éi tomt.
Slik teiknar du eit 3D-volum
- Byt til 3D ved å klikke kube-ikonet i toppmenyen.
- Opne 3D-Designar-panelet og klikk Opprett ny, eller vel ei eksisterande samling.
- Vel verktøyet for 3D-volum i panelet.
- Teikn fotavtrykket på bakkeplan ved å klikke punkta i kartet.
- Oppgi høgda på volumet i meter.
- Bruk Skjul bygningar for å markere eksisterande bygg som rivne i scenarioet.
IFC-import
Last opp arkitektfiler (IFC-format) via Biblioteket i 3D-Designar og plasser modellen på rett koordinat i kartet. Om opplastinga feilar, sjå IFC-opplasting - feilsøking.
Typiske bruksscenario
- Teikne eit 3D-volum for eit føreslått nybygg og sjekke om BRA og BYA held seg innanfor føresegnene i reguleringsplanen. Aktiver Reguleringar-kartlaget som overlay.
- Køyre Dagslys- og Skuggeanalyse for å vurdere verknaden av eit nybygg på utandørs opphaldsareal hos naboane og på nabobygg.
- Importere ei IFC-fil frå arkitekt og plassere ho i kommunal kontekst for stakeholder-presentasjon.
- Estimere grunnarbeid (cut/fill i m³) med Terraform-polygon i tidleg fase.
- Bruke Siktlinje og Siktfelt for å dokumentere at eit føreslått bygg ikkje blokkerer sikt til verneverdige element.
Tips
- Lukk eigedomspanelet (X øvst) før du aktiverer analyseverktøy i høgre rail. Panelet dekkjer over dei.
- Kombiner 3D-volumet med Reguleringar-kartlaget for å sjå om volum eller høgd bryt med føresegner i kommuneplan eller reguleringsplan.
- Terraform-polygon viser berekna cut/fill-volum i m³, som er nyttig for grove kostnadsoverslag.
Skilnader frå v1
- v1 har fire faner i skissemodus: 3D-volum, Skjul bygningar, Støttelinjer og Terra. Placepoint Fusion held på same konseptet.
- v1 har Siktlinje og Siktfelt direkte under 3D-designar. Placepoint Fusion plasserer dei under Analyze i høgre rail.
Sjå også
- Analyze - geometriske analyseverktøy i 3D.
- Moglegheitsstudie - sol, skugge og sikt på éi tomt.
