Korleis bruke kartlag
Eit kartlag legg temadata oppå bakgrunnskartet. Denne sida går heile vegen: finne laget i katalogen, sjå kva det inneheld før du legg det til, lese det mot tomta du sit med, og skru det av igjen.
Kven dette er for
Alle som brukar kartet i Placepoint Fusion. Utviklarar, meklarar, saksbehandlarar, analytikarar og kredittfolk som skal svare på eitt spørsmål om eitt område, og treng rett lag oppe på rett bakgrunn. Sidene som går gjennom ei heil sjekkliste, Moglegheitsstudie og Vurdere risiko, føreset denne.
Eksempelet gjennom sida er Tordenskiolds gate 2 i Oslo sentrum, men ingenting her er stadavhengig: katalogen er den same uansett kvar i landet du står. Kartlag er referansesida med alle kategoriane og kvart enkelt lag.
Sjekklista
| Punkt | Kva du ser etter | Kvar i Placepoint |
|---|---|---|
| Finne laget | Kategori, søk på tvers, favorittar | Katalogen bak Kartlag |
| Vurdere laget | Skildring, kjelde, oppdateringsfrekvens | Detaljruta i katalogen |
| Underkartlag | Kva delar av laget som blir teikna | Detaljruta |
| Avgrensing | Felta laget kan filtrerast på | Detaljruta |
| Slå av og på | Eitt lag om gongen, utan å miste det | Kartlag-panelet øvst til høgre |
| Fargekodar | Kva ei flate eller eit symbol tyder | Teiknforklaring nedst til venstre |
| Bakgrunn | Kart eller flyfoto under laget | Bakgrunnskart i topplinja |
| Mot eigedomen | Kva laget seier om tomta du ser på | Eigedomspanelet med laget på |
Video: frå tomt kart til to aktive lag
Videoen går frå tomt kart til to aktive lag: Støykartlegging etter T-1442 og Trafikkulukker - varmekart, begge funne via søkefeltet i katalogen. Deretter skrur brytarane i Kartlag-panelet eitt lag om gongen av og på, utan at kartet flyttar seg.
Varigheit: 1 minutt og 9 sekund. Heile samlinga ligg på Videoar.
Katalogen
Klikk Kartlag øvst til høgre. Det opnar eit lite panel med laga du allereie har i kartet, og Bla i kartlag opnar katalogen.

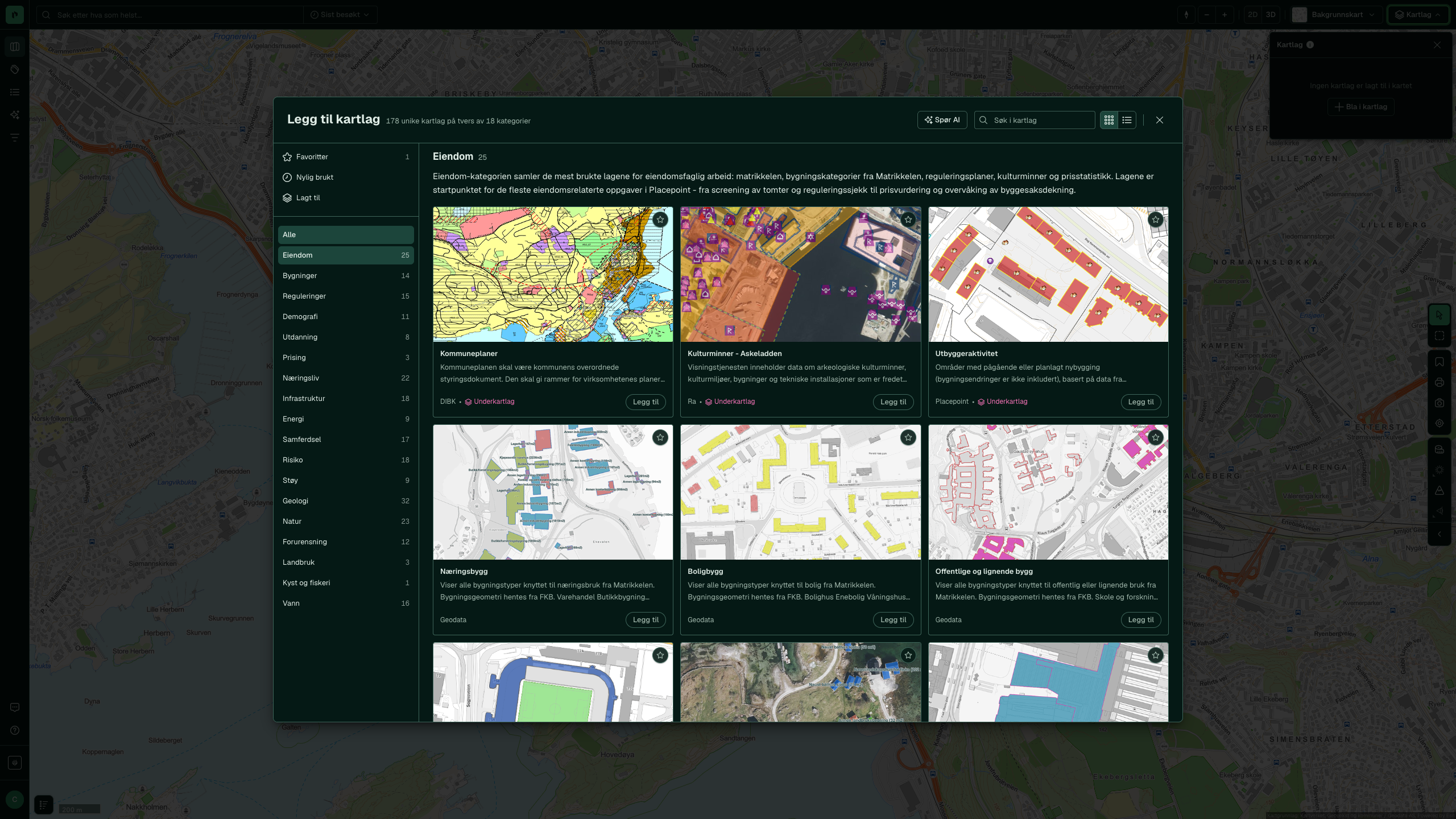

Katalogen er delt i to: kategorilista til venstre, og eitt kort per lag til høgre. Kvart kort har ein miniatyr av stilarket, ein kort faktatekst, leverandøren laget kjem frå, ei stjerne for favoritt og knappen Legg til. Har laget underkartlag eller filter, står det som eit merke på kortet. Knappane ved sida av søkefeltet byter mellom rutenett og liste; lista får plass til fleire lag på skjermen.
Over kategoriane ligg fire inngangar: Favorittar er laga du har merkt med stjerne, Nyleg brukt dei du har hatt oppe før, Lagt til dei som ligg i kartet no, og Alle heile katalogen.
Finn laget
Tre vegar inn, og kva for ein du tek kjem an på om du veit kva laget heiter.

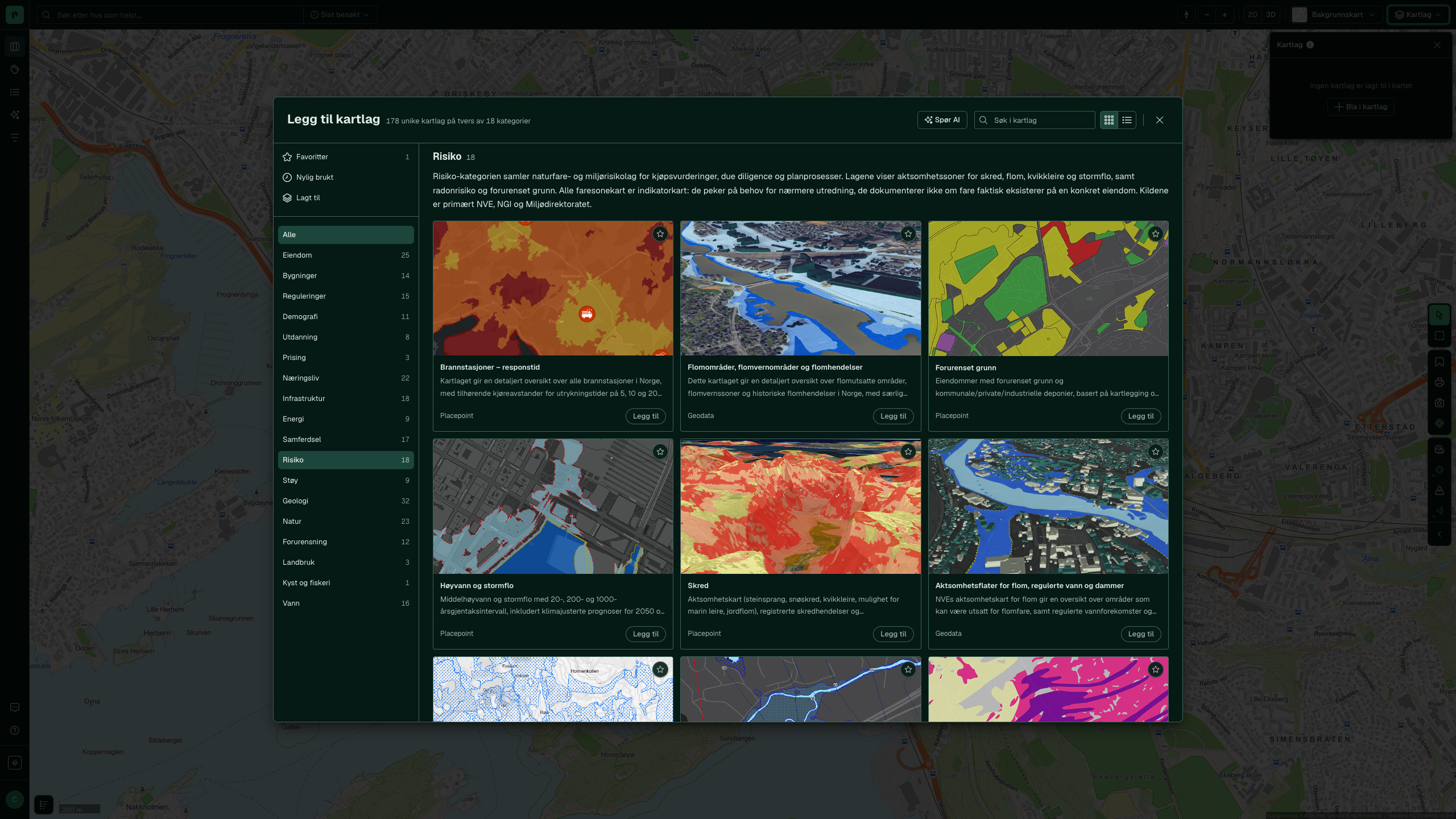

Vel du ein kategori, viser katalogen berre den, med ei innleiing som seier kva kategorien samlar og kvar dataa kjem frå. Det er vegen å gå når du veit kva slags spørsmål du har, men ikkje kva for eit lag som svarar på det.

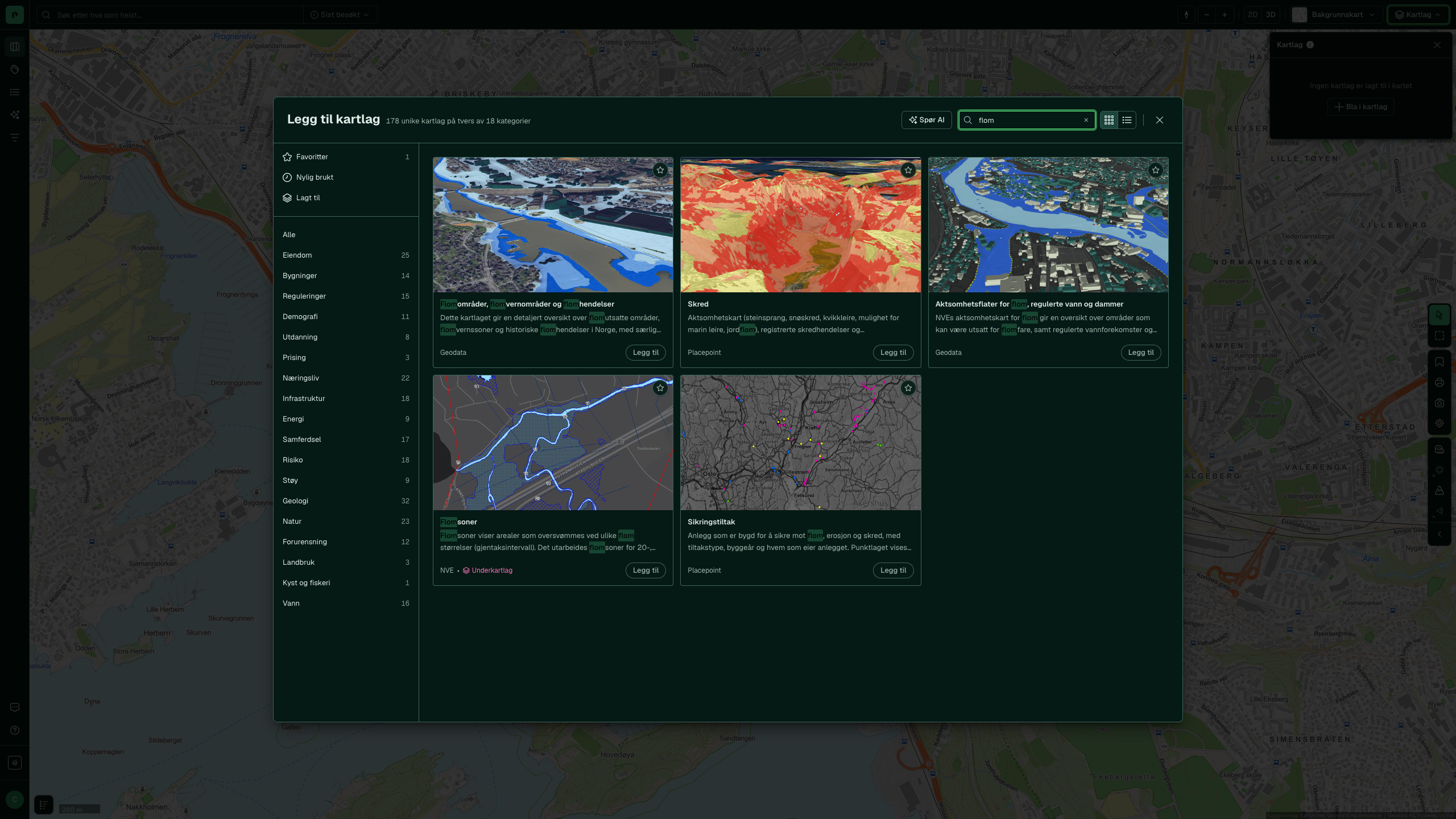

Søkefeltet går på tvers av alle kategoriar, og leitar i skildringa så vel som i namnet. Skriv "flom" og du får flaumsonene og aktsemdsflatene, men òg Skred og Sikringstiltak, som ikkje har ordet i namnet. Det er den raskaste vegen når du veit kva du ser etter, og den finn lag ein kategoriveg ville gått forbi.

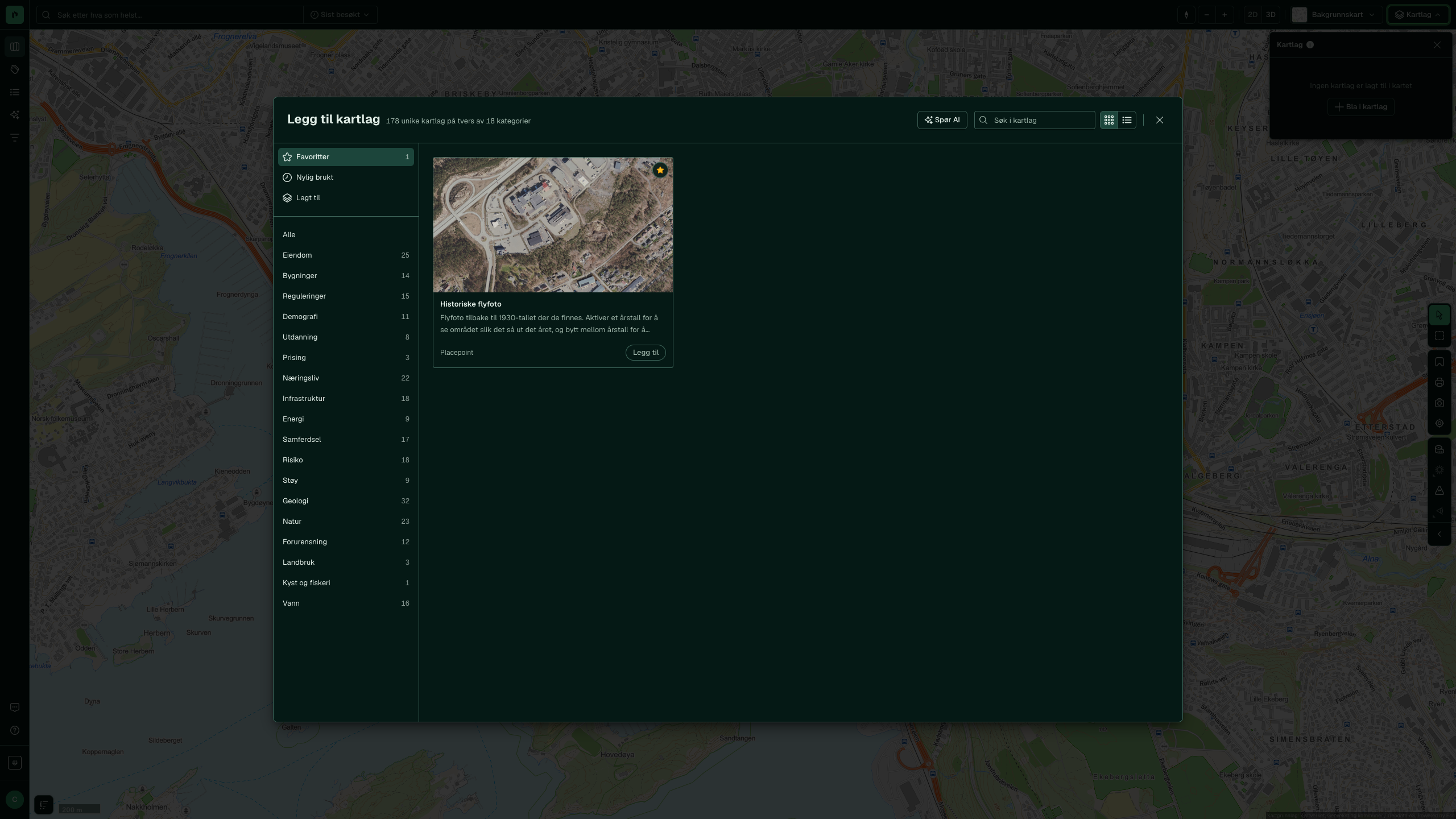

Stjerna på kortet legg laget under Favorittar. Køyrer du den same runden på tomt etter tomt, er det her du slepp å søkje på nytt kvar gong. Nyleg brukt gjer halve jobben av seg sjølv for lag du nettopp har hatt oppe.
Sjå kva laget inneheld før du legg det til

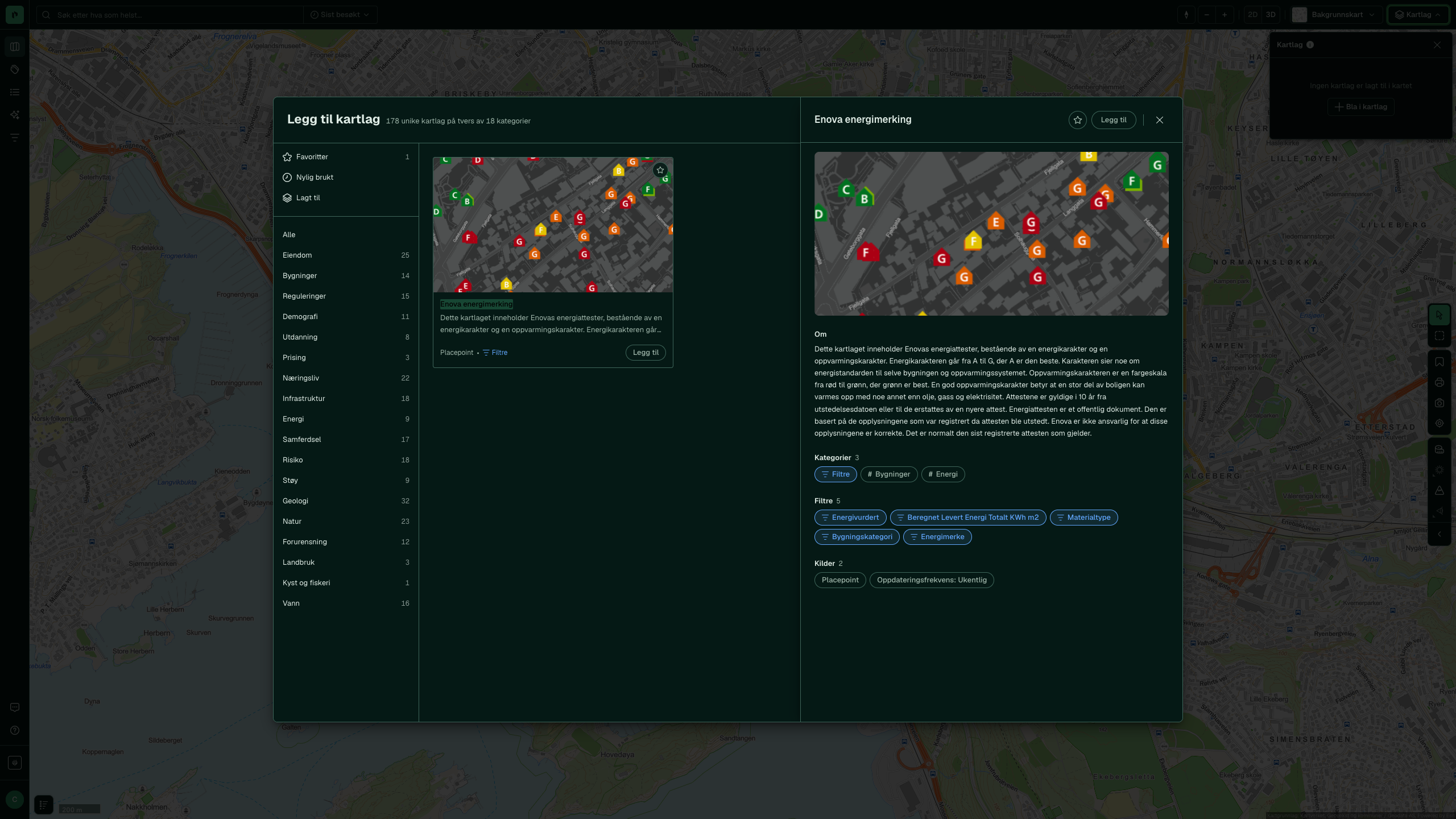

Klikk namnet på eit kort, så opnar detaljruta seg til høgre. Ho svarar på det kortet ikkje har plass til.
Om-teksten er som regel leverandøren si eiga skildring av datasettet. Under den står kategoriane laget er filt under, og nedst Kjelder, med leverandøren og kor ofte laget blir oppdatert. For Enova energimerking er kjelda Placepoint og oppdateringsfrekvensen vekentleg. Det er den linja som avgjer om laget er ferskt nok til spørsmålet du stiller.
Underkartlag
Eit samansett lag teiknar fleire ting samtidig, og detaljruta listar dei med kvar si skildring.

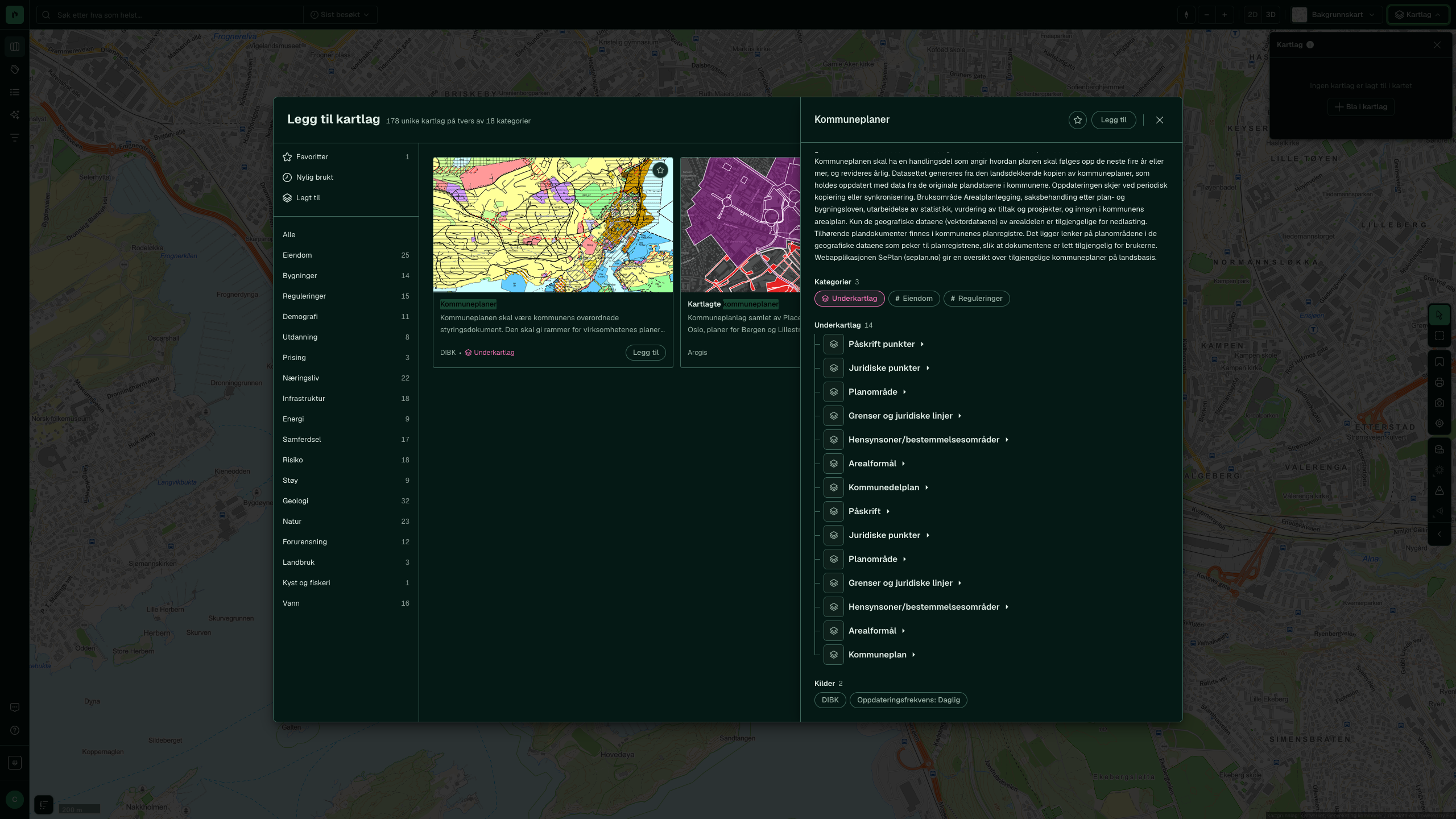

Kommuneplanar har fjorten underkartlag, delt i éi gruppe for kommunedelplanen og éi for kommuneplanen sjølv: påskrift, juridiske punkt, planområde, grenser og juridiske linjer, omsynssoner og arealformål. Kvart av dei kan skruast av og på for seg. Skal du berre sjå plangrensene, er det underkartlaget du lèt stå på, og resten blir liggjande av vegen.
Kva eit lag kan avgrensast på
Eit lag med filter viser dei i same rute, som ei liste over felta laget kan avgrensast på. Enova energimerking har fem: Energivurdert, Beregnet Levert Energi Totalt KWh m2, Materialtype, Bygningskategori og Energimerke. Kortet i katalogen merkjer laget med Filter, så du ser det før du opnar ruta. Felta per lag står òg i Filtrering-avsnittet på laget si eiga side under Kartlag.
Kartlag-panelet

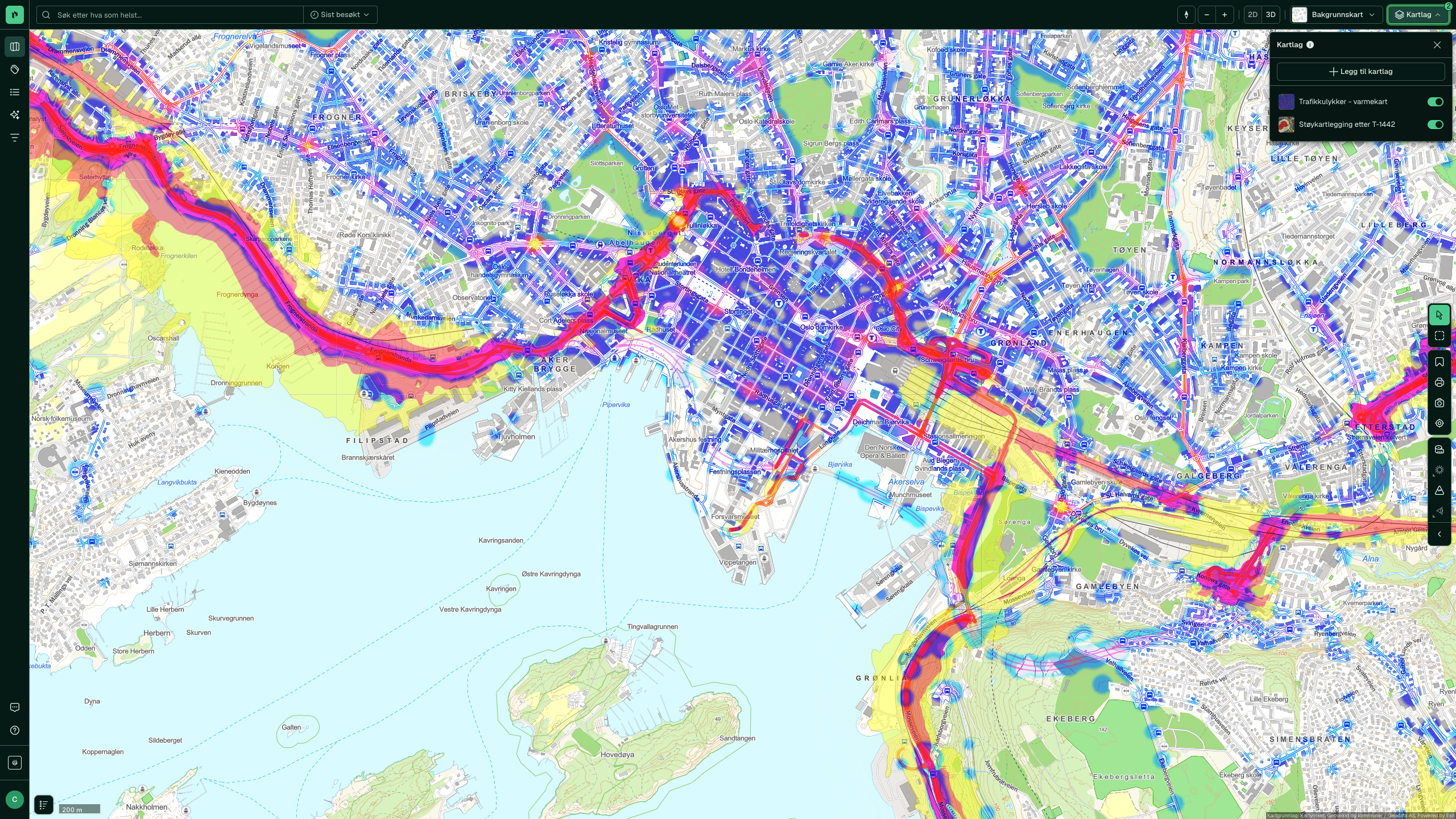

Laga du har lagt til ligg som rader i panelet bak Kartlag øvst til høgre.
Kvar rad har miniatyren til laget, namnet og ein brytar. Brytaren skjuler laget utan å fjerne det, som er skilnaden på å samanlikne to lag og å måtte finne det eine igjen etterpå. Radene kan dragast i rekkjefølgje, og det avgjer kva for eit lag som blir teikna øvst når to flater dekkjer kvarandre.
Fleire val på rada gir to ting: Sjå teiknforklaring opnar fargekodane for akkurat dette laget, og Fjern frå meny tek det ut av kartet. Eit fjerna lag er ikkje tapt; det ligg under Nyleg brukt i katalogen.
Teiknforklaringa
Ikonet nedst til venstre i kartet opnar Teiknforklaring, og ho er open i kvart kartbilete på denne sida. Utan henne er eit lag fargar utan nøkkel.

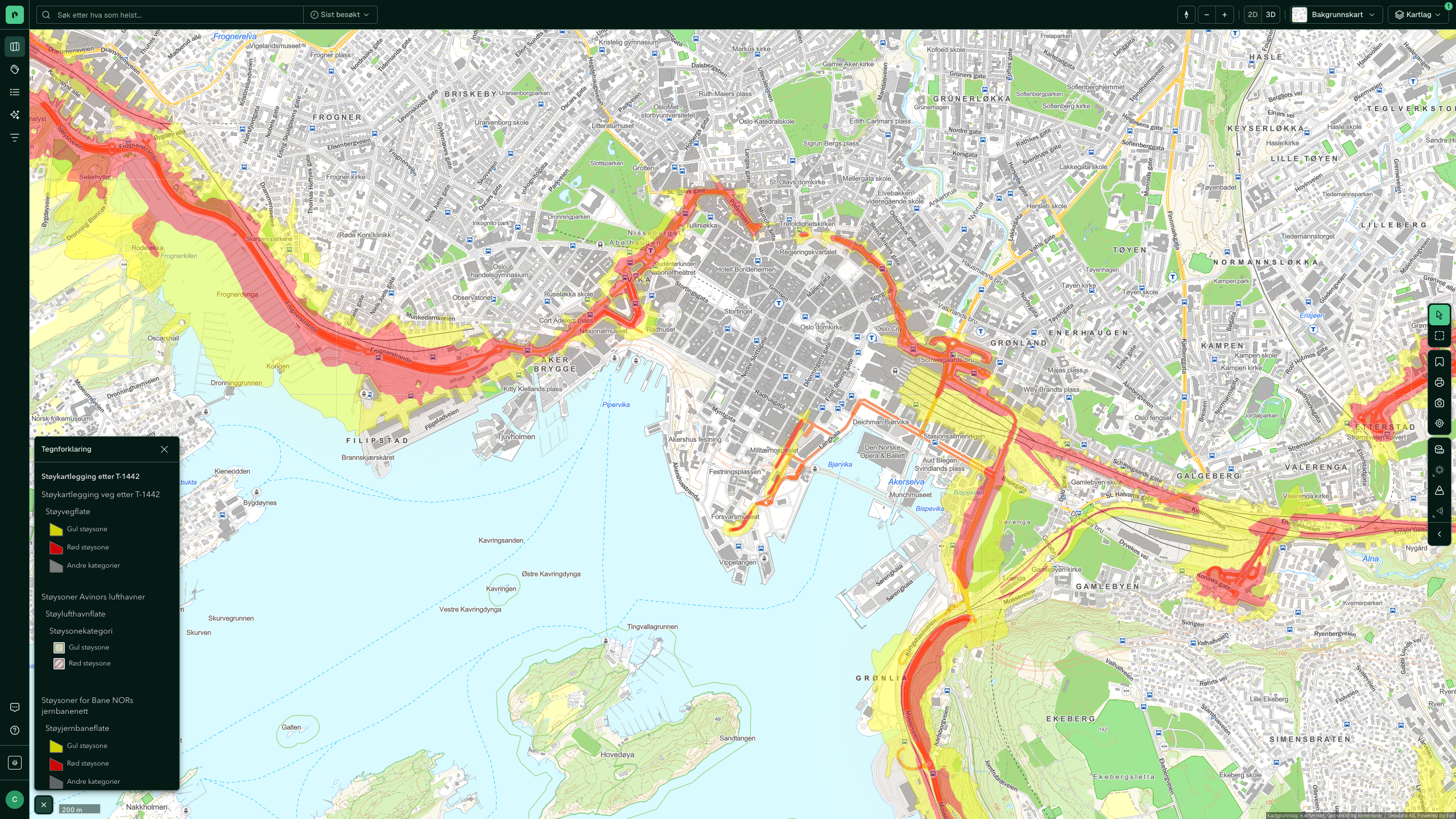

Støykartlegging etter T-1442 er eit godt eksempel på kvifor. Laget teiknar tre kjelder i same flate, og teiknforklaringa deler dei: støysoner for veg, for lufthamnene til Avinor og for jernbanenettet til Bane NOR, kvar med gul og raud sone. Den gule flata langs Ring 1 og den gule flata rundt eit jernbanespor er ikkje det same funnet, og det er teiknforklaringa som seier kva for ei som er kva.
Teiknforklaringa listar alle aktive lag under kvarandre. Har laget inga teiknforklaring, seier ruta det i staden for å stå tom.
Kombiner lag
Lag frå ulike kategoriar kan ligge i kartet samtidig, og det er som regel kombinasjonen som svarar på spørsmålet.

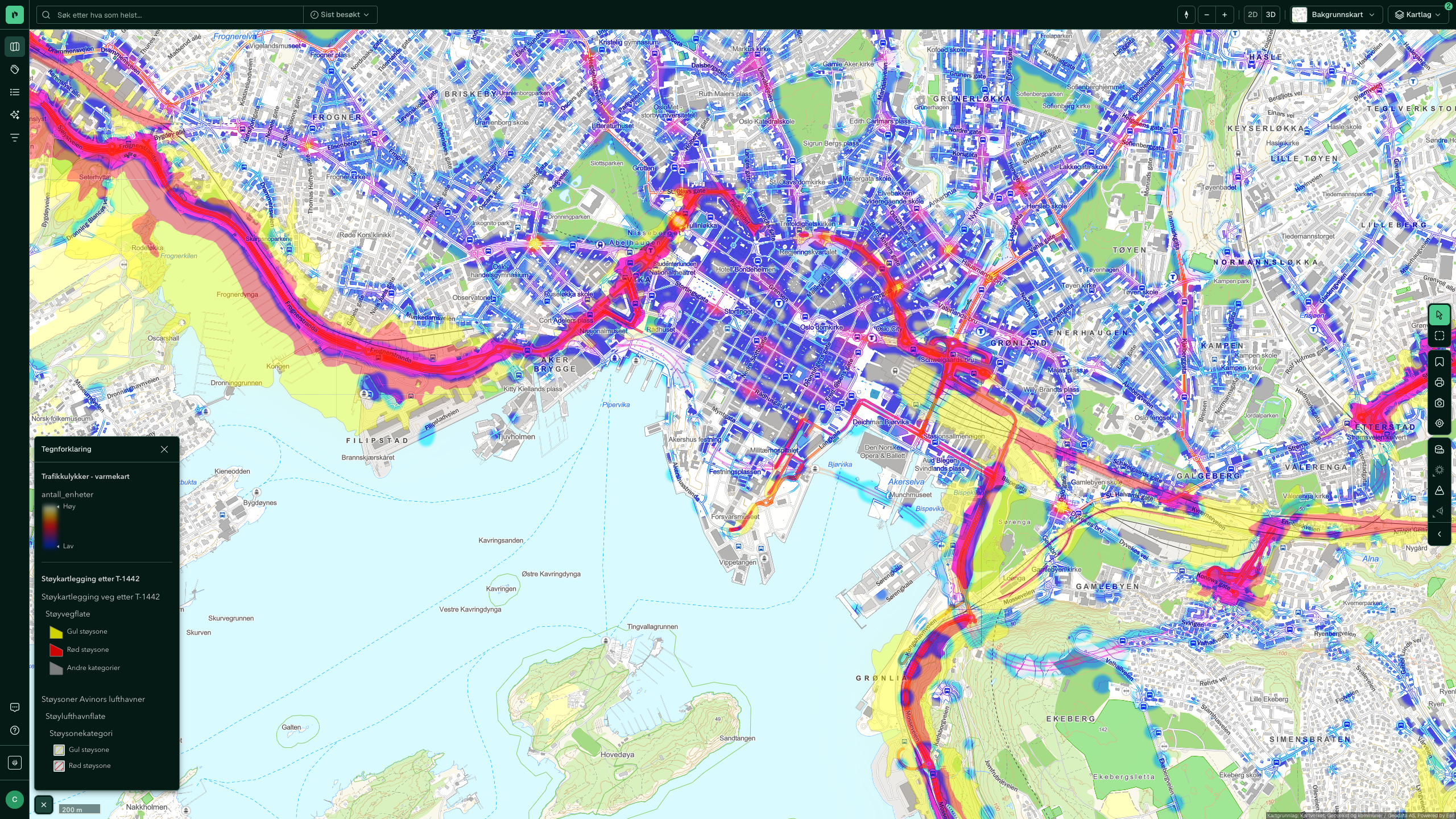

Her ligg støysonene under varmekartet for trafikkulukker. Dei to heng saman: der trafikkmengda er høg nok til å gi raud støysone, er det òg der ulukkene samlar seg. To flater oppå kvarandre er samtidig vanskelege å lese, og det er då brytaren i Kartlag-panelet gjer jobben: vis eitt lag, sjå på det, vis det andre.
| Formål | Lag å kombinere |
|---|---|
| Naturfare samla | Risiko: skred, flaum og kvikkleire |
| Geoteknisk screening | Risiko og Geologi: kvikkleire, flaum og lausmassar |
| Bustad-eignaheit | Risiko, Støy og Forureining |
| Sosioøkonomi | Demografi: befolkning, inntekt og aldersfordeling |
| Utbyggingspotensial | Reguleringar og Bygningar |
ℹ Lag som hentar data frå ei WMS- eller WFS-teneste, mellom anna kvikkleire, skred og laga frå Norges geologiske undersøkelse (NGU), brukar nokre sekund på å teikne seg første gongen. Eit lag som ser tomt ut rett etter at du la det til, er som regel berre ikkje ferdig lasta.
Bakgrunnskart
Laget blir teikna oppå eit bakgrunnskart, og kva for eit bakgrunnskart du har under, endrar kva du faktisk ser.

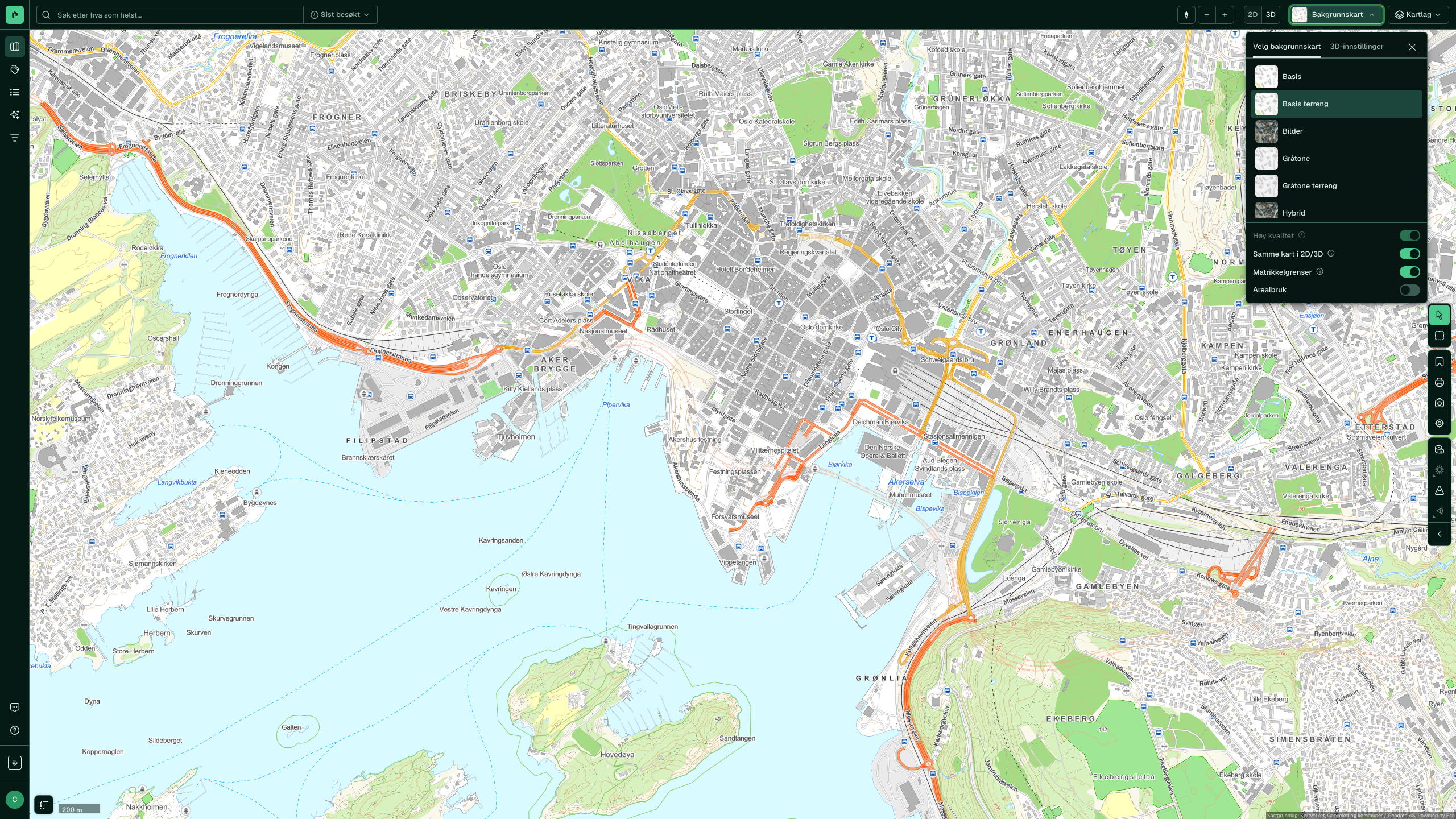

Bakgrunnskart i topplinja opnar veljaren. Standarden er Basis terreng, eit lyst kart der laga får stå fram, og han er brukt i alle dei andre bileta her. Under lista ligg brytarane for matrikkelgrenser og arealbruk, og ei eiga fane for 3D-innstillingar.

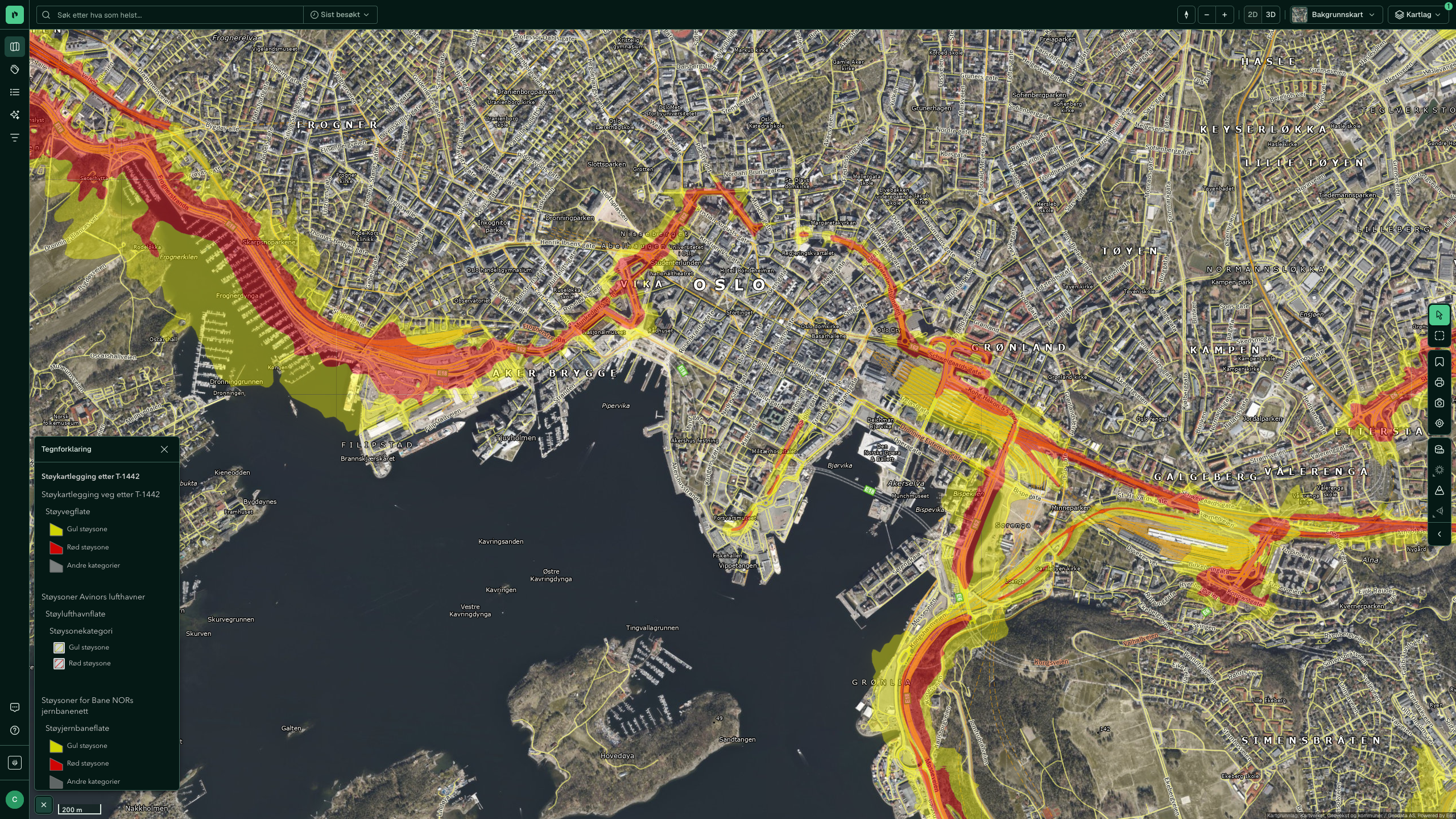

Hybrid legg det same laget oppå flyfoto med stadnamn. Skilnaden er ikkje kosmetisk: på Basis terreng ser du at støysona dekkjer eit kvartal, på Hybrid ser du kva som står i kvartalet. For støy, flaumsoner og alt anna som skal vurderast mot faktisk busetnad, er det flyfotoet som avgjer saka.
Les laget mot tomta
Eit lag over eit område er ein observasjon. Eit lag over eigedomen du sit med, er eit funn.

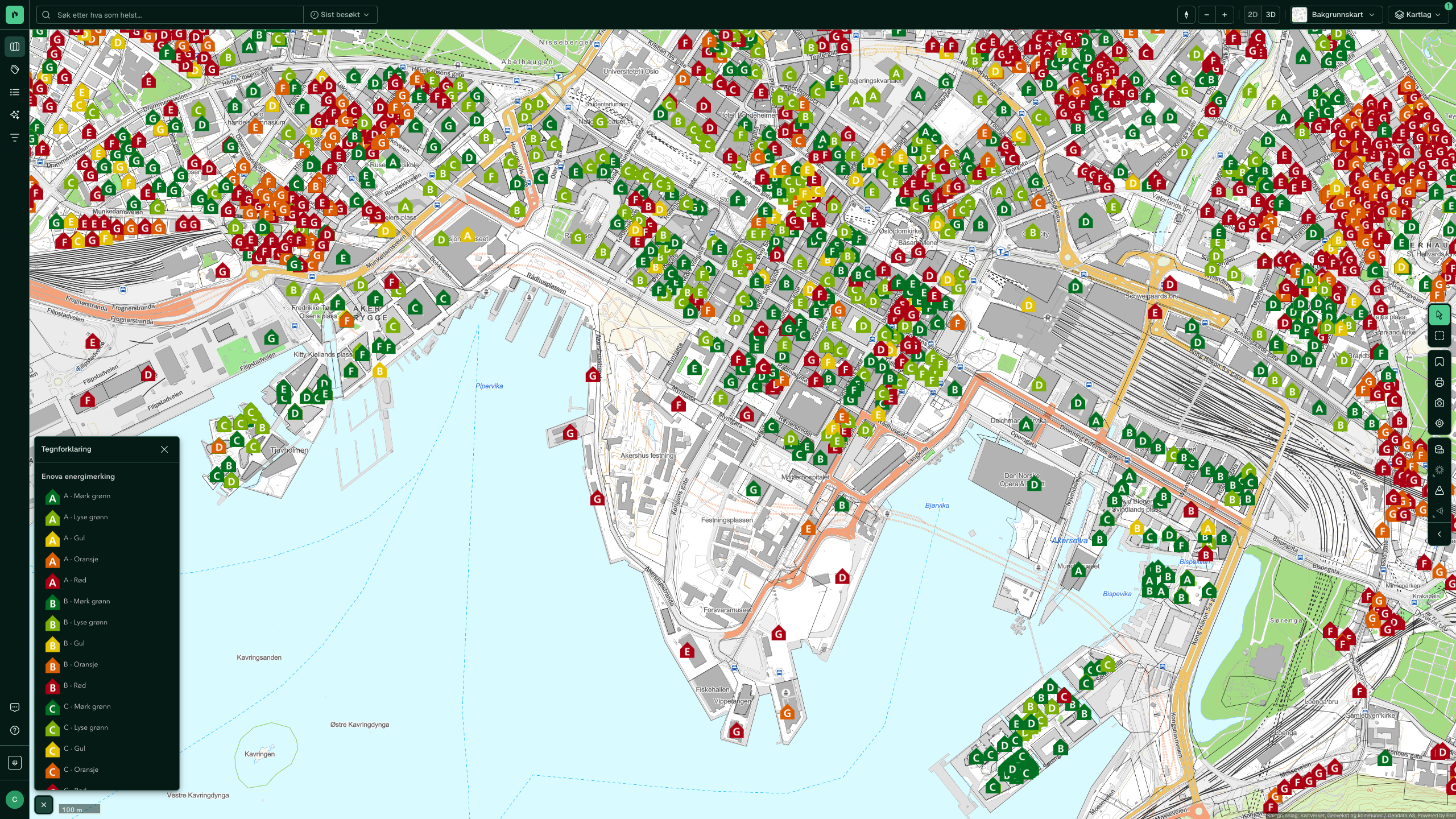

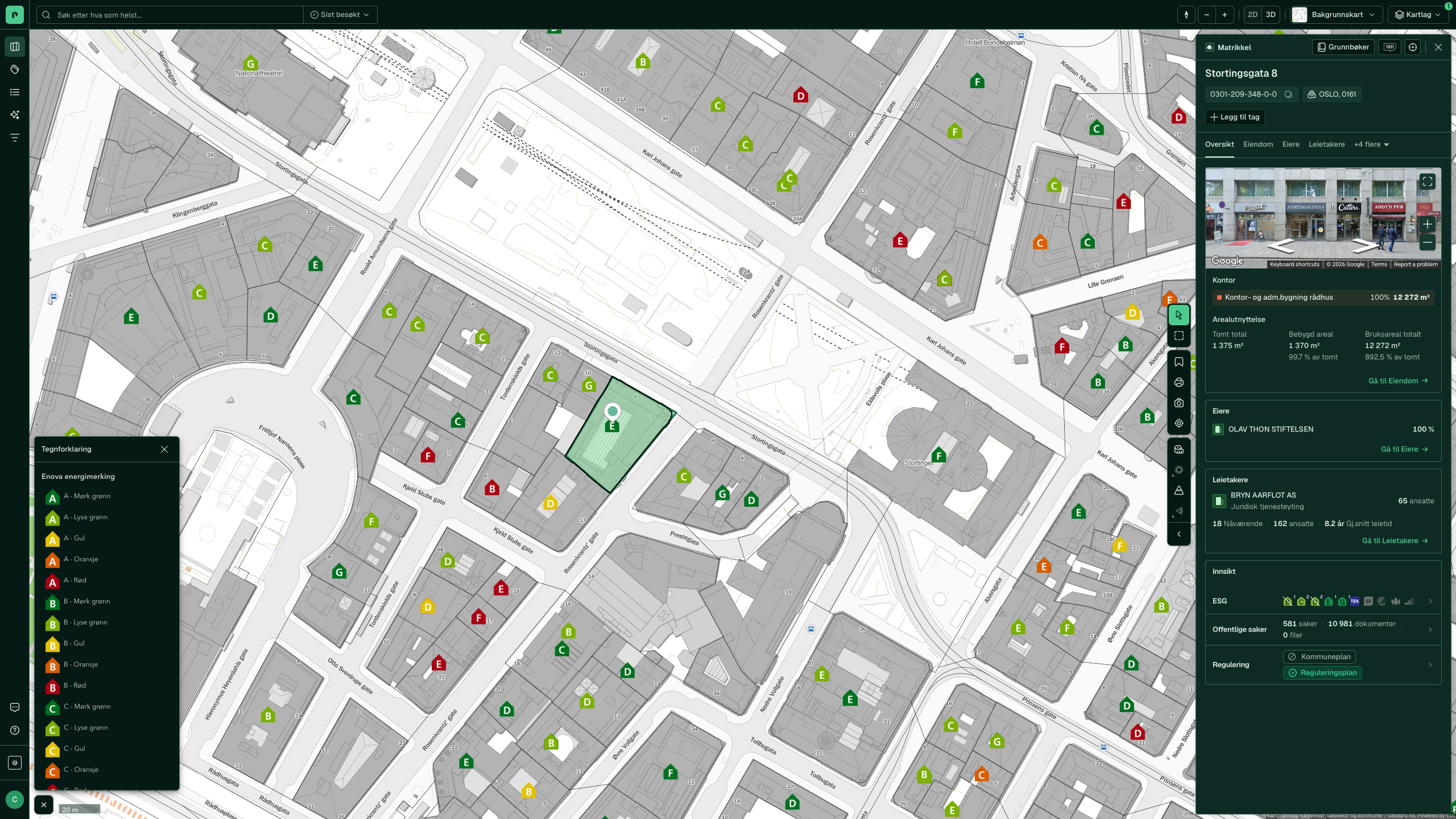

Klikk tomta så Eigedomspanelet opnar seg, og lat laget ligge. Då les du dei to saman: panelet seier kva eigedomen er, laget seier kva han ligg i. Energimerket frå Enova SF på nabobygga set eigedomen sin eigen energiattest i samanheng, og det same grepet verkar for kvart av punkta på ein moglegheitsstudie eller ein risikorunde.
Skjermbiletet frå kartet, med teiknforklaringa open, går rett inn i saksframlegget. Taggar held eigedomane som skal gjennom same runde.
