3D-Designer
3D-Designer är Placepoints modelleringsmodul. Du skapar 3D-samlingar med föreslagna byggnader, justerar terräng, importerar IFC-filer och delar scenariot med kollegor.
Öppna panelen

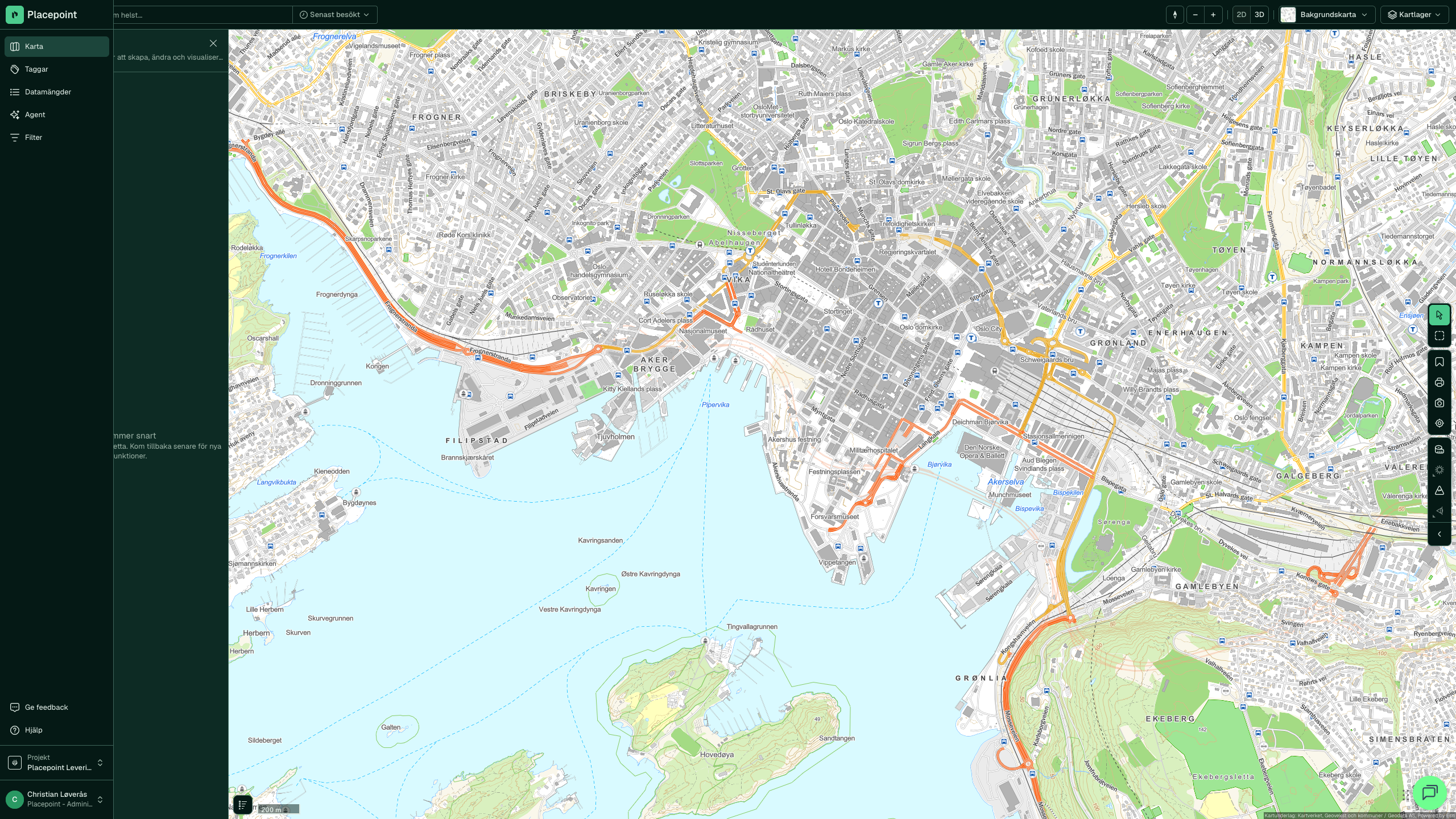

Klicka på 3D-Designer i vänstermenyn. Panelen visar dina samlingar och samlingar som delats med dig. Klicka på Skapa ny för att starta en tom samling.
Vad en 3D-samling är
En samling är en scen kopplad till en fastighet eller ett projekt. Den kan innehålla:
| Element | Beskrivning |
|---|---|
| 3D-volymer | Föreslagna byggnader som du ritar som klossar med fotavtryck och höjd |
| Dolda byggnader | Befintliga byggnader som du markerar som rivna i scenariot |
| Stödlinjer | Byggnadsgränser, hensynssoner (hänsynszoner i norsk plan) och hjälpgeometri |
| Terraform-polygoner | Terrängbearbetning med volym i m³ för cut/fill |
| IFC-modeller | Arkitektfiler som laddats upp via Biblioteket |
Sparning sker automatiskt. Du kan ha många samlingar per projekt.
Geometriska analysverktyg i 3D
När du är i 3D-läge visas analysverktygen i höger rail. Se Analyze - geometriska verktyg för en översikt. Verktygen är:
| Verktyg | Typisk användning |
|---|---|
| Mätningar | Mät avstånd och ytor (2D och 3D) |
| Dagsljus | Visualisera dagsljus på fasader utifrån tid och datum |
| Skugganalys | Visa skuggkastning från omkringliggande byggnader |
| Höjdprofil | Rita en linje för terräng- eller byggnadssnitt |
| Siktlinje | Kontrollera om två punkter har fri sikt till varandra |
| Siktfält | Synfält ("viewshed") från en punkt |
Se Analyze för detaljer och Möjlighetsstudie för verktygen använda på en tomt.
Så ritar du en 3D-volym
- Byt till 3D genom att klicka på kubikonen i toppmenyn.
- Öppna panelen 3D-Designer och klicka på Skapa ny eller välj en befintlig samling.
- Välj verktyget för 3D-volym i panelen.
- Rita fotavtrycket på markplan genom att klicka ut punkterna i kartan.
- Ange volymens höjd i meter.
- Använd Dölj byggnader för att markera befintliga byggnader som rivna i scenariot.
IFC-import
Ladda upp arkitektfiler (IFC-format) via Biblioteket i 3D-Designer och placera modellen på rätt koordinat i kartan. Om uppladdningen misslyckas, se IFC-uppladdning - felsökning.
Typiska användningsscenarier
- Rita en 3D-volym för en föreslagen nybyggnad och kontrollera om BOA och BYA håller sig inom reguleringsplanens bestämmelser. Aktivera kartlagret Planbestämmelser som overlay.
- Kör Dagsljus- och Skugganalys för att bedöma effekten av en nybyggnad på grannars utevistelseyta och angränsande bebyggelse.
- Importera en IFC-fil från arkitekt och placera den i kommunal kontext för presentation för intressenter.
- Uppskatta markarbeten (cut/fill i m³) med Terraform-polygoner i tidigt skede.
- Använd Siktlinje och Siktfält för att dokumentera att en föreslagen byggnad inte blockerar sikten mot kulturhistoriskt värdefulla element.
Tips
- Stäng fastighetspanelen (X längst upp) innan du aktiverar analysverktyg i höger rail. Panelen täcker över dem.
- Kombinera 3D-volymen med kartlagret Planbestämmelser för att se om volym eller höjd bryter mot bestämmelser i kommuneplan eller reguleringsplan.
- Terraform-polygoner visar beräknad cut/fill-volym i m³, vilket är användbart för grova kostnadsuppskattningar.
Skillnader från v1
- v1 har fyra flikar i skissläget: 3D-volym, Dölj byggnader, Stödlinjer och Terra. Placepoint Fusion behåller samma koncept.
- v1 har Siktlinje och Siktfält direkt under 3D-designer. Placepoint Fusion placerar dem under Analyze i höger rail.
Se även
- Analyze - geometriska analysverktyg i 3D.
- Möjlighetsstudie - sol, skugga och sikt på en tomt.
