Analys
Analysverktyget låter dig rita ett område på kartan och direkt få ut siffror för byggnadsmassa, ytutnyttjande och demografi. Det är ett snabbt sätt att få kvantitativt stöd för en hypotes ("hur hög är genomsnittlig BYA här?", "hur många bor inom 400 meter?") utan att behöva gå in på varje enskild fastighet. Geometriska 3D-verktyg (dagsljus, skugga, siktlinje med flera) ligger i verktygsraden till höger och är tillgängliga i 3D-läget.
Yt- och demografianalyser (analysmenyn)

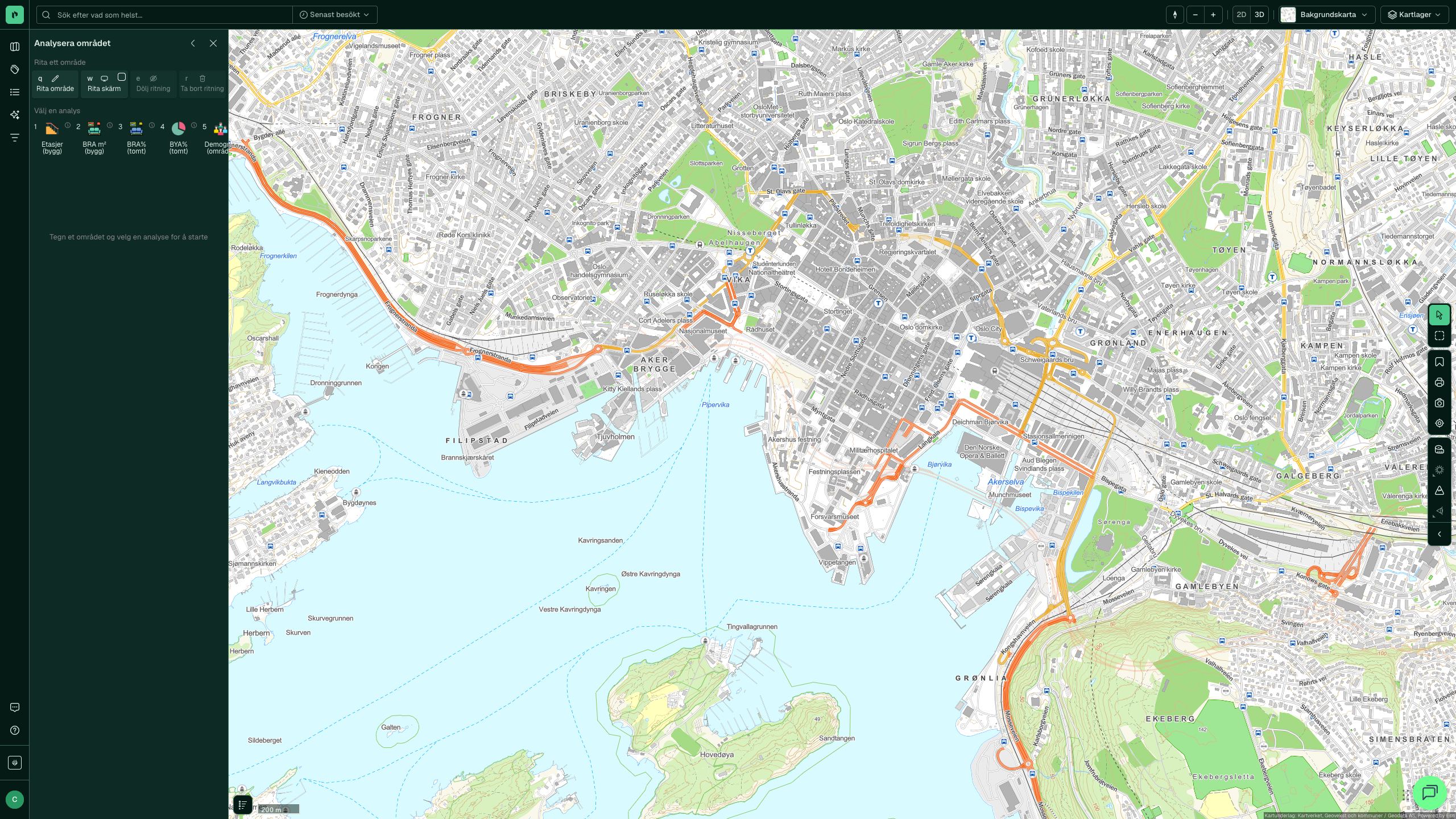

Klicka på Analysera i vänstermenyn för att öppna analysmenyn.
Tillgängliga analyser
| Analys | Vad du får | Typisk användning |
|---|---|---|

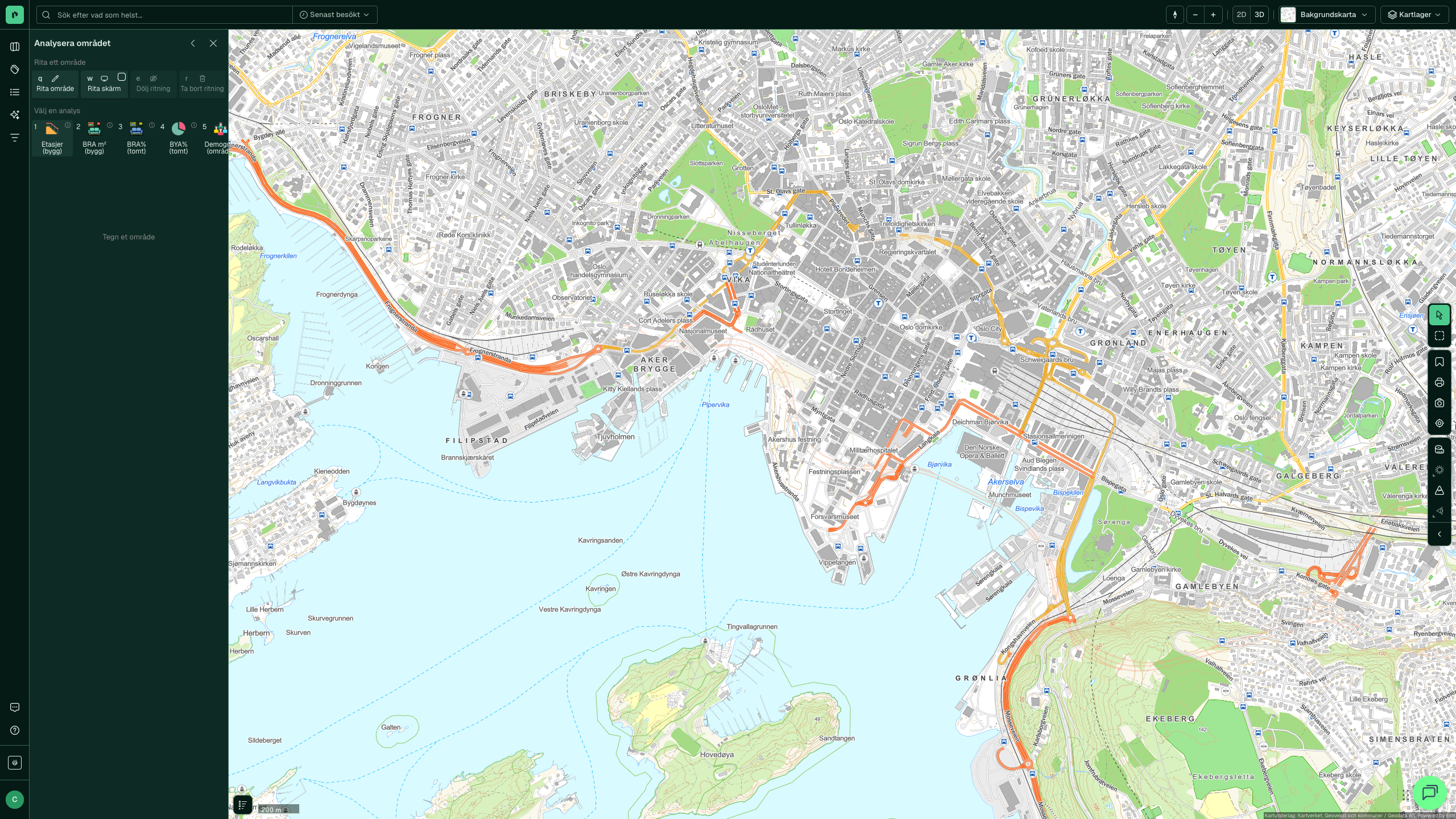

| Våningsplan (byggnad) | Antal våningar per byggnad inom det ritade området, med färgskala och statistik | Hitta byggnader med utbyggnadspotential |
| BOA m² (byggnad) | Bruksarea per byggnad i m² | Bedöma byggnadsmassans storlek i ett område |
| BOA% (tomt) | Bruksarea som andel av tomtytan | Identifiera underutnyttjade tomter |
| BYA% (tomt) | Bebyggd yta som andel av tomtytan | Korskontroll mot tillåten BYA i planbestämmelserna |
| Demografi (område) | Befolkning, åldersfördelning, inkomst, hushållssammansättning | Bedöma köpkraft och demografisk profil |
Färgskalan på kartan kalibreras dynamiskt utifrån värdena inom det ritade området: färgerna är relativa, inte absoluta, och lämpar sig för jämförelse inom området.
Arbetsflödet
- Klicka på Analysera i vänstermenyn.
- Välj en analys i listan i panelen.
- Rita ett område på kartan med ett av ritverktygen (se nedan).
- Resultaten visas i panelen och som färgat överlägg på kartan.
- Justera eller rita på nytt för att se hur siffrorna ändras.
Ritverktyg
| Verktyg | Funktion |
|---|---|
| Pekare | Klicka på en enskild fastighet |
| Rektangel | Dra en rektangel för att välja allt inom |
| Lasso | Rita en frihandsform för att välja allt inom |
Vissa verktyg visar aggregerade siffror direkt:
Geometriska analysverktyg (verktygsraden till höger, endast 3D)
I 3D-vyn visas sex extra ikoner längs kartans högra kant.
| Verktyg | Funktion | Tillgänglig |
|---|---|---|
| Mätningar | Mät avstånd och ytor | 2D och 3D |

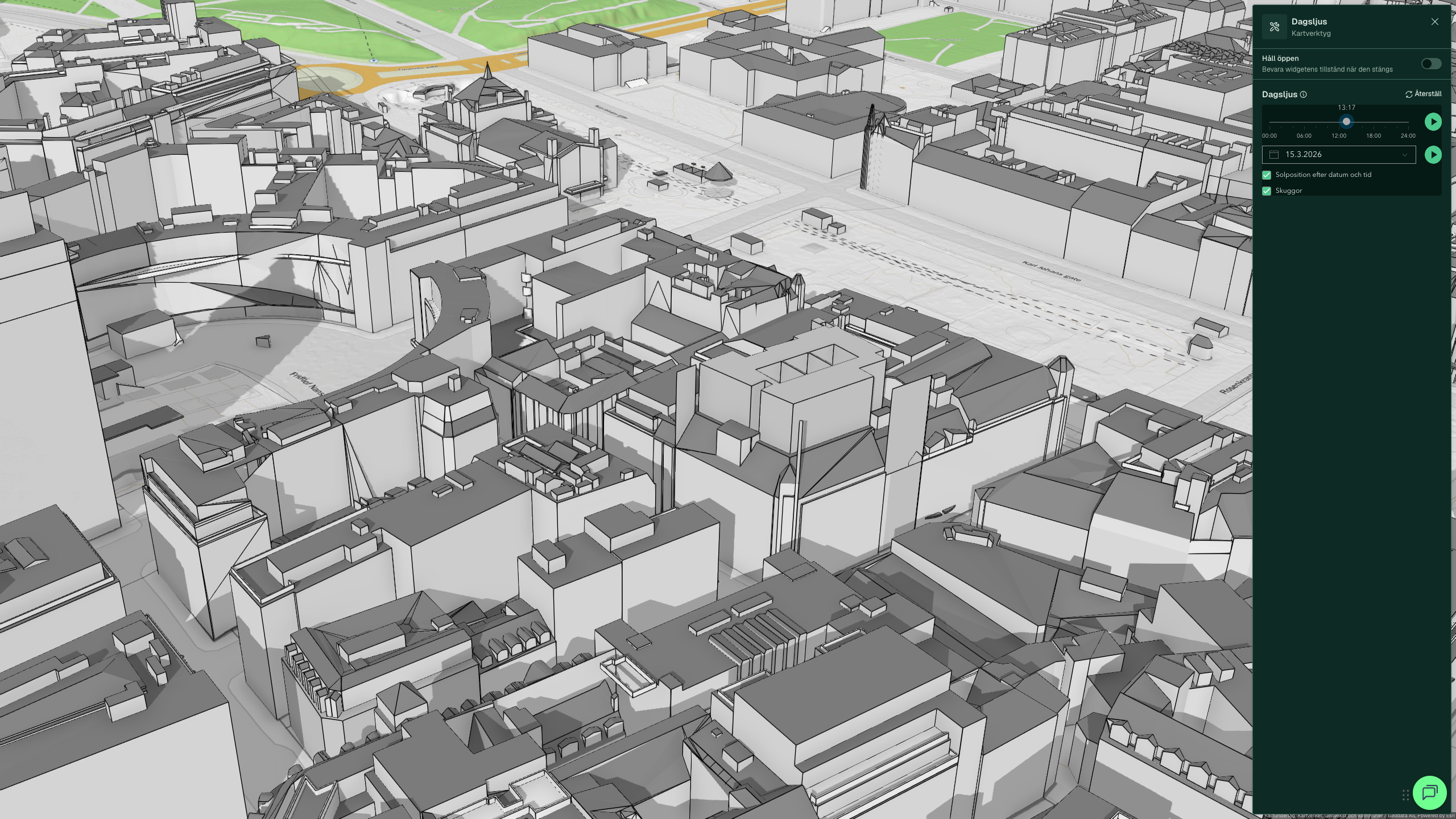

| Dagsljus | Visualisera dagsljus på fasader utifrån tid och datum | Endast 3D |

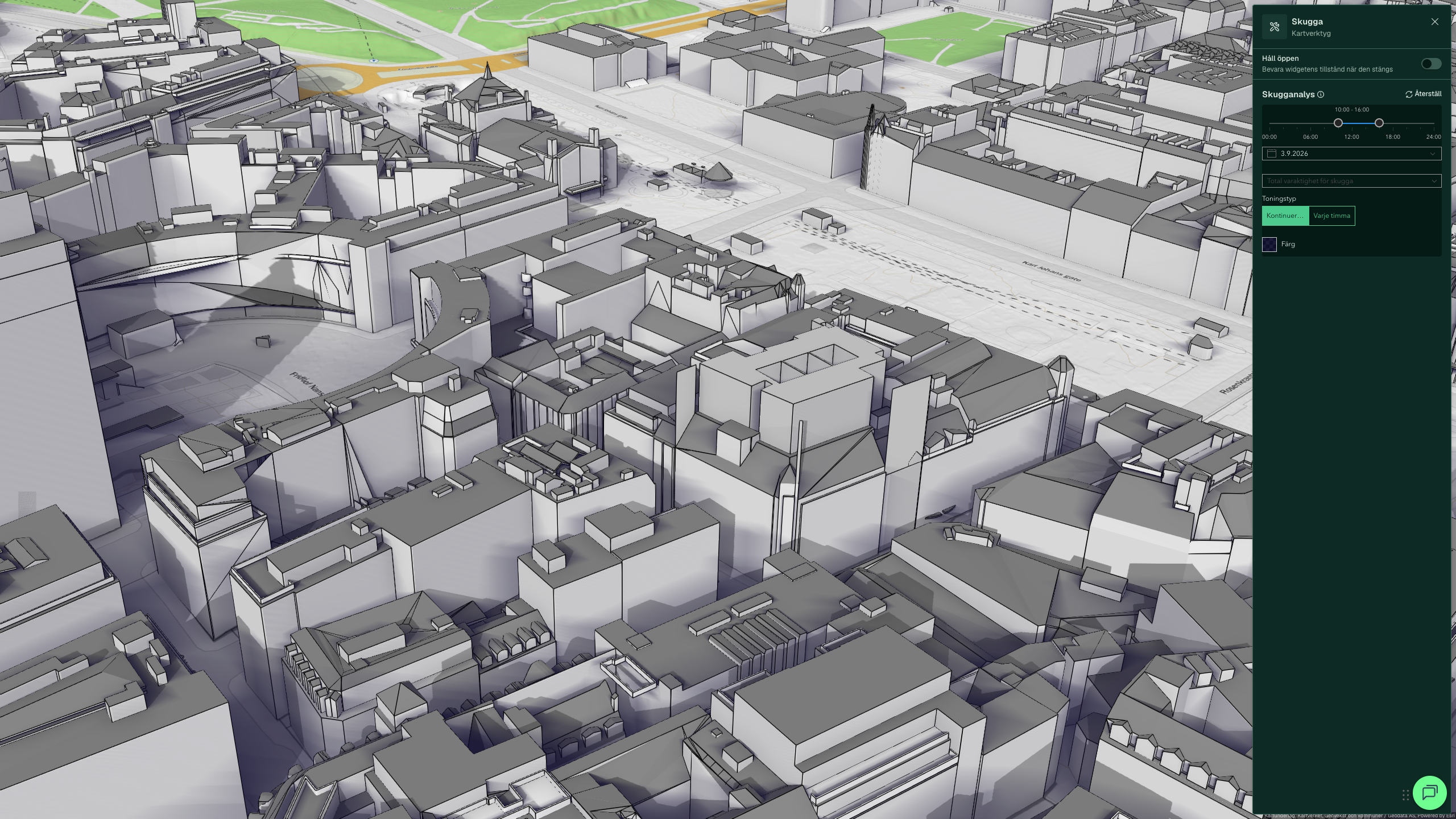

| Skugganalys | Visa skuggkastning från omkringliggande byggnader | Endast 3D |
| Höjdprofil | Rita en linje för terräng- eller byggnadssnitt | Endast 3D |
| Siktlinje | Kontrollera om två punkter har fri sikt | Endast 3D |
| Siktfält | Synfält ("viewshed") från en punkt | Endast 3D |
Så använder du ett 3D-verktyg
- Byt till 3D genom att klicka på knappen 3D överst i kartan.
- Stäng fastighetspanelen om den är öppen (X överst). Panelen täcker verktygsraden till höger.
- Klicka på byggnaden eller ytan du vill analysera i kartan.
- Klicka på verktyget i raden till höger.
- Följ instruktionerna i panelen som visas.
Konfigurera analysen
Varje verktyg öppnar sin egen panel med parametrar:
| Verktyg | Parametrar |
|---|---|
| Dagsljus / Skugganalys | Månad, dag, klockslag. Animera över ett dygn för att se solens vandring. |

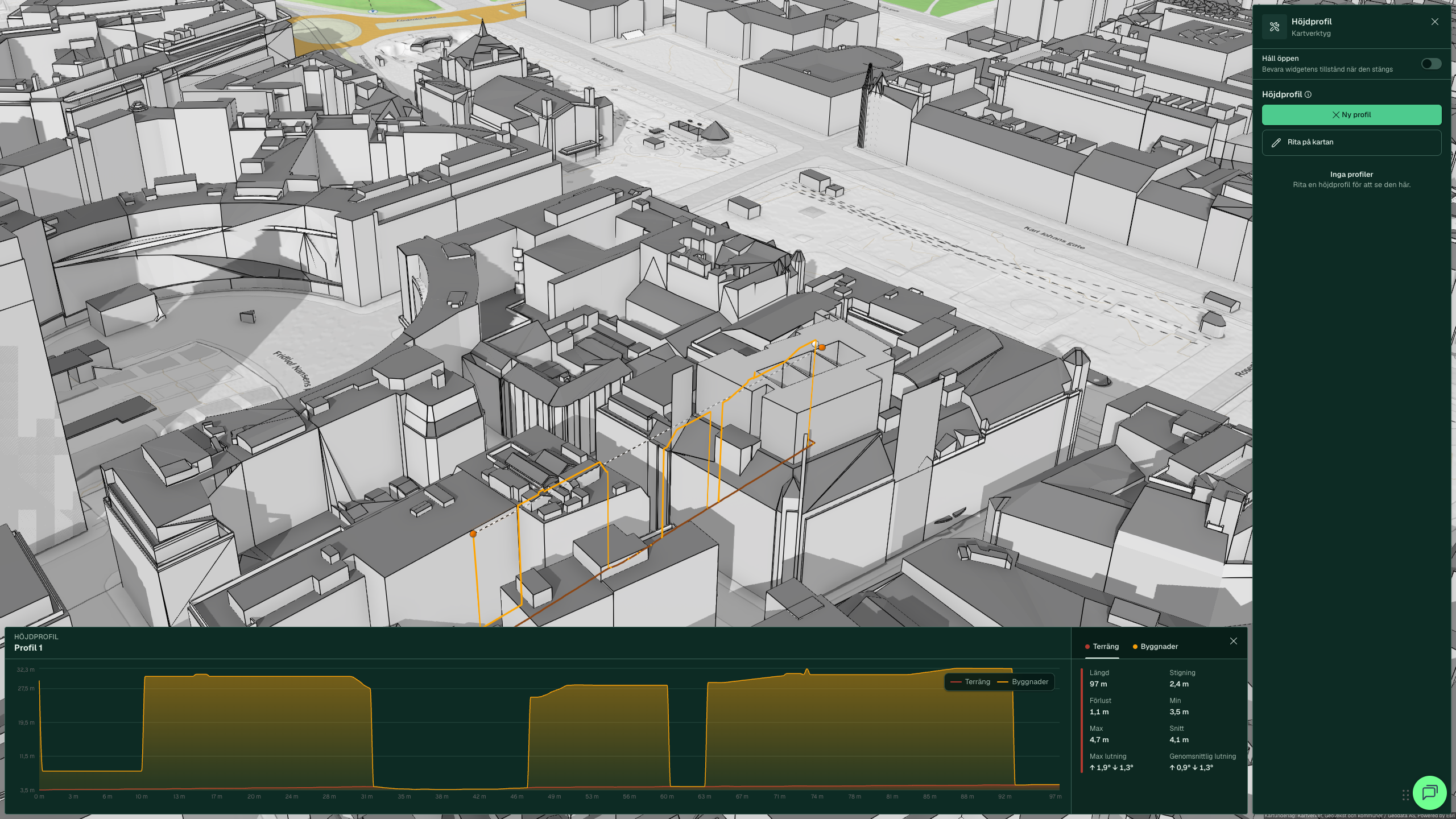

| Höjdprofil | Rita en rutt med en eller flera punkter längs marken. Profilen visas som diagram med egna kurvor för terräng och byggnader, och sammanfattar längd, stigning, fall, min-, max- och snitthöjd samt lutningsgrad. |

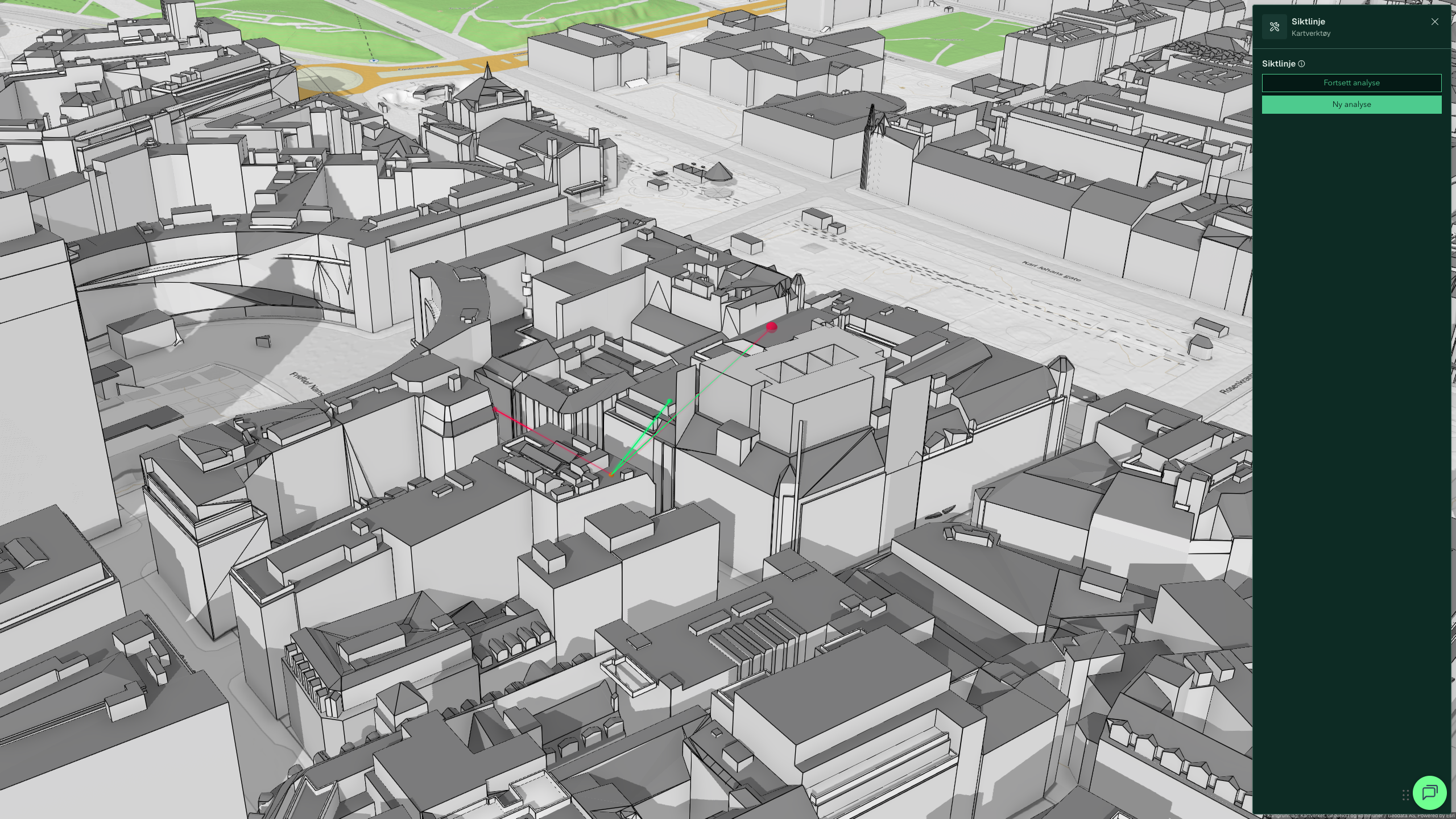

| Siktlinje | Placera observatör och målpunkt. Appen anger fri eller blockerad sikt. |

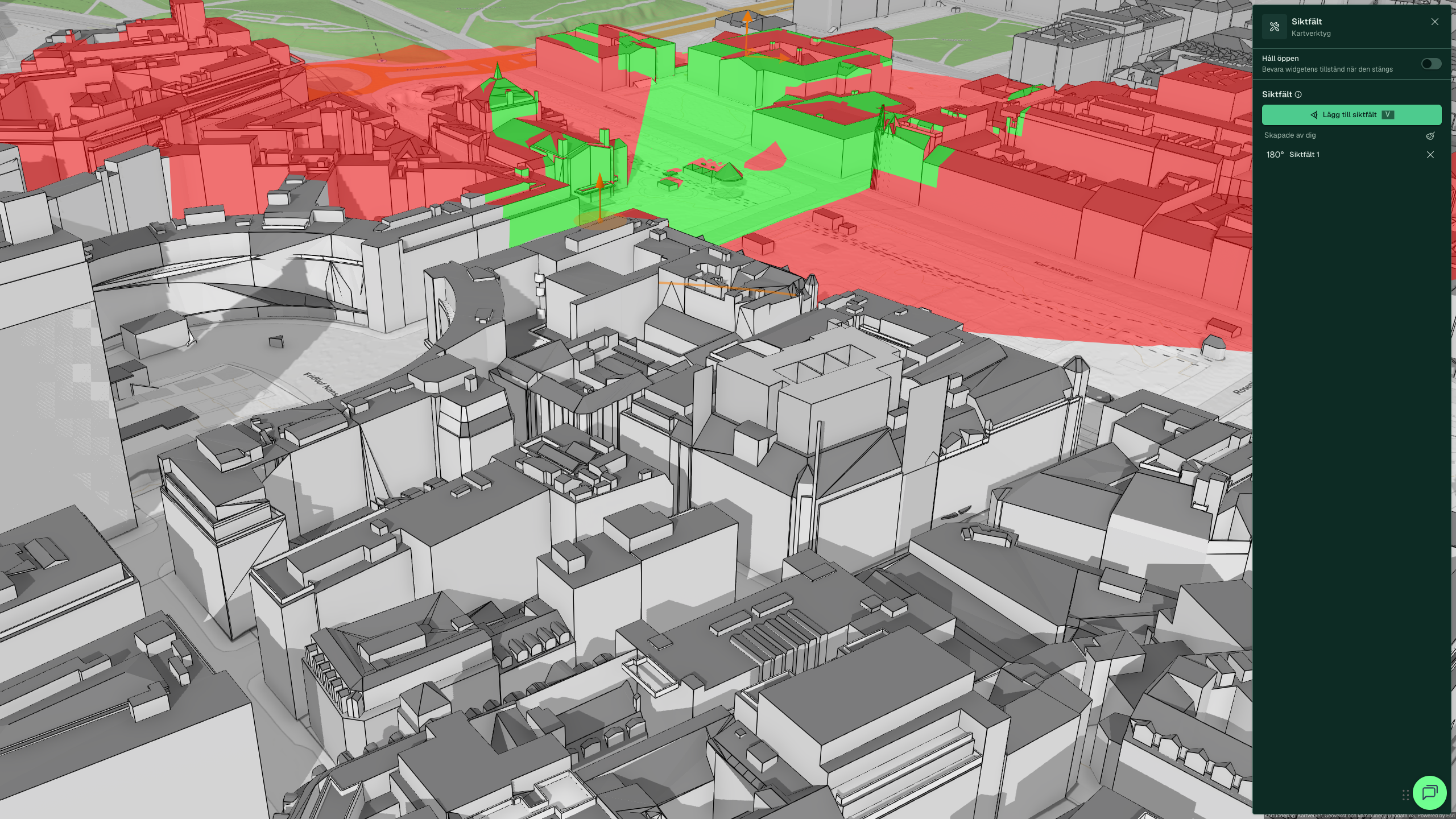

| Siktfält | Välj observationspunkt. Synlig yta färgas grön, icke-synlig yta röd. Synfältet kan ställas in på 45°, 180° eller 360°. |

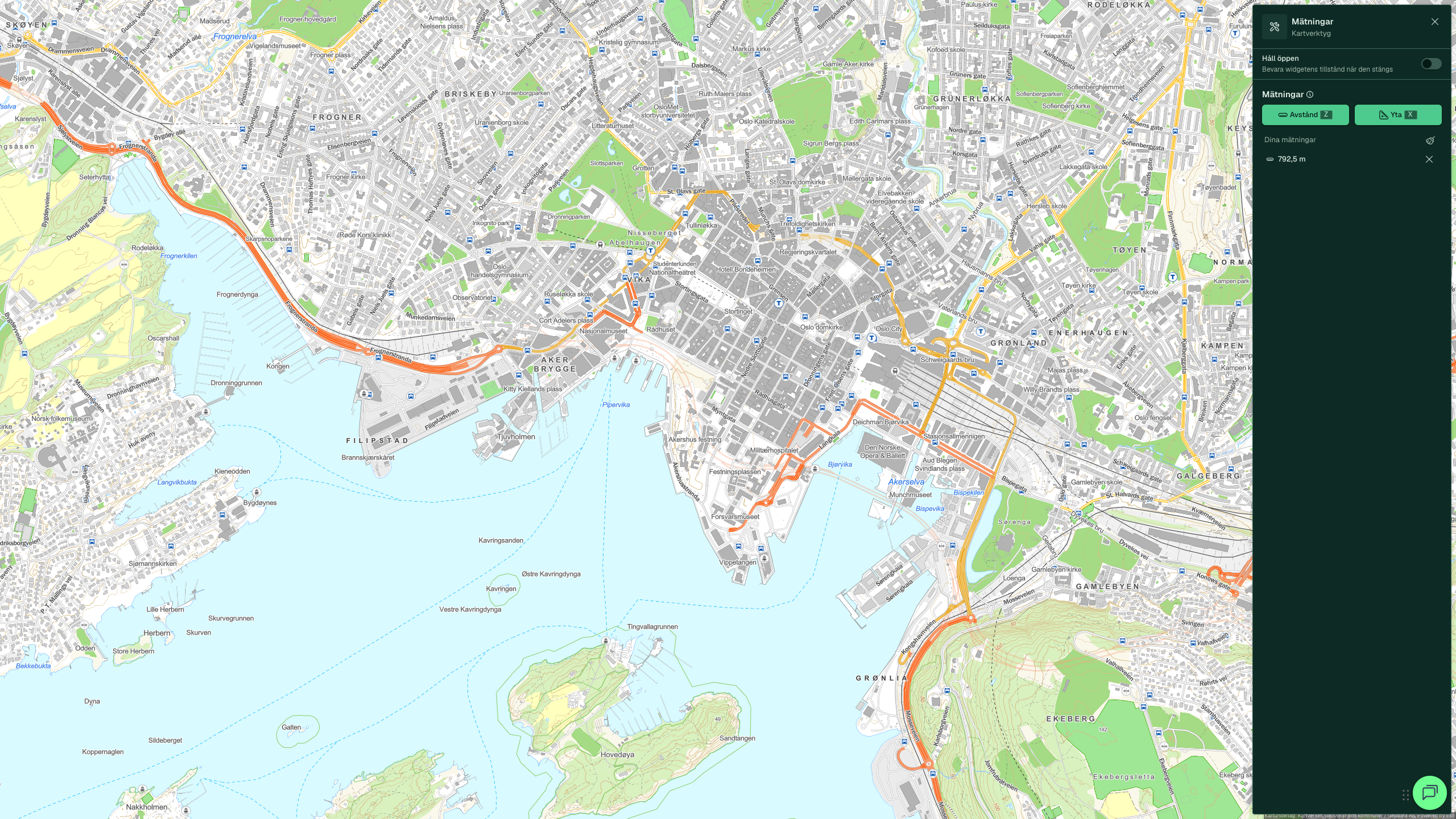

| Mätningar | Välj Avstånd (snabbtangent Z) eller Yta (X) och klicka på punkter i kartan. Mätta värden listas under ”Dina mätningar”. |
Typiska användningsscenarier
Bedömning av planbestämmelser och utnyttjande. Rita området runt en intressant fastighet, kör BYA% och BOA%, och jämför med bestämmelserna i kommuneplanen (kommunens översiktsplan) som kartlager för att hitta tomter där utnyttjandet är lågt i förhållande till planbestämmelserna.
Dagsljus till ett planförslag. Använd Dagsljus och Skugganalys i 3D-läget för att dokumentera solförhållandena på en fasad.
Siktanalys vid nybygge. Kombinera Siktlinje och Siktfält för att bedöma om en ny byggnad påverkar insynen mot bevarandevärda siktpunkter.
Avståndskontroll. Använd Mätningar för att kontrollera avståndet från byggnadens hörn till byggnadsgränsen i planbestämmelserna.
Tips
- 3D-verktygen visas inte i raden till höger när fastighetspanelen är öppen. Stäng panelen (X överst) för att använda dem.
- Mätningar fungerar i både 2D och 3D och kräver inte att du har klickat på en byggnad.
- Dagsljus och Skugganalys beräknas geometriskt. För formell dagsljusberäkning mot TEK17 § 13-7, använd särskilda verktyg som DIVA eller Velux Daylight Visualizer.
- Analyser kräver inget projekt och är bra verktyg för utforskande letande innan du vet vilket projekt något hör till.
Skillnader från v1
- v1 har Analyser som en menypost med ritverktyg och resultat. Placepoint Fusion skiljer mellan yt- och demografianalyser (analysmenyn) och geometriska 3D-verktyg (verktygsraden till höger).
- v1 kallar verktyget Solanalys (dagsljus och skugga kombinerat). Placepoint Fusion delar upp det i Dagsljus och Skugganalys som två separata verktyg.
- v1 placerar Siktlinje och Siktfält under 3D-designer. Placepoint Fusion placerar dem i verktygsraden till höger under Analys.
- v1 har snabbtangenter (
Q/W/E/R) för ritverktygen.
