Så använder du kartlager
Ett kartlager lägger temadata ovanpå bakgrundskartan. Den här sidan går hela vägen: hitta lagret i katalogen, se vad det innehåller innan du lägger till det, läsa det mot tomten du sitter med, och stänga av det igen.
Vem det här är för
Alla som använder kartan i Placepoint Fusion. Utvecklare, mäklare, handläggare, analytiker och kreditpersonal som ska svara på en fråga om ett område, och som behöver rätt lager uppe på rätt bakgrund. Sidorna som går igenom en hel checklista, Möjlighetsstudie och Bedöma risk, förutsätter den här.
Exemplet genom sidan är Tordenskiolds gate 2 i Oslo centrum, men inget här är platsberoende: katalogen är densamma var i landet du än står. Kartlager är referenssidan med alla kategorier och varje enskilt lager.
Checklistan
| Punkt | Vad du ska titta efter | Var i Placepoint |
|---|---|---|
| Hitta lagret | Kategori, sök fördelat på kategorier, favoriter | Katalogen bakom Kartlager |
| Bedöma lagret | Beskrivning, källa, uppdateringsfrekvens | Detaljrutan i katalogen |
| Underkartlager | Vilka delar av lagret som ritas | Detaljrutan |
| Avgränsning | Fälten som lagret kan filtreras på | Detaljrutan |
| Slå av och på | Ett lager i taget, utan att förlora det | Kartlager-panelen uppe till höger |
| Färgkoder | Vad en yta eller en symbol betyder | Teckenförklaring nere till vänster |
| Bakgrund | Karta eller flygfoto under lagret | Bakgrundskarta i topplisten |
| Mot fastigheten | Vad lagret säger om tomten du tittar på | Fastighetspanelen med lagret på |
Video: från tom karta till två aktiva lager
Videon går från tom karta till två aktiva lager: Bullerkartering enligt T-1442 och Trafikolyckor – värmekarta, båda hittade via sökfältet i katalogen. Sedan slår reglagen i Kartlager-panelen av och på ett lager i taget, utan att kartan flyttar sig.
Längd: 1 minut och 9 sekunder. Hela samlingen ligger på Videor.
Katalogen
Klicka på Kartlager uppe till höger. Det öppnar en liten panel med lagren du redan har i kartan, och Bläddra i kartlager öppnar katalogen.

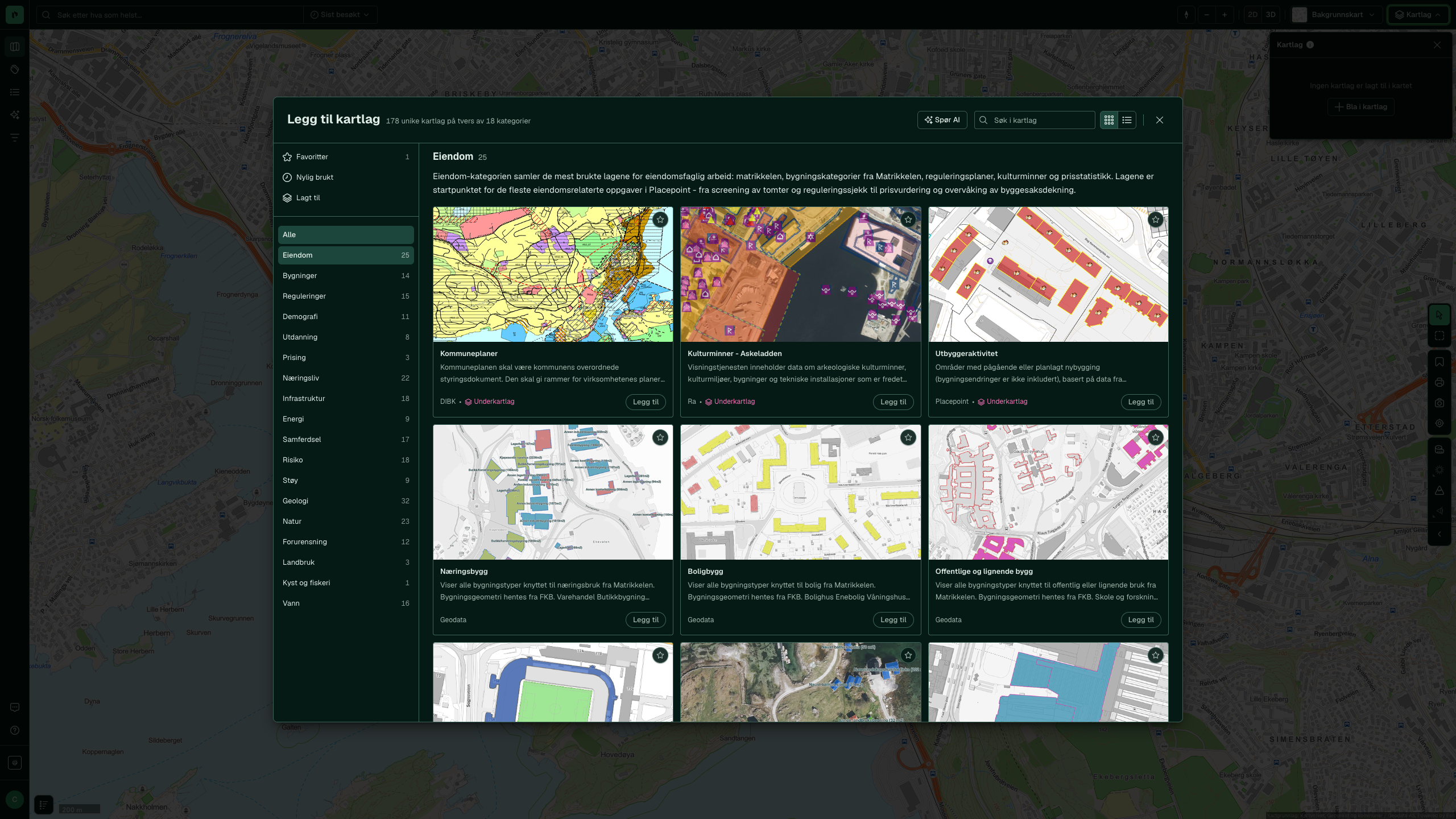

Katalogen är delad i två: kategorilistan till vänster, och ett kort per lager till höger. Varje kort har en miniatyr av stilmallen, en kort faktatext, leverantören som lagret kommer från, en stjärna för favorit och knappen Lägg till. Har lagret underkartlager eller filter står det som en märkning på kortet. Knapparna bredvid sökfältet växlar mellan rutnät och lista, och listan får plats med fler lager på skärmen.
Ovanför kategorierna ligger fyra ingångar: Favoriter är lagren du har märkt med stjärna, Nyligen använda de du har haft uppe tidigare, Tillagt de som ligger i kartan nu, och Alla hela katalogen.
Hitta lagret
Tre vägar in, och vilken du tar beror på om du vet vad lagret heter.

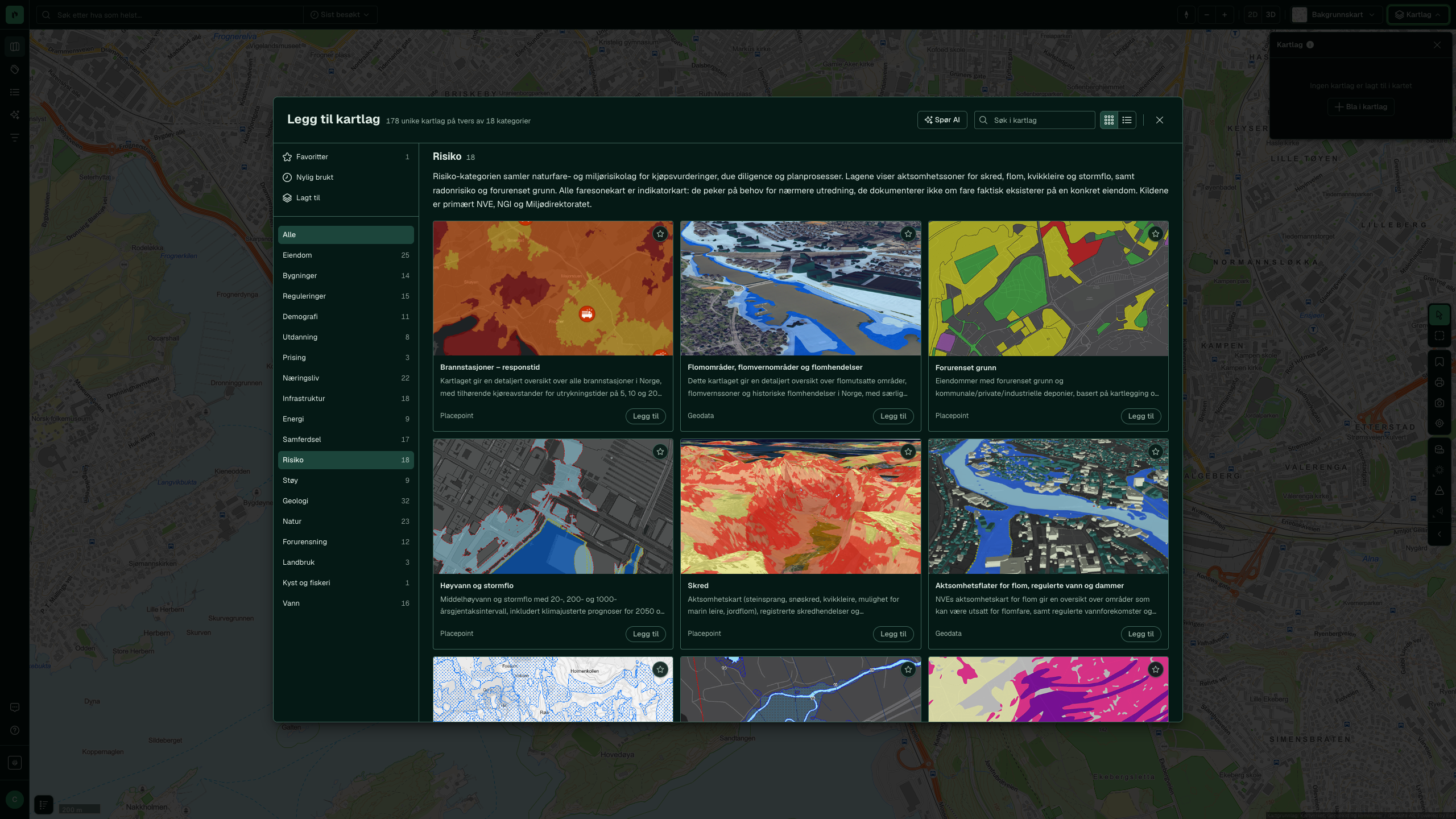

Väljer du en kategori visar katalogen bara den, med en inledning som säger vad kategorin samlar och var data kommer från. Det är vägen att gå när du vet vilken typ av fråga du har, men inte vilket lager som svarar på den.

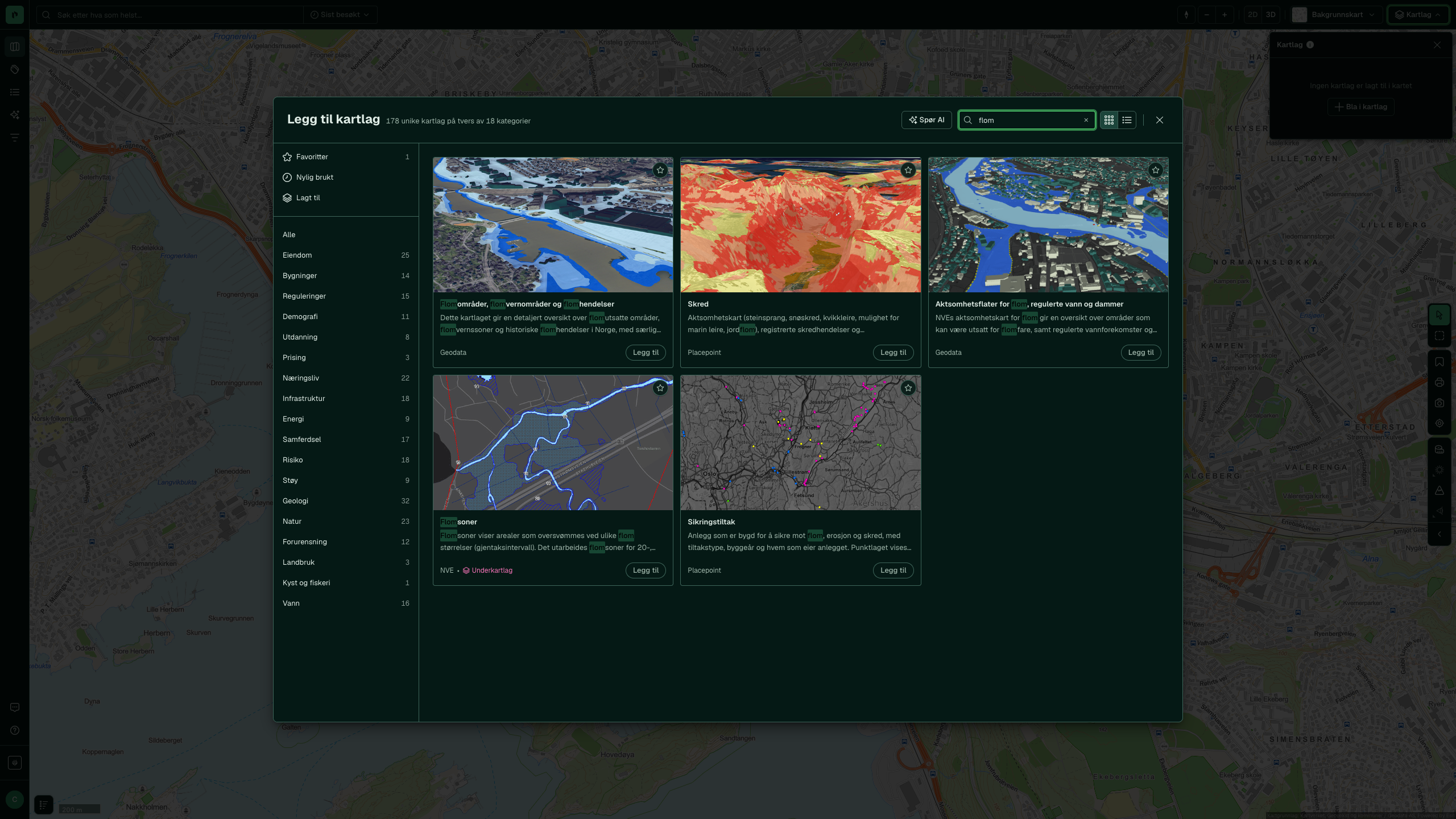

Sökfältet går fördelat på alla kategorier, och letar i beskrivningen såväl som i namnet. Skriv "flom" (översvämning) och du får översvämningszonerna och aktsamhetsytorna, men också Ras och skred och Skyddsanläggningar, som inte har ordet i namnet. Det är den snabbaste vägen när du vet vad du letar efter, och den hittar lager som en kategoriväg skulle gått förbi.

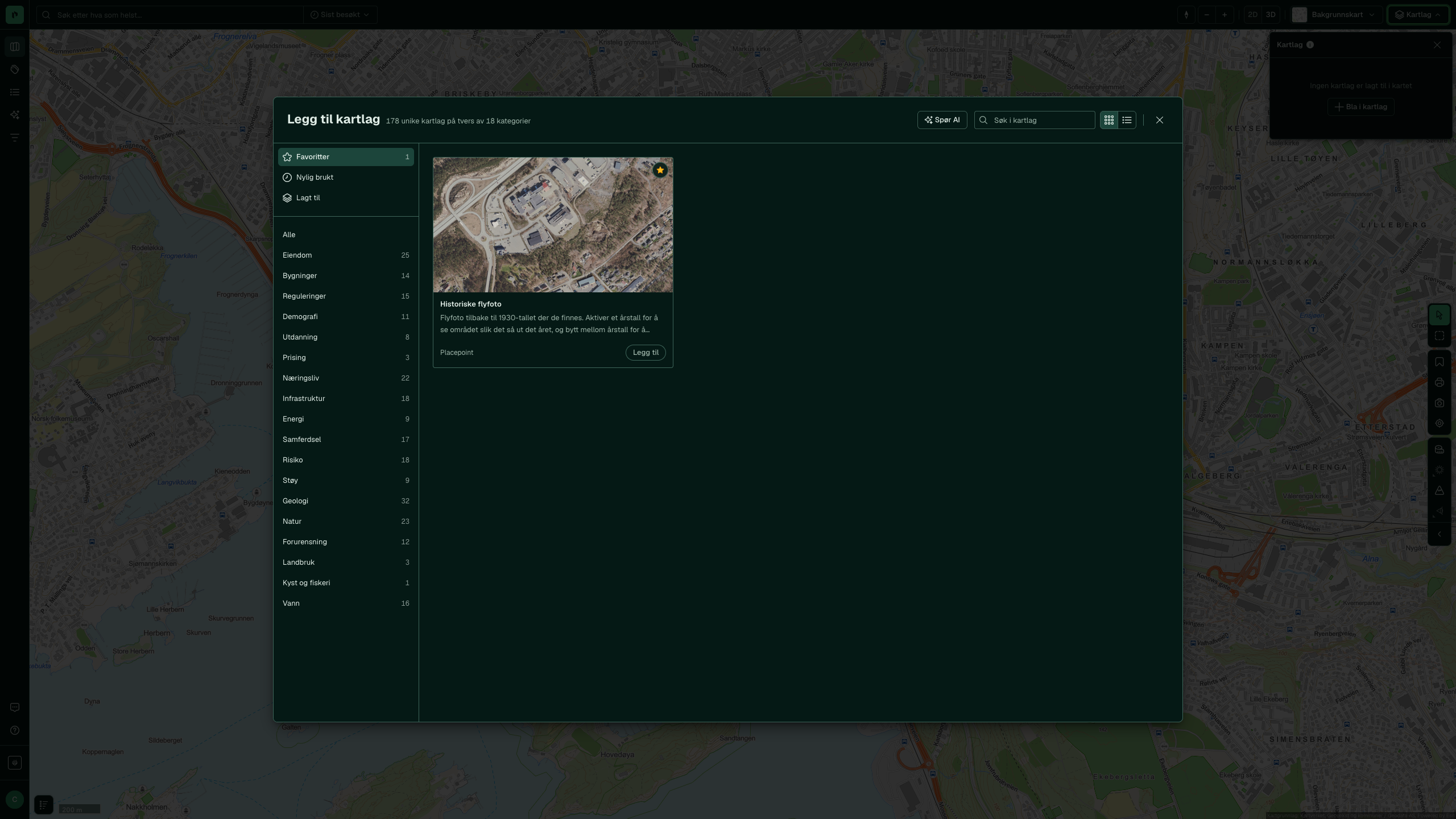

Stjärnan på kortet lägger lagret under Favoriter. Kör du samma runda på tomt efter tomt är det här du slipper söka på nytt varje gång. Nyligen använda gör halva jobbet av sig själv för lager du nyss har haft uppe.
Se vad lagret innehåller innan du lägger till det

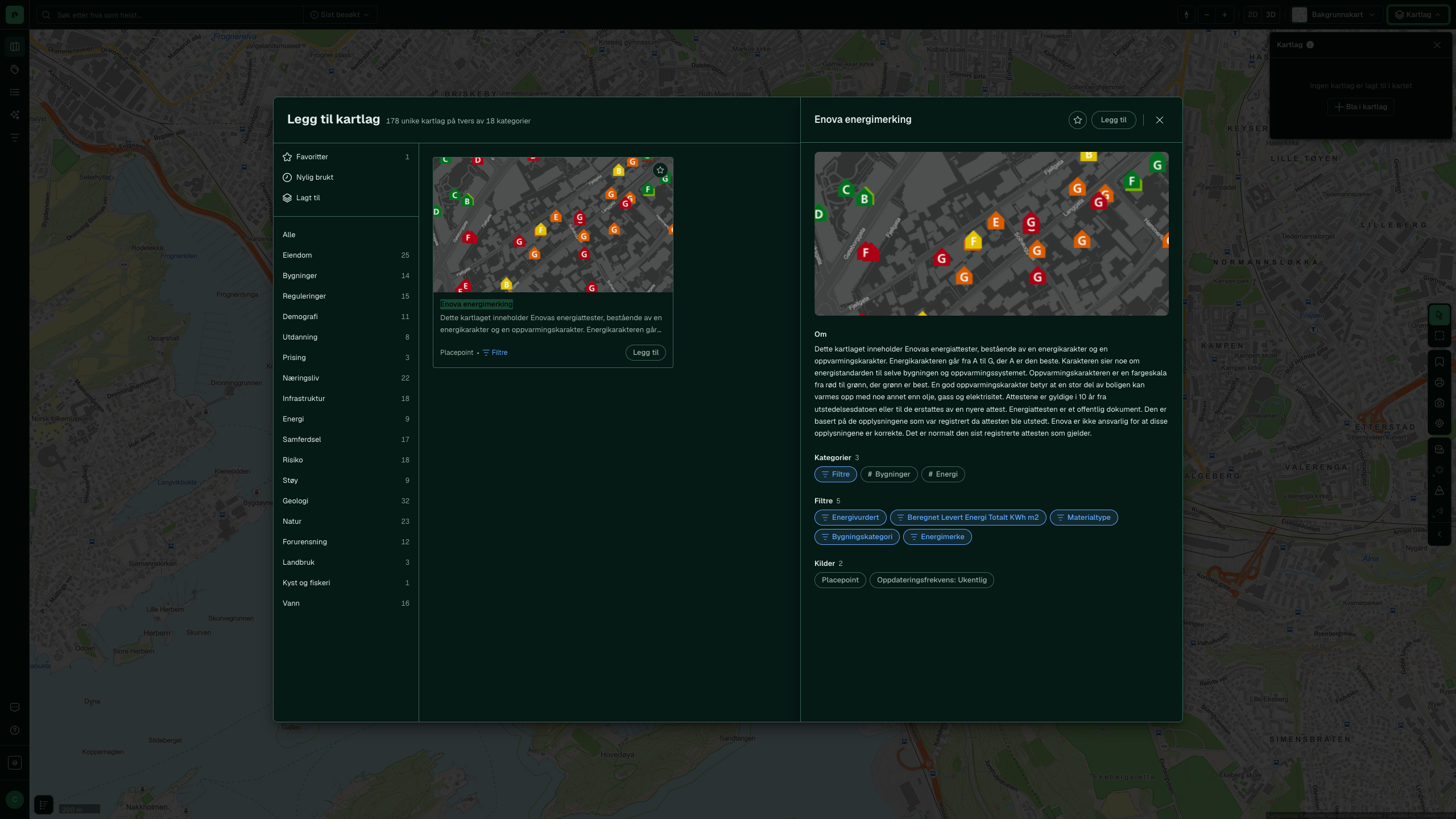

Klicka på namnet på ett kort, så öppnas detaljrutan till höger. Den svarar på det som kortet inte har plats för.
Om-texten är som regel leverantörens egen beskrivning av datamängden. Under den står kategorierna som lagret är sorterat under, och nederst Källor, med leverantören och hur ofta lagret uppdateras. För Enova energimärkning är källan Placepoint och uppdateringsfrekvensen veckovis. Det är den raden som avgör om lagret är färskt nog för frågan du ställer.
Underkartlager
Ett sammansatt lager ritar flera saker samtidigt, och detaljrutan listar dem med var sin beskrivning.

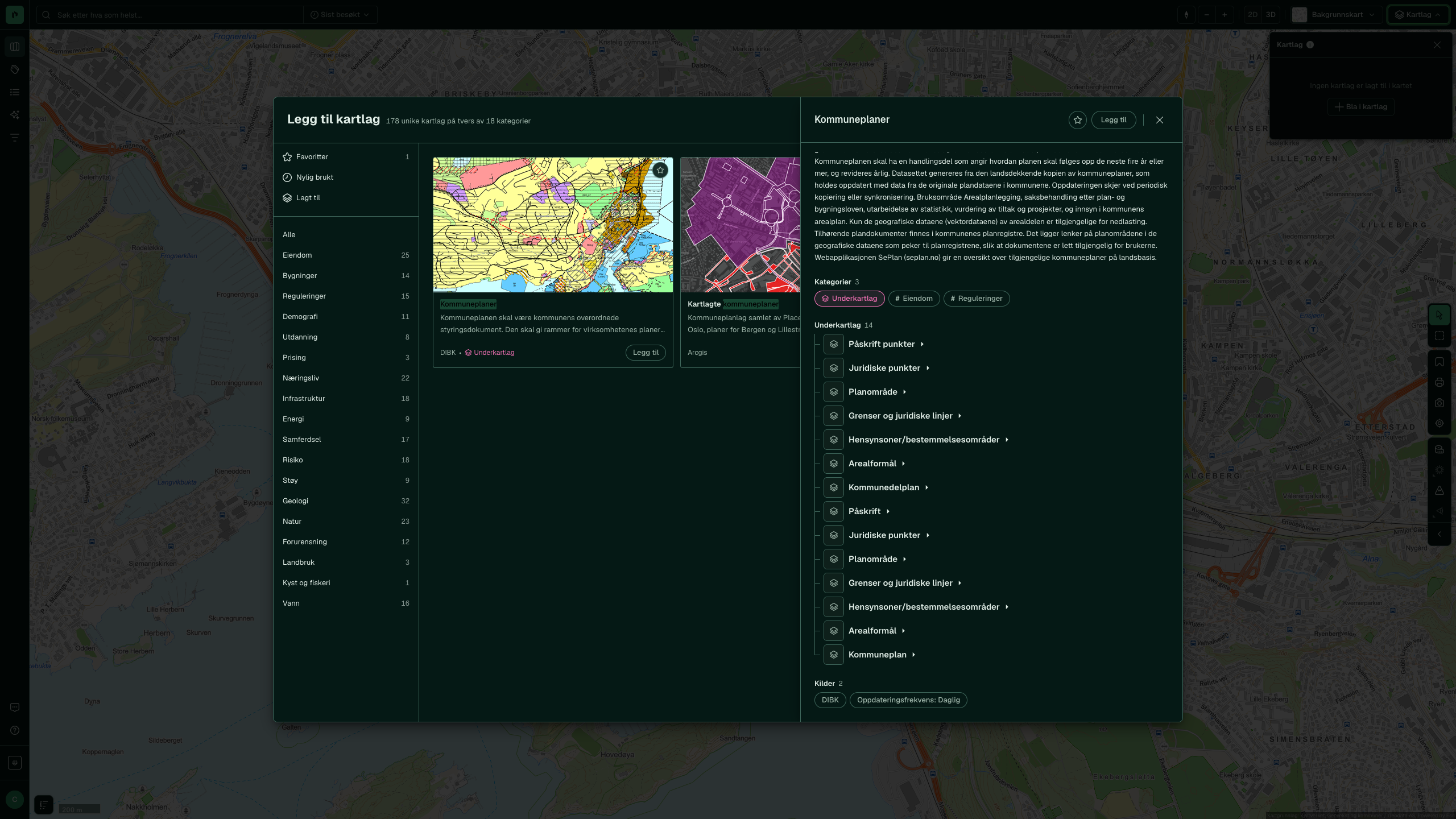

Kommunplaner har fjorton underkartlager, delade i en grupp för kommundelplanen och en för kommunplanen själv: påskrift, juridiska punkter, planområde, gränser och juridiska linjer, hänsynszoner och markanvändningsändamål. Vart och ett av dem kan slås av och på för sig. Ska du bara se plangränserna är det underkartlagret du låter stå på, och resten ligger kvar ur vägen.
Vad ett lager kan avgränsas på
Ett lager med filter visar dem i samma ruta, som en lista över fälten som lagret kan avgränsas på. Enova energimärkning har fem: Energivurdert, Beregnet Levert Energi Totalt KWh m2, Materialtype, Bygningskategori och Energimerke. Kortet i katalogen märker lagret med Filter, så du ser det innan du öppnar rutan. Fälten per lager står också i avsnittet Filtrering på lagrets egen sida under Kartlager.
Kartlager-panelen

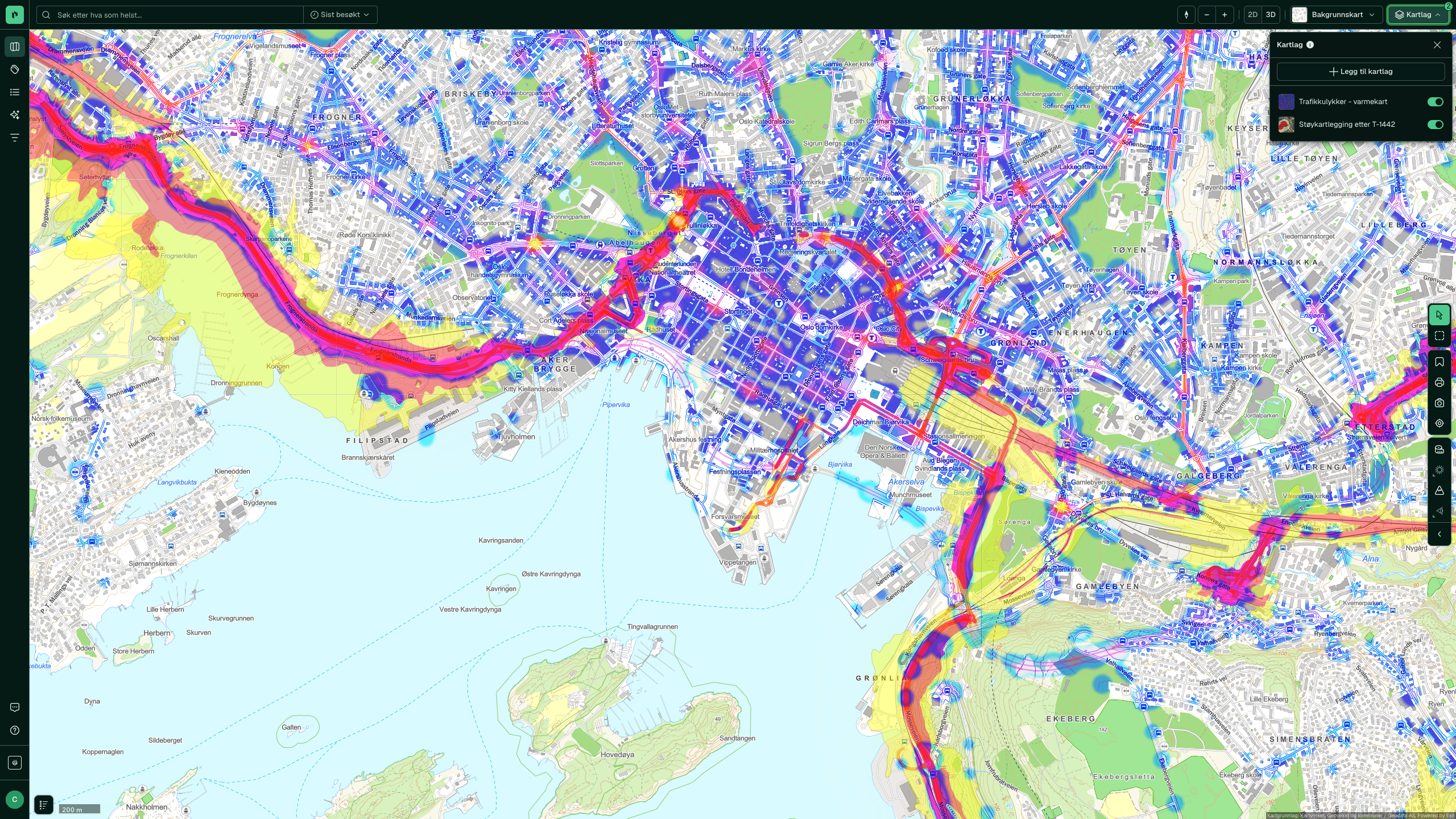

Lagren du har lagt till ligger som rader i panelen bakom Kartlager uppe till höger.
Varje rad har lagrets miniatyr, namnet och ett reglage. Reglaget döljer lagret utan att ta bort det, och det är skillnaden mellan att jämföra två lager och att behöva hitta det ena igen efteråt. Raderna kan dras i ordning, och det avgör vilket lager som ritas överst när två ytor täcker varandra.
Fler val på raden ger två saker: Se teckenförklaring öppnar färgkoderna för just det här lagret, och Ta bort från meny tar ut det ur kartan. Ett borttaget lager är inte förlorat, det ligger under Nyligen använda i katalogen.
Teckenförklaringen
Ikonen nere till vänster i kartan öppnar Teckenförklaring, och den är öppen i varje kartbild på den här sidan. Utan den är ett lager färger utan nyckel.

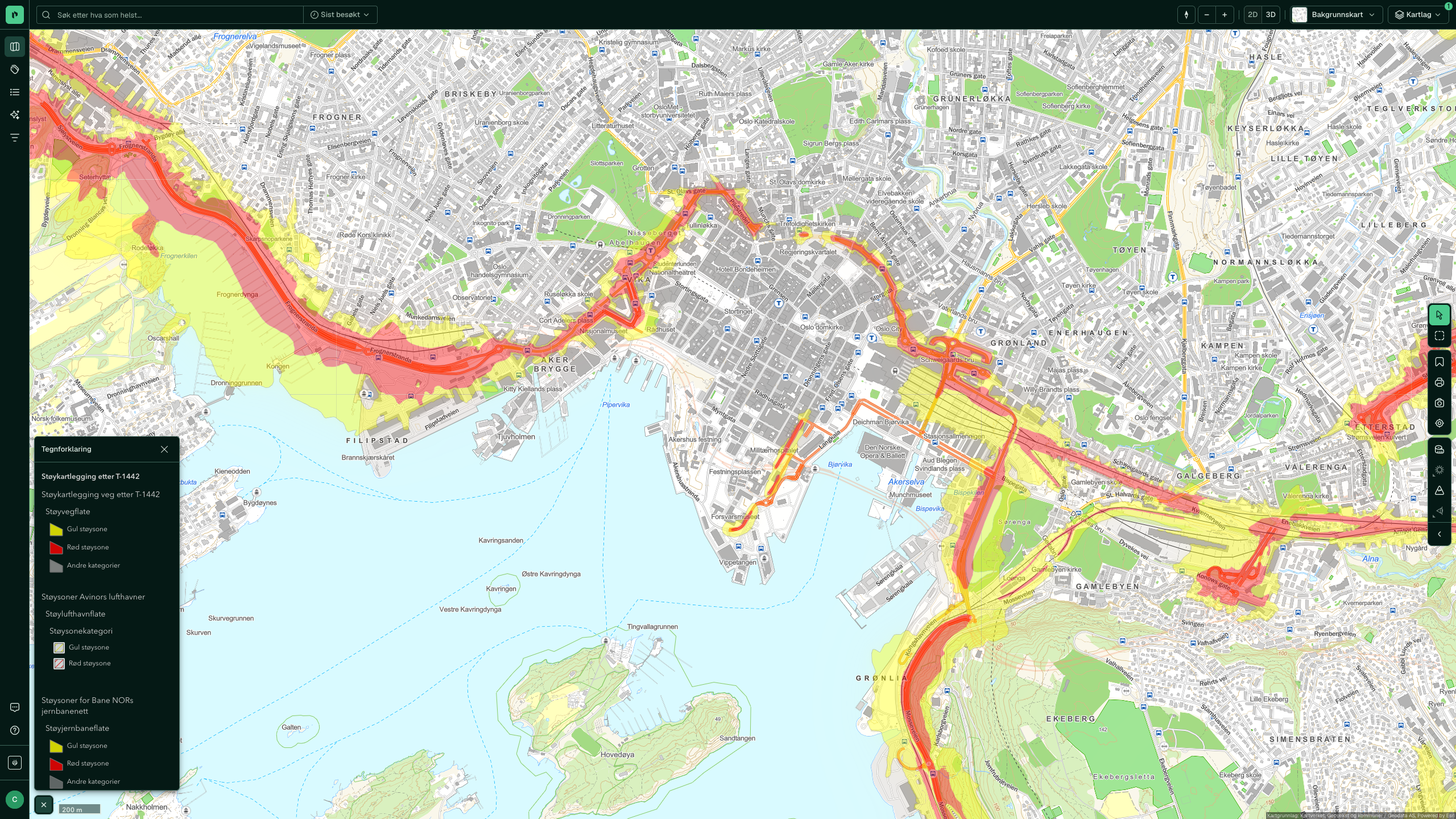

Bullerkartering enligt T-1442 är ett bra exempel på varför. Lagret ritar tre källor i samma yta, och teckenförklaringen delar dem: bullzoner för väg, för Avinors flygplatser och för Bane NORs järnvägsnät, var och en med gul och röd zon. Den gula ytan längs Ring 1 och den gula ytan runt ett järnvägsspår är inte samma fynd, och det är teckenförklaringen som säger vilken som är vilken.
Teckenförklaringen listar alla aktiva lager under varandra. Har lagret ingen teckenförklaring säger rutan det i stället för att stå tom.
Kombinera lager
Lager från olika kategorier kan ligga i kartan samtidigt, och det är som regel kombinationen som svarar på frågan.

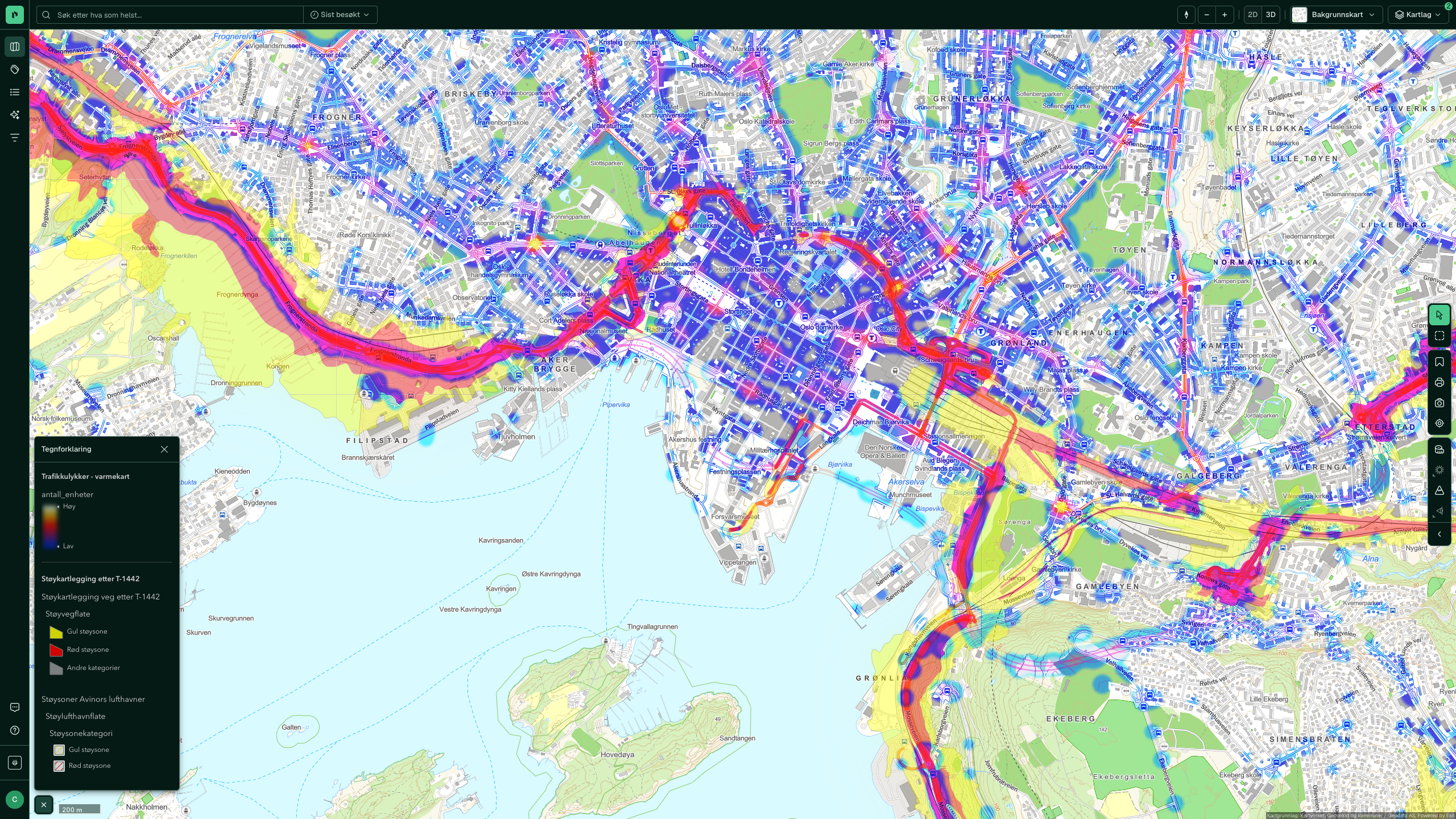

Här ligger bullzonerna under värmekartan för trafikolyckor. De två hänger ihop: där trafikmängden är hög nog att ge röd bullzon är det också där olyckorna samlas. Två ytor ovanpå varandra är samtidigt svåra att läsa, och då gör reglaget i Kartlager-panelen jobbet: visa ett lager, titta på det, visa det andra.
| Ändamål | Lager att kombinera |
|---|---|
| Naturfara samlat | Risk: ras och skred, översvämning och kvicklera |
| Geoteknisk screening | Risk och Geologi: kvicklera, översvämning och lösa jordarter |
| Lämplighet för boende | Risk, Buller och Föroreningar |
| Socioekonomi | Demografi: befolkning, inkomst och åldersfördelning |
| Utbyggnadspotential | Planbestämmelser och Byggnader |
ℹ Lager som hämtar data från en WMS- eller WFS-tjänst, bland annat kvicklera, ras och skred och lagren från Norges geologiske undersøkelse (NGU), tar några sekunder på sig att ritas första gången. Ett lager som ser tomt ut precis efter att du lagt till det är oftast bara inte färdigladdat.
Bakgrundskarta
Lagret ritas ovanpå en bakgrundskarta, och vilken bakgrundskarta du har under ändrar vad du faktiskt ser.

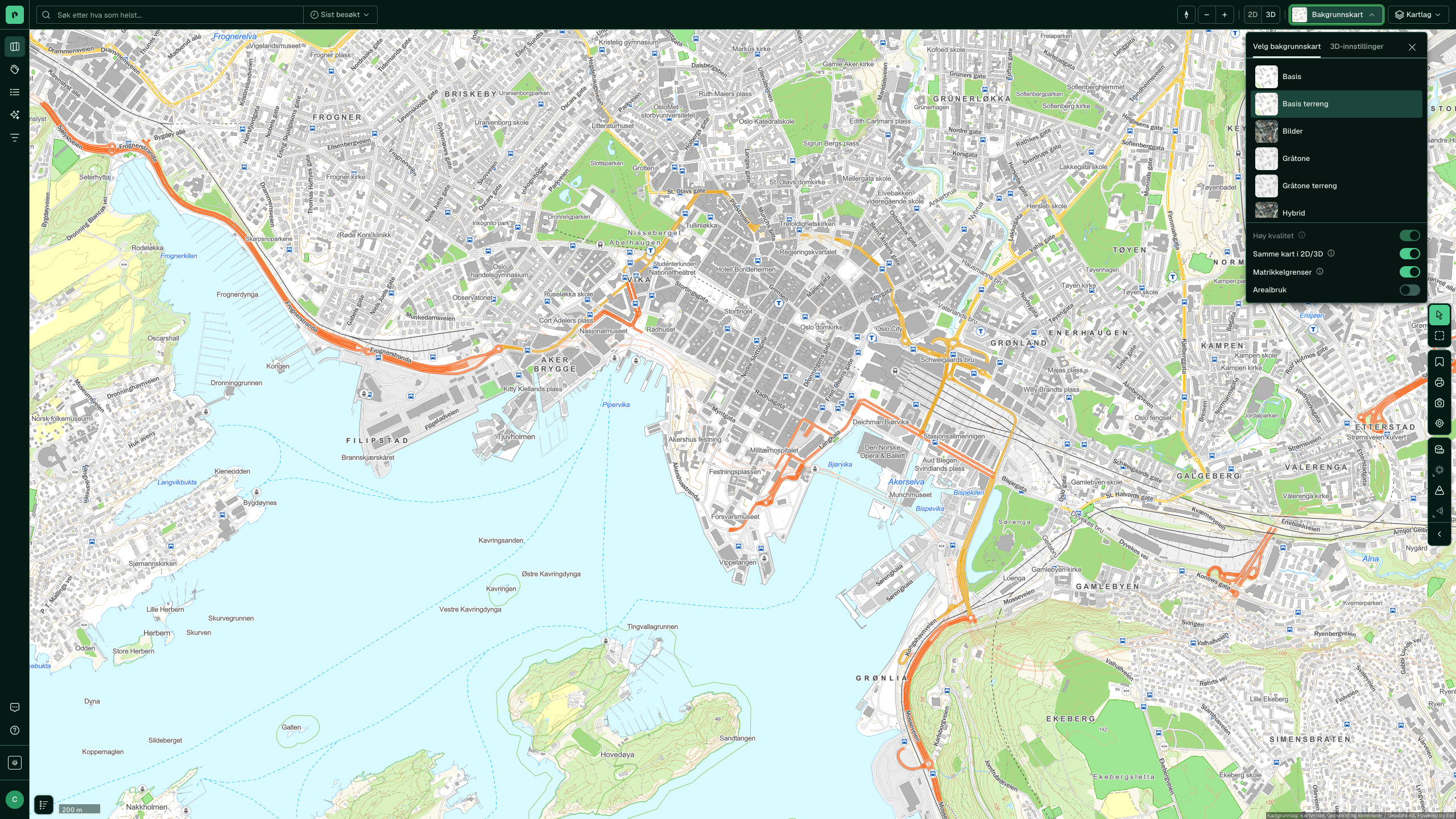

Bakgrundskarta i topplisten öppnar väljaren. Standarden är Bas med terräng, en ljus karta där lagren får framträda, och den är använd i alla de andra bilderna här. Under listan ligger reglagen för matrikkelgränser och markanvändning, och en egen flik för 3D-inställningar.

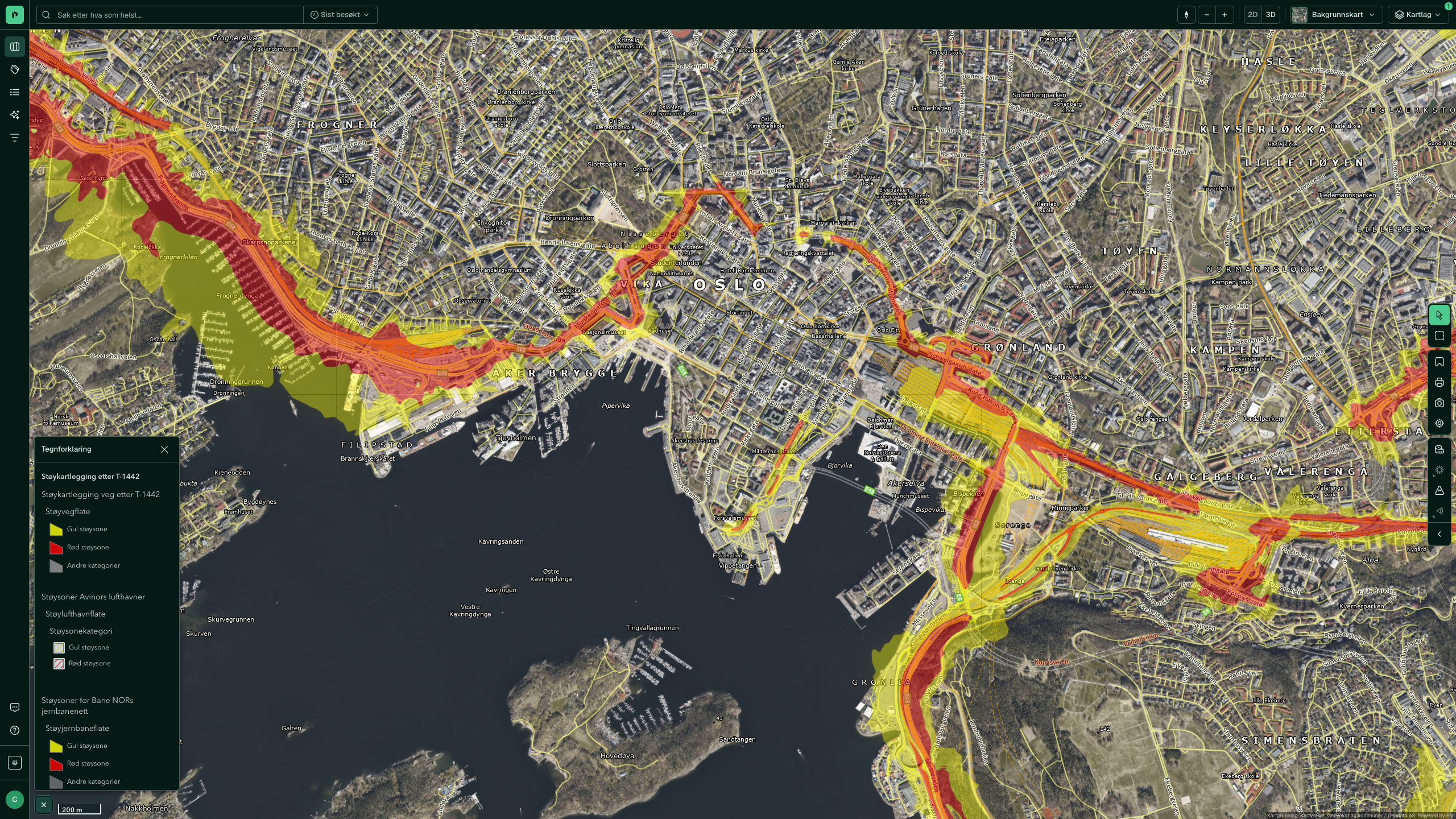

Hybrid lägger samma lager ovanpå flygfoto med ortnamn. Skillnaden är inte kosmetisk: på Bas med terräng ser du att bullzonen täcker ett kvarter, på Hybrid ser du vad som står i kvarteret. För buller, översvämningszoner och allt annat som ska bedömas mot faktisk bebyggelse är det flygfotot som avgör saken.
Läs lagret mot tomten
Ett lager över ett område är en observation. Ett lager över fastigheten du sitter med är ett fynd.

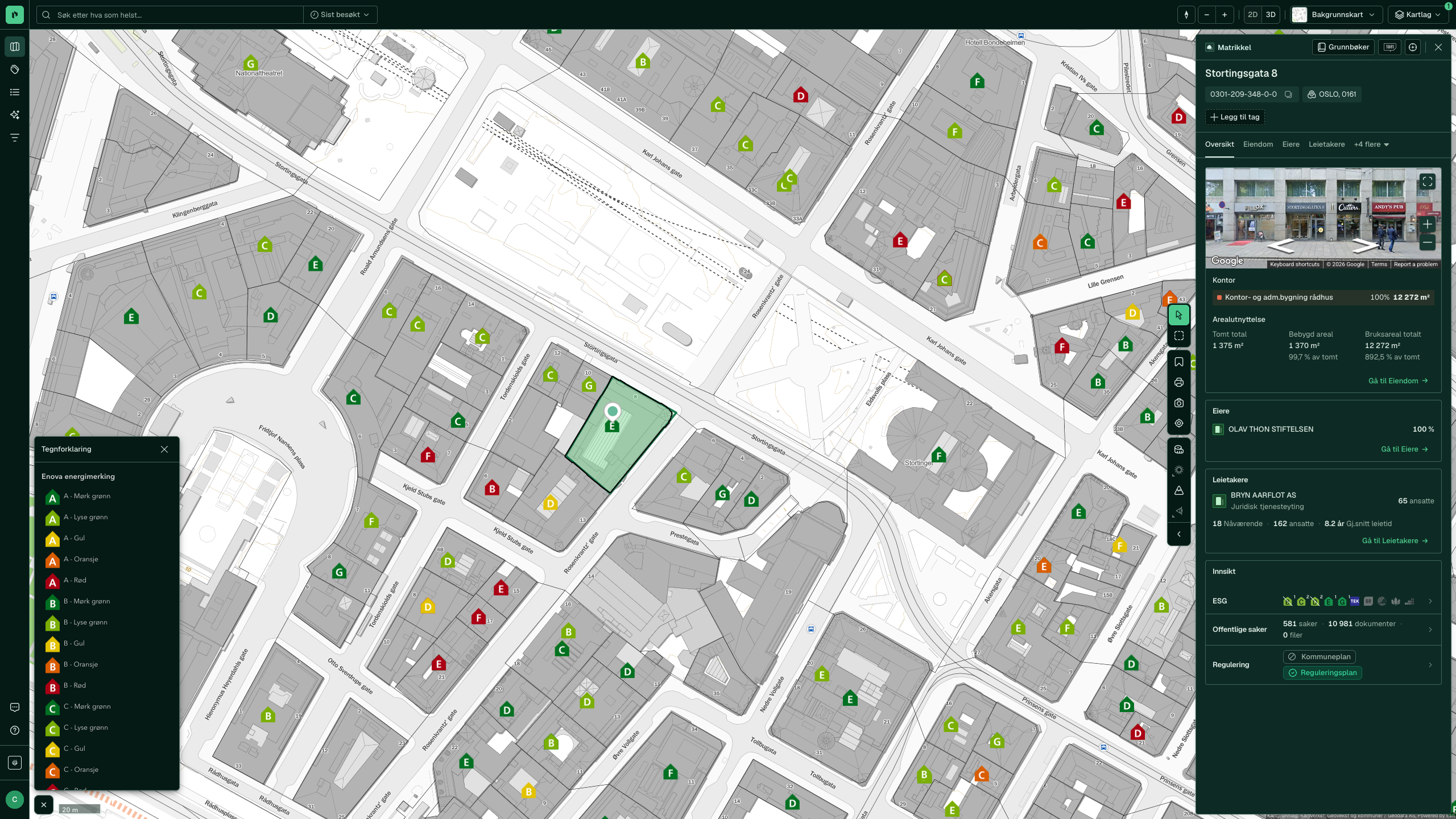

Klicka på tomten så öppnas Fastighetspanelen, och låt lagret ligga kvar. Då läser du de två tillsammans: panelen säger vad fastigheten är, lagret säger vad den ligger i. Energiklassen från Enova SF på grannbyggnaderna sätter fastighetens egen energideklaration i sitt sammanhang, och samma grepp fungerar för varje punkt i en möjlighetsstudie eller en riskrunda.
Skärmbilden från kartan, med teckenförklaringen öppen, går rakt in i beslutsunderlaget. Taggar håller ihop fastigheterna som ska genom samma runda.
