Dagslys og skygge i 3D
Du vurderer en utviklingstomt eller eksisterende bygg og trenger å sjekke dagslys på fasader, skyggekast fra nabobygg, eller om en planlagt høyde vil sjenere omgivelsene.
Dagslys, Skygge, Høydeprofil, Siktlinje og Siktfelt krever 3D-modus. Målinger virker i både 2D og 3D.
Steg 1: Bytt til 3D
Klikk kube-ikonet i toppmenyen for å bytte til 3D. Bygg og terreng lastes som tredimensjonale modeller. Bruk musen (eller trackpad) til å rotere, tilte og zoome kameraet.
Steg 2: Naviger til eiendommen
Bruk søkefeltet for å navigere til eiendommen. Kartet zoomer inn og uthever polygonet.
Steg 3: Velg bygget

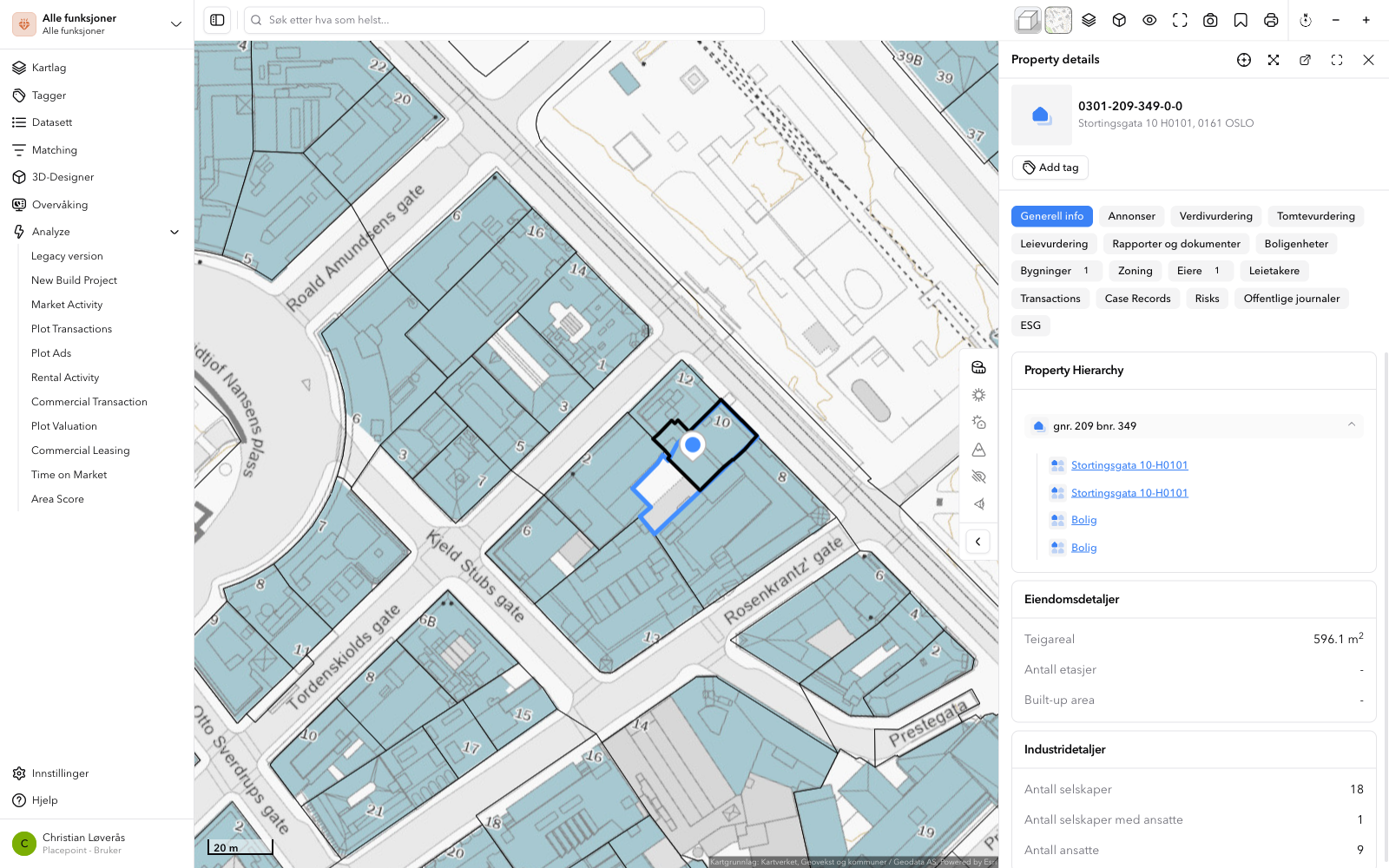

Klikk på bygget du vil analysere i 3D-visningen. Bygget får en svart kontur som markerer at det er valgt.
Hvis eiendomspanelet åpner seg på høyre side, lukk det med X øverst i panelet. Panelet dekker over analyseverktøyene i høyre rail.
Steg 4: Velg verktøy i høyre rail
Klikk ett av analyseverktøyene i høyre rail:
| Verktøy | Hva det gjør |
|---|---|
| Målinger | Mål avstander og arealer (2D og 3D) |
| Dagslys | Visualiser dagslys på fasader gitt tid og dato |

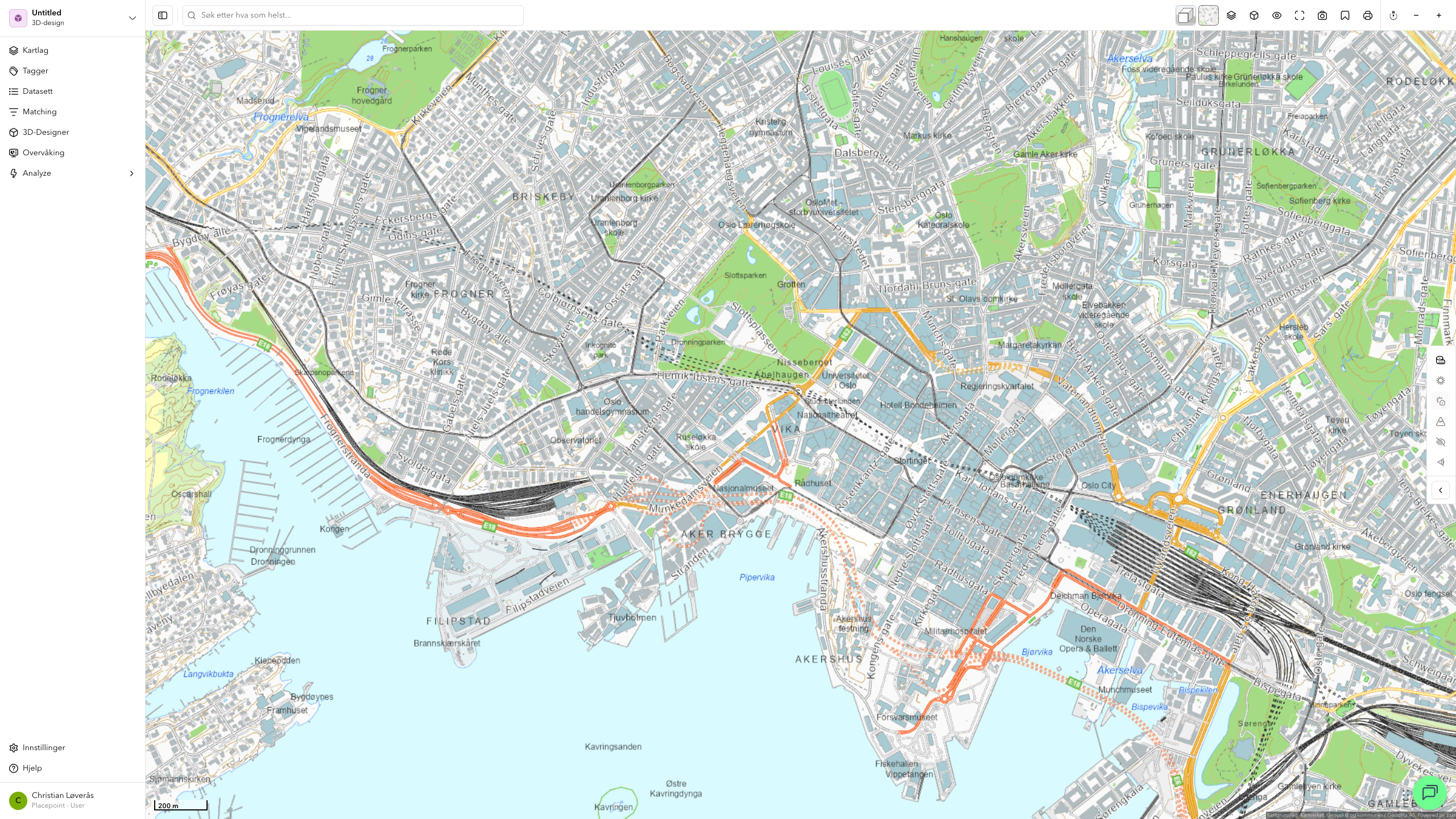

| Skygge | Vis skyggekast fra omkringliggende bygg |
| Høydeprofil | Tegn en linje for terreng- eller bygnings-snitt |
| Siktlinje | Sjekk om to punkter har fri sikt til hverandre |
| Siktfelt | Synsfelt ("viewshed") fra et punkt |
Steg 5: Konfigurer analysen
Hvert verktøy åpner sitt eget panel med parametrene:
Dagslys og Skygge:
Angi måned, dag og klokkeslett. Animer over et døgn for å se solens vandring på fasaden.

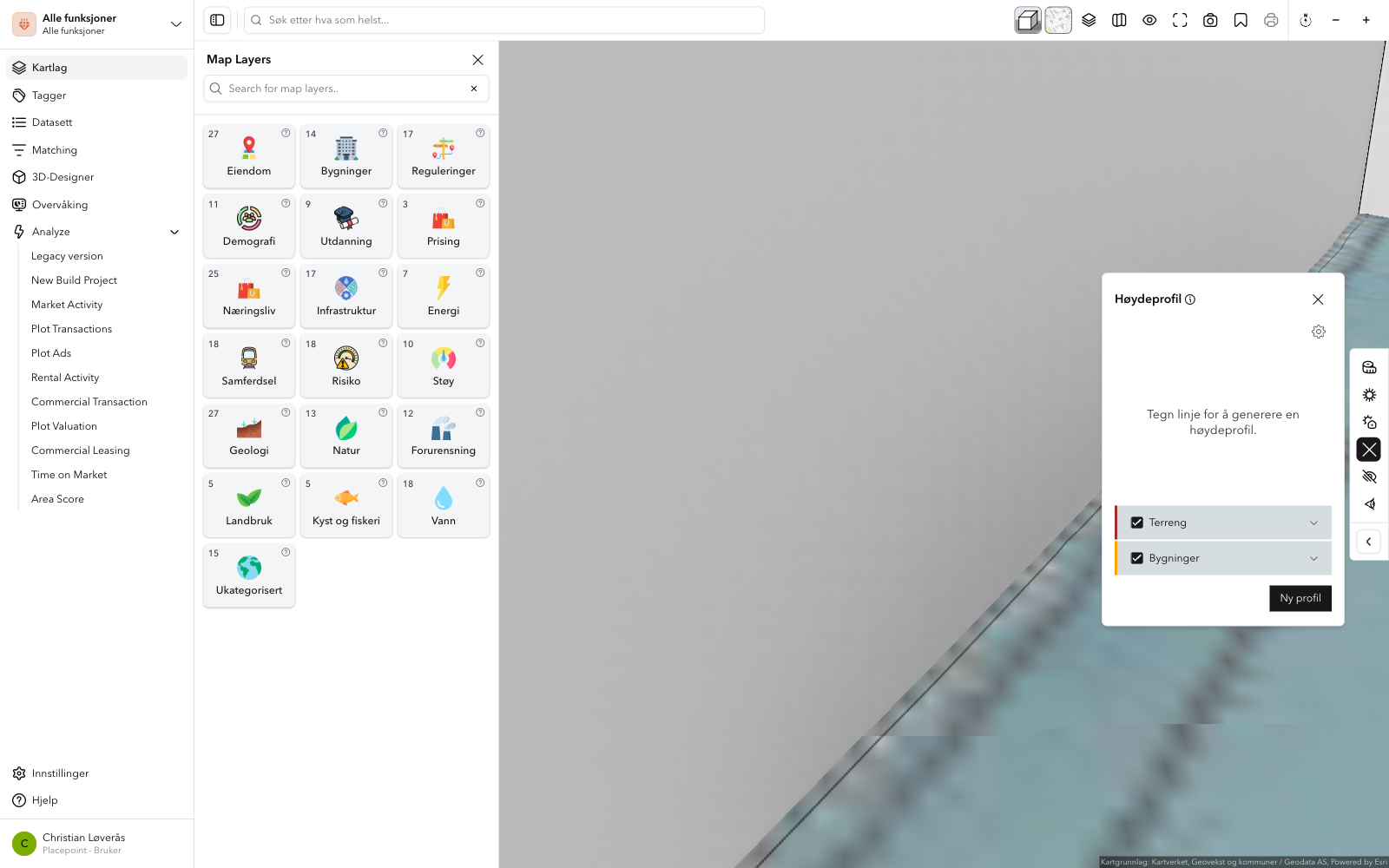

Høydeprofil:
Tegn en linje mellom to punkter. Profilen vises som et diagram over terreng og bygningshøyder langs linjen.
Siktlinje:
Plasser observatørpunkt og målpunkt. Appen melder om linjen er fri eller blokkert av bygg eller terreng.
Siktfelt:
Velg et observasjonspunkt og en maksimumsavstand. Alt som er synlig fra observasjonspunktet farges inn på terreng og bygg.

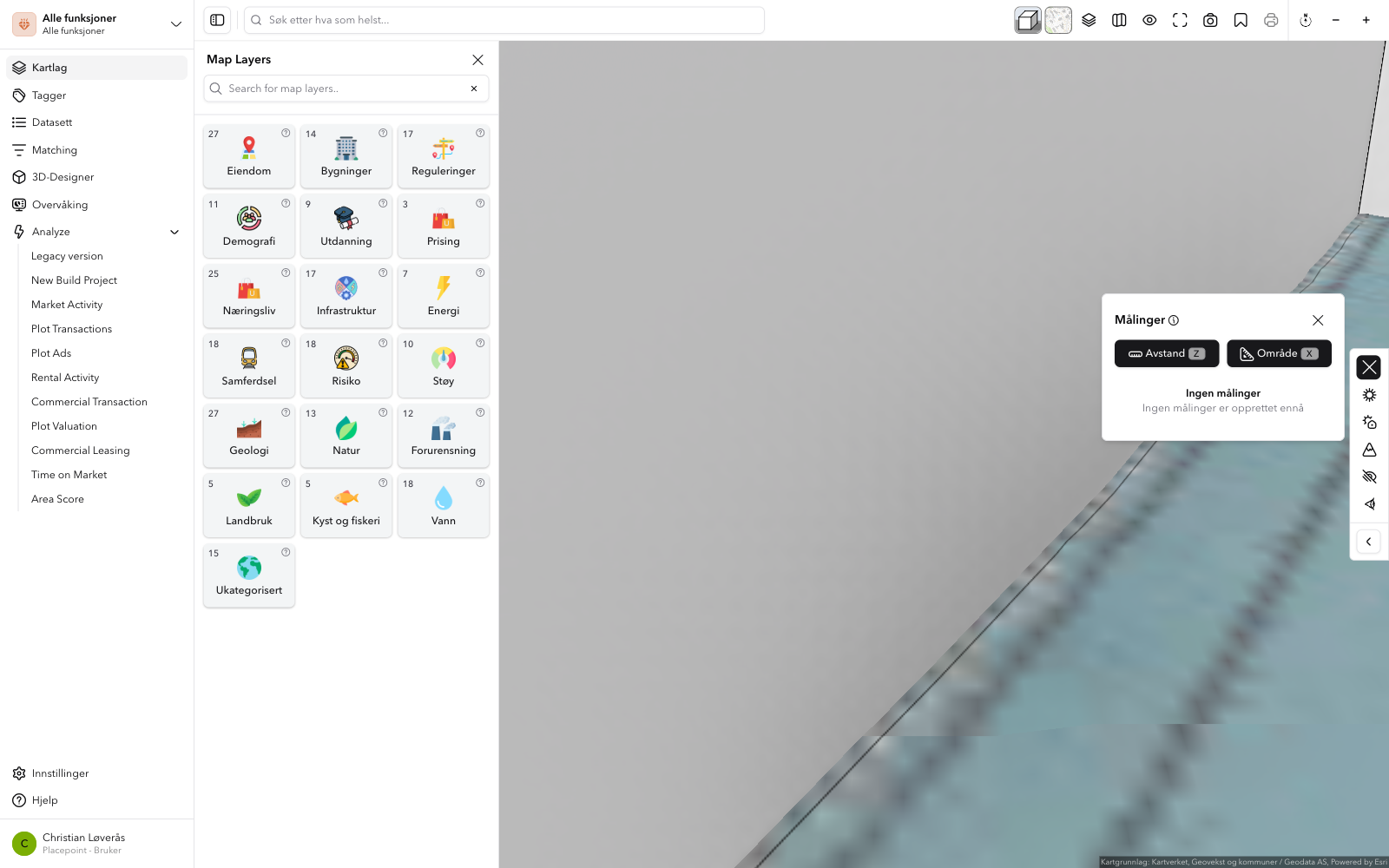

Målinger:
Klikk minst to punkter for avstand, eller tre punkter for å beregne areal.
Detaljerte parameterfelt i hvert panel er ikke kartlagt i førsteversjonen. Forvent endringer.
Steg 6: Eksporter eller del
Eksport av analyseresultater (PNG, PDF, lenke) er ikke verifisert for v2. Bruk Skjermbilde (kamera-ikonet i toppmenyen) som mellomløsning.
Tips
- Dagslys og Skygge beregnes geometrisk ut fra solens posisjon (jordrotasjon og -akse). Lokal vegetasjon, vindusåpninger og refleksjoner er ikke modellert. For formell dagslysberegning opp mot TEK17 § 13-7, bruk dedikerte verktøy som DIVA eller Velux Daylight Visualizer.
- Høydeprofil er nyttig for å dokumentere at et nybygg holder seg innenfor høydegrenser i reguleringsplan. Kombiner med Reguleringer-kartlaget for å se bestemmelsene.
Forskjeller fra v1
- v1 har Solanalyse som én funksjon (dagslys og skygge kombinert). v2 splitter det i Dagslys og Skygge som to separate verktøy.
- v1 plasserer Siktlinje og Siktfelt direkte under 3D-designer. v2 plasserer dem i Analyze-railen.
Neste
- Aktiver et kartlag - kombiner 3D-bygg med Reguleringer-laget for å se høydegrenser og byggeformål.
- Analyze - fullstendig oversikt over alle analyseverktøy.
- 3D-Designer - tegn foreslåtte 3D-volumer og test dem med dagslys- og skyggeanalyse.
